- 制造厂商:AD
- 产品类别:精密模数转换器- 20 MSPS
- 技术类目:同步采样ADC
- 功能描述:250 kSPS、6通道、同步采样双极性14位ADC
- (AD代理渠道,提供当日发货、严格的质量标准,满足您的目标价格)
AD7656-1/AD7657-1/AD7658-1 分别是AD7656/AD7657/AD7658降低去耦要求的引脚和软件兼容版本,均内置6个16/14/12位、快速、低功耗逐次逼近型ADC,并集成到一个封装中,采用 iCMOS 工艺(工业级CMOS)设计。 iCMOS是一种将高压硅与亚微米CMOS及互补双极性技术相结合的工艺。通过这种工艺,可开发在33V高压下工作的高性能模拟IC,其体积性能比是以往的高压器件所无法实现的。与采用传统CMOS工艺的模拟IC不同,i组件不但可以输入双极性信号,同时还能提升性能,大幅降低功耗并减小封装尺寸。
三款器件的吞吐速率高达250 kSPS,并且内置低噪声、宽带宽采样保持放大器,可处理最高4.5 MHz的输入频率。

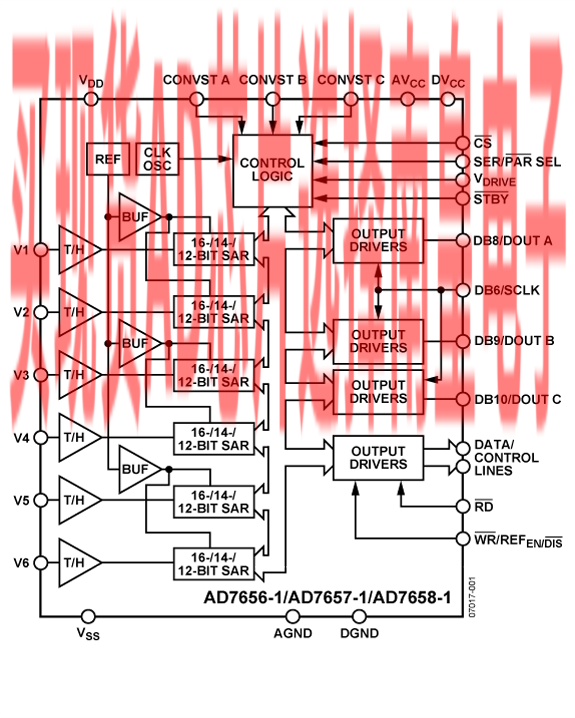

转换过程与数据采集利用CONVST信号和内部振荡器进行控制。三个CONVST引脚(CONVST A、CONVST B和CONVST C)允许三对ADC独立地进行同步采样。AD7656-1/AD7657-1/AD7658-1具有一个高速并行接口和一个高速串行接口,为器件与微处理器或DSP的接口连接创造了条件。选择串行接口模式时,每个器件都允许多个ADC以菊花链形式连接至单个串行接口。三款器件均可在 ±4 × VREF和±2 × VREFsub>范围内支持真双极性输入信号。此外还内置一个2.5 V片内基准电压源。
产品聚焦
应用
- 电力线路监控和测量系统
- 仪表和控制系统
- 多轴定位系统
- 与AD7656/AD7657/AD7658引脚兼容、软件兼容,去耦要求降低
- 6个独立ADC
- 真双极性模拟输入
- 引脚/软件可选范围:±10 V、±5 V
- 高吞吐速率:250 kSPS
- iCMOS工艺技术
- 低功耗
140 mW(250 kSPS,5 V电源) - 欲了解更多信息,请参考数据手册

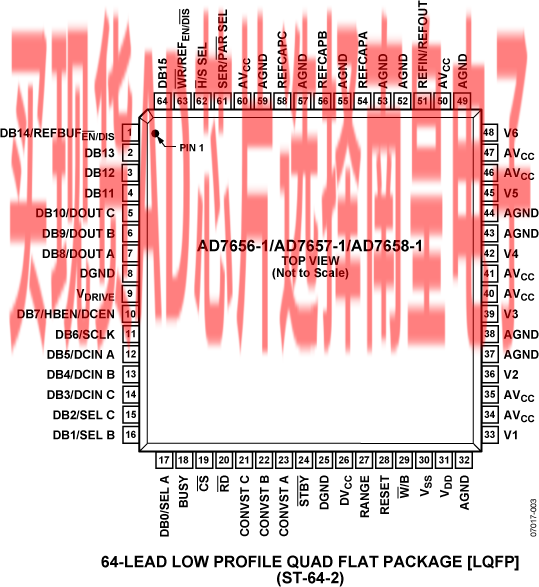

AD7657BSTZ-1,封装:64-Lead LQFP (10mm x 10mm),包装形式及数量:托盘,160,工作温度:-40 to 85C,AD官网报价:13.75(100-499个);11.66(1000+个)
AD7657BSTZ-1-RL,封装:64-Lead LQFP (10mm x 10mm),包装形式及数量:卷带,1500,工作温度:-40 to 85C,AD官网报价:13.75(100-499个);11.66(1000+个)
AD7657YSTZ-1,封装:64-Lead LQFP (10mm x 10mm),包装形式及数量:托盘,160,工作温度:-40 to 125C,AD官网报价:15.66(100-499个);13.28(1000+个)
AD7657YSTZ-1-RL,封装:64-Lead LQFP (10mm x 10mm),包装形式及数量:卷带,1500,工作温度:-40 to 125C,AD官网报价:15.66(100-499个);13.28(1000+个)
EVAL-AD7657-1:AD7657 评估套件
EVAL-AD7657-1CBZ是针对AD7657-1的全功能评估套件。此评估板可单独使用,也可与评估控制器板配合使用。配合评估控制器板使用时,用户可利用提供的软件对ADC进行详尽的性能分析。此软件还包括技术笔记,说明评估板在单独使用以及配合评估控制器板使用时的操作与设置。
