AD7655（低成本、4通道、16位、500 kSPS PulSAR ADC）-AD代理

AD7655的基本参数

制造厂商：AD
产品类别：精密模数转换器- 20 MSPS
技术类目：同步采样ADC
功能描述：低成本、4通道、16位、500 kSPS PulSAR ADC
（AD代理渠道，提供当日发货、严格的质量标准，满足您的目标价格）

AD7655的产品详情：

AD7655是一款低成本、同步采样、双通道、16位、电荷再分配SAR模数转换器，采用5 V单电源供电。该器件内置两个低噪声、宽带宽、可同步采样的采样保持放大器、一个16位高速采样ADC、一个内部转换时钟、纠错电路以及串行和并行系统接口端口。每个采样保持放大器前方都含一个多路复用器，以提供4通道输入ADC。A0多路复用器控制输入允许选择同步采样输入对INA1/INB1（A0 = 低）或INA2/INB2（A0 = 高）。该器件具有两种采样模式：一种是极高采样速率模式（正常模式）；一种是低功耗模式（脉冲模式），适用于低功耗应用，其功耗与吞吐量呈比例关系。工作温度范围：?40°C至+85°C。

产品特色

多通道ADC。 AD7655具有4通道输入和两个采样保持电路，支持同步采样。

高吞吐量。 AD7655是一款集成内部纠错电路的500 kSPS、电荷再分配、16位SAR ADC。

单电源供电。 AD7655采用5 V单电源供电。在脉冲模式下，其功耗会随吞吐量降低而减少。

串行或并行接口。多功能并行或双线串行接口配置，与3 V或5 V逻辑兼容。

应用

交流电机控制
3相功率控制
4通道数据采集
不间断电源
通信

AD7655的优势和特点：

4通道、16位分辨率ADC
2个采样保持放大器
吞吐速率
- 500 kSPS（正常模式）
- 444 kSPS（脉冲模式）
模拟输入电压范围：0 V至5 V
无流水线延迟
并行和串行5 V/3 V接口
欲了解更多特性，请参考数据手册

AD7655-EP支持防务和航空航天应用（AQEC标准）

下载AD7655-EP数据手册(pdf)
军用温度范围（?55℃至+125℃）
受控制造基线
增强型产品变更通知
认证数据可应要求提供

AD7655具体的完整产品型号参数及价格（美元）：

AD7655ACPZ，封装：48-Lead LFCSP (7mm x 7mm x 0.85mm w/ EP)，包装形式及数量：托盘，260，工作温度：-40 to 85C，AD官网报价：11.99（100-499个）；10.84（1000+个）

AD7655ASTZ，封装：48-Lead LQFP (7mm x 7mm)，包装形式及数量：托盘，250，工作温度：-40 to 85C，AD官网报价：11.99（100-499个）；10.84（1000+个）

AD7655ASTZRL，封装：48-Lead LQFP (7mm x 7mm)，包装形式及数量：卷带，2000，工作温度：-40 to 85C，AD官网报价：11.99（100-499个）；10.84（1000+个）

AD7655SCPZ-EP-RL，封装：48-Lead LFCSP (7mm x 7mm x 0.85mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-55 to 125C，AD官网报价：23.02（100-499个）；20.79（1000+个）

AD7655的评估套件：

EVAL-AD7655：AD7655 评估套件

EVAL-AD7655CBZ是针对AD7655的全功能评估套件。此评估板可单独使用，也可与评估控制器板配合使用。配合评估控制器板使用时，用户可利用提供的软件对ADC进行详尽的性能分析。此软件还包括技术笔记，说明评估板在单独使用以及配合评估控制器板使用时的操作与设置。

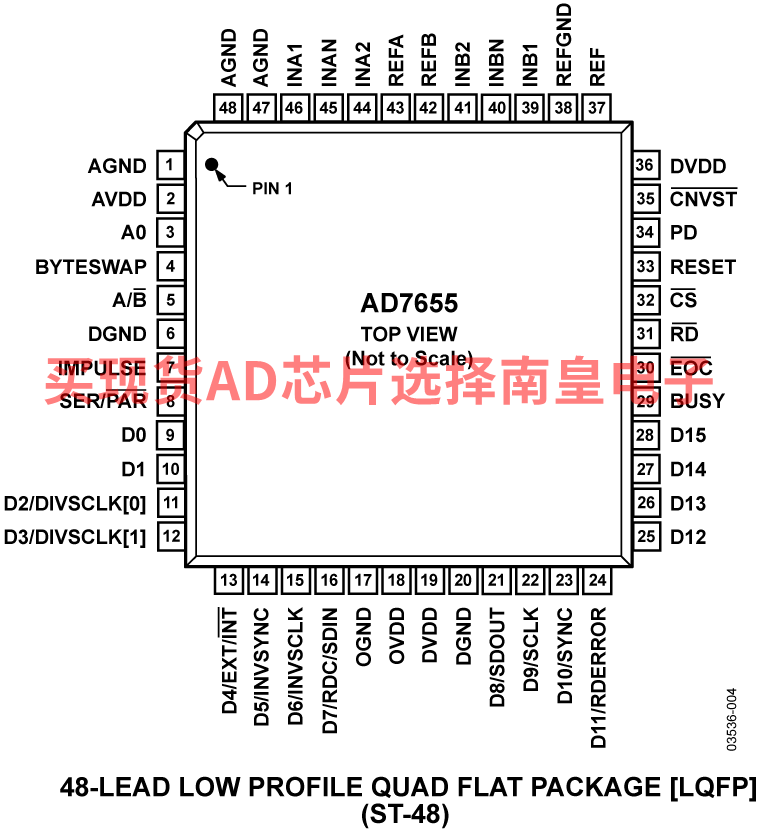

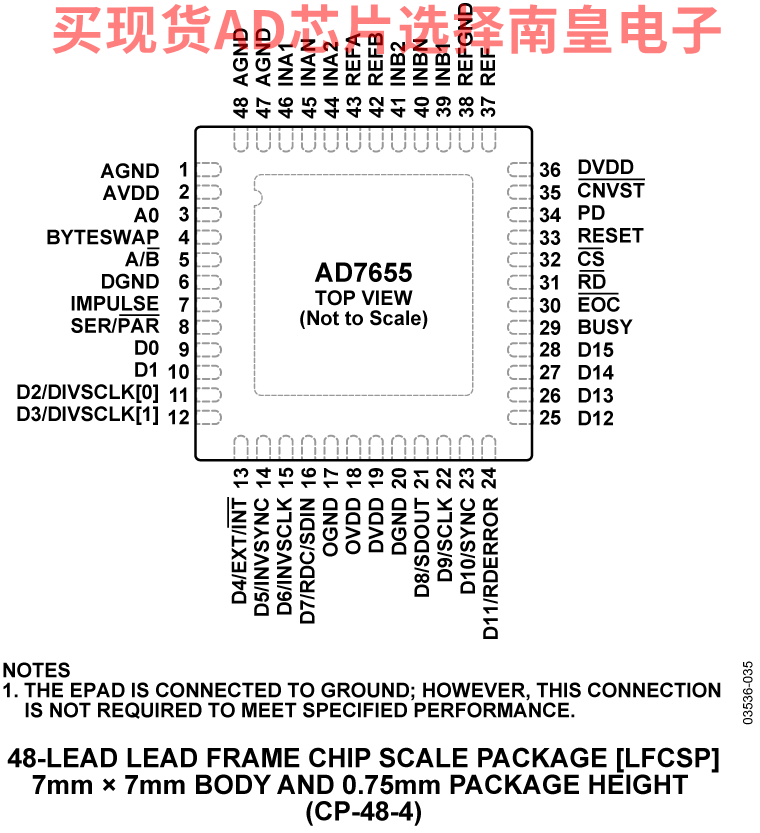

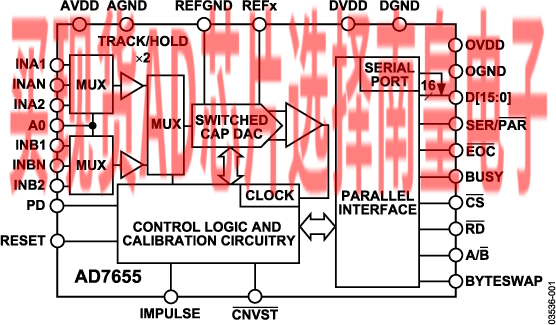

AD7655的电路图解：

AD7655的评估套件：
