AD7606C-16是一款8通道16位同步采样模数数据采集系统(DAS)。每个通道均包含模拟输入箝位保护、可编程增益放大器(PGA)、低通滤波器(LPF)和16位逐次逼近寄存器(SAR)模数转换器(ADC)。AD7606C-16还包含灵活的数字滤波器、低漂移、2.5 V精密基准电压源和用于驱动ADC的基准电压源缓冲区，以及灵活的并行和串行接口。AD7606C-16采用5 V单电源供电，在所有通道以1 MSPS的吞吐量采样时，可适应以下输入范围：

• 双极单端：±12.5 V, ±10 V, ±6.25 V, ±5 V, 和 ±2.5 V
• 单极单端：0 V 至 12.5 V, 0 V 至 10 V, 和 0 V 至 5 V
• 双极差分：±20 V, ±12.5 V, ±10 V 和 ±5 V

输入箝位保护可承受高达±21 V的电压。由于采用单电源供电、片内滤波和高输入阻抗，因此无需外部驱动运算放大器（这些放大器需要双极电源）。对于吞吐率较低的应用，AD7606C-16灵活数字滤波器可用于提高噪声性能。在硬件模式下，AD7606C-16与AD7606和AD7606B完全兼容。在软件模式下，可以使用以下高级功能：

• 每个通道可选择模拟输入范围，并提供附加范围
• 每个通道可选择高带宽模式 (220 kHz)
• 附加的过采样选项，过采样率高达 256。
• 每通道的系统增益校准、系统失调和系统相位。
• 模拟输入开路检波器
• 诊断多路复用器
• 监测功能（串行外设接口(SPI)无效读和写、循环冗余校验(CRC)、持续忙碌监视器和复位检测）

请注意，在整篇数据手册中，多功能引脚（例如 RD/SCLK 引脚）由整个引脚名称或引脚的单个功能表示，例如SCLK引脚（表示仅与此功能相关）。

应用

• 电力线路监控
• 保护继电器
• 多相电机控制
• 仪器仪表和控制系统
• 数据采集系统

• 16 位 ADC，所有通道都具有 1 MSPS 的采样率
• 具有至少 1MΩ 模拟输入阻抗 (RIN) 的输入缓冲区
• 单个 5 V 模拟电源和 1.71 V 到 5.25 V VDRIVE 电源
• 每通道可选模拟输入范围
• 双极单端：±12.5 V, ±10 V, ±6.25 V, ±5 V, ±2.5 V
• 单极单端：0 V 至 12.5 V, 0 V 至 10 V, 0 V 至 5 V
• 双极差分：±20 V, ±12.5 V, ±10 V, ±5 V
• 两种带宽选项：每个通道 25 kHz 和 220 kHz
• 工作温度范围为 ?40°C 至 +125°C
• ±21 V 输入箝位保护，并具有 6 kV ESD 保护
• 与 AD7606B 和 AD7606 引脚兼容

• 性能
• ±20 V 双极性差分范围的 SNR 典型值为 92 dB
• SNR 为 95 dB，32 倍过采样
• 所有其他范围的 THD 典型值为 ?100 dB
• TUE = FSR 最大值的 0.05％，外部基准电压源
• PFS 和 NFS 误差漂移的典型值为 ±0.5 ppm /°C
• 参考温度系数的典型值为 ±3 ppm/°C
• 校准
• 每通道系统相位、失调和增益校准
• 模拟输入开路检测功能
• 自我诊断和监测功能
• 对读和写数据以及寄存器进行 CRC 错误检测

AD7606C-16BSTZ，封装：64-Lead LQFP (10mm x 10mm)，包装形式及数量：托盘，160，工作温度：-40 to 125C，AD官网报价：30.4（100-499个）；25.5（1000+个）

AD7606C-16BSTZ-RL，封装：64-Lead LQFP (10mm x 10mm)，包装形式及数量：卷带，1500，工作温度：-40 to 125C，AD官网报价：30.4（100-499个）；25.5（1000+个）

EVAL-AD7606CFMCZ：评估AD7606C-18和AD7606C-16 8通道DAS，内置18/16位、1 MSPS双极性输入、同步采样ADC

EVAL-AD7606CFMCZ是一款全功能评估板，便于用户评估AD7606C-18和AD7606C-16模数转换器(ADC)的全部特性。EVAL-AD7606CFMCZ由EVAL-SDP-CH1Z (SDP-H1)系统演示平台(SDP)进行控制。SDP-H1可通过PC的USB端口并使用分析|控制|评估(ACE)软件来控制EVAL-AD7606CFMCZ，ACE软件可从ACE软件页面或AD7606C-18或AD7606C-16产品页面下载。

板载元件包括ADP7118 5 V和3.3 V低噪声、低压差(LDO)线性稳压器和ADR4525高精度、带隙基准电压源。

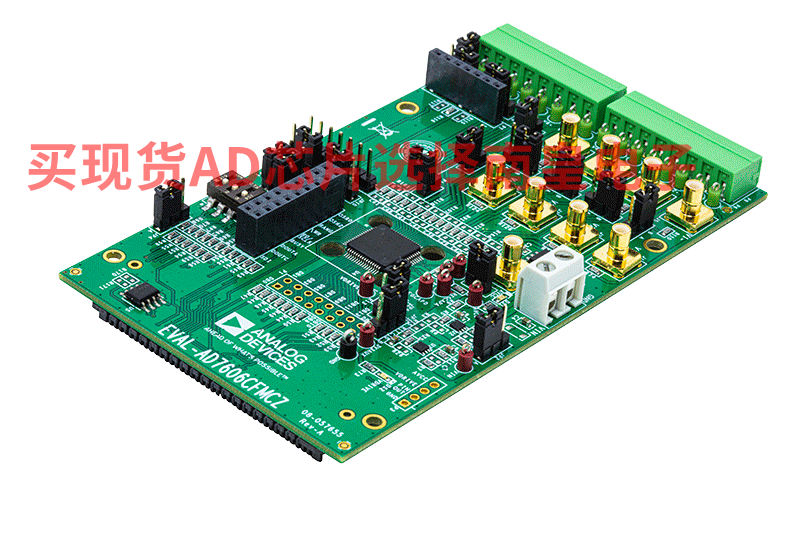

本用户指南中的图1所示为评估板的实物照片。该评估板上的印刷型号为EVAL-AD7606CFMCZ。

有关AD7606C-18和AD7606C-16的完整详情，请参见AD7606C-18和AD7606C-16数据手册，使用EVAL-AD7606CFMCZ时必须同时参阅该用户指南与数据手册。此外，有关SDP-H1的全部详细信息，请访问SDP-H1产品页面。

在整个用户手册中，EVAL-AD7606CFMCZ指EVAL-AD7606C18FMCZ或EVAL-AD7606C16FMCZ。
