AD7606B 是一款 16 位同步采样模拟-数字数据采集系统 (DAS)，具有 8 个通道，每个通道包含模拟输入钳位保护、可编程增益放大器 (PGA)、低通滤波器、16 位逐次逼近寄存器 (SAR) 和模数转换器 (ADC)。AD7606B 还包含灵活的数字滤波器、低漂移、2.5 V 精密基准电压源和基准电压缓冲器，用于驱动 ADC 以及灵活的并行和串行接口。

AD7606B 采用 5 V 单电源供电，在所有通道以 800 kSPS 的吞吐量采样时，可提供 ±10 V、±5 V 和 ±2.5 V 的真正双极输入范围。输入钳位保护可承受高达 ±21 V 的电压。AD7606B 具有 5 MΩ 模拟输入阻抗，当输入信号断开并通过 10 kΩ 外部电阻器接地时，导致小于 20 LSB 的双极零代码。由于采用单电源供电、片内滤波和高输入阻抗，因此无需外部驱动运算放大器（这些放大器需要双极性电源）。对于吞吐率较低的应用，AD7606B 灵活数字滤波器可用于提高噪声性能。

在硬件模式下，AD7606B 与 AD7606 完全兼容。在软件模式下，可以使用以下高级功能：

• 附加的 ±2.5 V 模拟输入范围。
• 每通道可选模拟输入范围（±10 V、±5 V 和 ±2.5 V）。
• 附加的过采样 (OS) 选项，高达 OS × 256。
• 每通道系统相位、系统失调和系统增益校准。
• 模拟输入开路检测器。
• 诊断多路复用器。
• 监测功能（串行外设接口 (SPI) 无效读/写、循环冗余校验 (CRC)、过压和欠压事件、持续忙碌监视器和复位检测）。

请注意，在整个数据手册中，多功能引脚（例如 RD/SCLK 引脚）可能使用引脚全称或引脚的单一功能指代，例如 SCLK 引脚（当仅与该功能相关时）。

应用

• 电力线路监控
• 保护继电器
• 多相电机控制
• 仪器仪表和控制系统
• 数据采集系统

• 16位、800 kSPS ADC（所有通道）
• 具有5 M?模拟输入阻抗的输入缓冲器
• 与AD7606引脚兼容
• 工作温度范围：−40°C至+125°C
• 5 V单模拟电源，VDRIVE电源电压：1.71 V至3.6 V
• 具有8 kV ESD的±21 V输入箝位保护

• 在软件模式下可用的额外模式
  • 每通道可选模拟输入范围
    • 单端，双极性：±10 V、±5 V和±2.5 V
  • 每通道系统相位、偏移和增益校准
  • 模拟输入开路检测特性
  • <22 LSB开路码值误差(RPD = 10 k?)
  • 自诊断和监控特性
  • 有关读/写数据和寄存器的CRC差错校验

AD7606BBCHIPS，封装：CHIPS OR DIE，包装形式及数量：托盘，25，工作温度：-40 to 125C，AD官网报价：43.34（1000+个）

AD7606BBSTZ，封装：64-Lead LQFP (10mm x 10mm)，包装形式及数量：托盘，160，工作温度：-40 to 125C，AD官网报价：25.84（100-499个）；21.67（1000+个）

AD7606BBSTZ-RL，封装：64-Lead LQFP (10mm x 10mm)，包装形式及数量：卷带，1500，工作温度：-40 to 125C，AD官网报价：25.84（100-499个）；21.67（1000+个）

EVAL-AD7606B-FMCZ：AD7606B 评估板

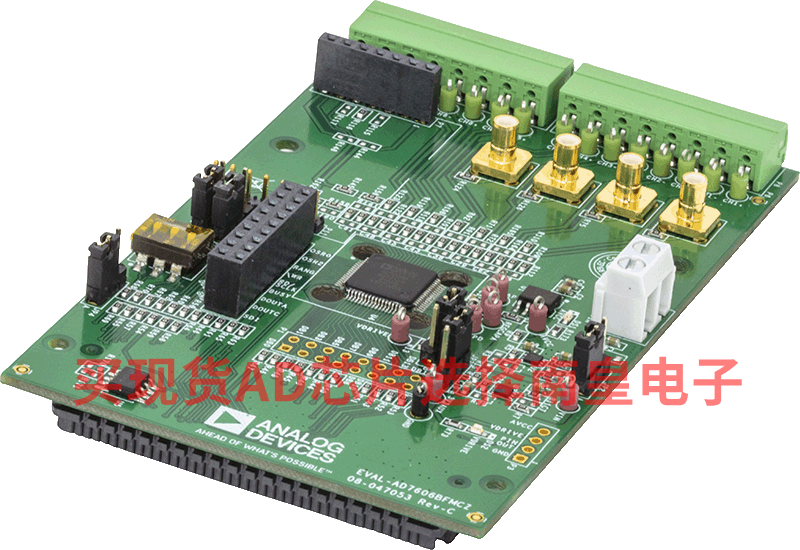

EVAL-AD7606BFMCZ 是一款功能完备的评估板，允许用户轻松评估 AD7606B 模数转换器 (ADC) 的功能。EVAL-AD7606BFMCZ 可以由系统演示平台控制器板 (EVAL-SDP-CH1Z (SDP-H1)) 进行控制。利用 EVAL-SDP-CH1Z (SDP-H1)，可以使用 AD7606B 评估软件通过 PC 的 USB 端口来控制 EVAL-AD7606BFMCZ。可以从 AD7606B 产品页面下载该软件。

板载组件包含 ADP7118 5 V 低噪声低压差稳压器 (LDO) 和 ADR4525 高精度带隙基准电压源。

AD7606B 数据手册中提供了有关 AD7606B 的完整数据，必须同时参阅该数据手册和本用户指南。SDP-H1 产品页面上提供了有关 EVAL-SDP-CH1Z 的完整详细信息。
