AD7605-4是一款4通道、16位同步采样模数数据采集系统(DAS)。该器件内置模拟输入箝位保护、二阶抗混叠滤波器、跟踪保持放大器、16位电荷再分配逐次逼近型模数转换器(ADC)、2.5 V基准电压源、基准电压缓冲以及高速串行和并行接口。

AD7605-4采用5 V单电源供电，可以处理±10 V和±5 V真双极性输入信号，同时所有通道均能以高达300 kSPS的吞吐速率采样。输入箝位保护电路可以耐受高达±16.5 V的电压。无论以何种采样频率工作，AD7605-4的模拟输入阻抗均为1 MΩ。它采用单电源工作方式，具有片内滤波和高输入阻抗，因此无需驱动运算放大器和外部双极性电源。

AD7605-4兼容SPI、QSPI、MICROWIRE和数字信号处理器(DSP)。

应用

• 电力线监控和保护系统
• 多相电机控制
• 仪器仪表和控制系统
• 多轴定位系统
• 数据采集系统(DAS)

• 4路同步采样输入
• 真双极性模拟输入范围±10 V（最大值），±5 V（最大值）
• 5 V单模拟电源，VDRIVE：2.5 V至5 V（标称值）
• 完全集成的数据采集解决方案

  • 模拟输入箝位保护
  • 具有1 MΩ模拟输入阻抗的输入缓冲器
  • 二阶抗混叠模拟滤波器
  • 片内精密基准电压及缓冲
  • 16位、300 kSPS ADC（所有通道）
• 灵活的并行/串行接口

  • 串行外设接口(SPI)/QSPI/MICROWIRE/DSP兼容
• 性能

  • 模拟输入通道提供7 kV ESD额定值
  • 待机模式：25 mW（典型值）
• 64引脚LQFP封装

AD7605-4BSTZ，封装：64-Lead LQFP (10mm x 10mm)，包装形式及数量：托盘，160，工作温度：-40 to 85C，AD官网报价：15.28（100-499个）；12.84（1000+个）

AD7605-4BSTZ-RL，封装：64-Lead LQFP (10mm x 10mm)，包装形式及数量：卷带，1500，工作温度：-40 to 85C，AD官网报价：15.28（100-499个）；12.84（1000+个）

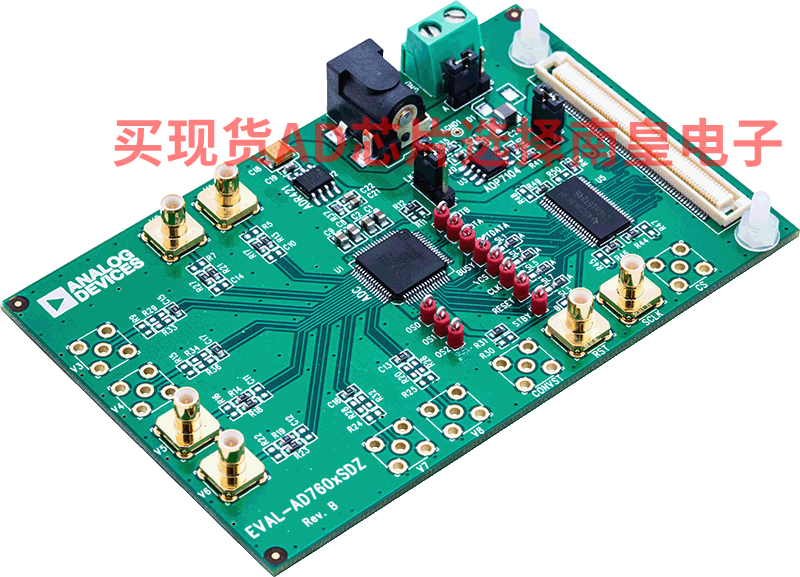

EVAL-AD7605-4：AD7605-4 评估板

EVAL-AD7605-4SDZ是用于AD7605的全功能评估套件。该评估板能够以独立模式工作，或者与EVAL-SDP-CB1Z评估控制器板配合使用。与评估控制器板配合使用时，用户通过随附的软件可以对ADC的性能执行详尽分析。此软件包含技术笔记，其中说明评估板以独立模式工作或者与评估控制器板配合使用时的工作和设置情况。
