AD760的基本参数

制造厂商：AD
产品类别：精密DAC
技术类目：单通道电压输出数模转换器
功能描述：16/18位自校准串行/字节DACPORT
（AD代理渠道，提供当日发货、严格的质量标准，满足您的目标价格）

AD760的产品详情：

AD760是一款完整的16/18位自校准单芯片DAC (DACPORT)，内置片内基准电压源、双缓冲锁存器和输出放大器。该产品采用ADI公司BiMOS II 工艺制造。该工艺允许在高精度双极性线性电路的同一芯片上实现低功耗CMOS逻辑功能。

只需发送脉冲使CAL引脚变为低电平，便会启动自校准功能。CALOK引脚会显示何时顺利完成校准。校准期间，可以利用输出多路复用器(MUXOUT)将输出发送至输出范围底部。

数据可以采用标准二进制、串行数据或双8位字节格式载入AD760。在串行模式下，可以使用16位或18位数据；串行模式输入格式通过引脚选择，可以是MSB优先或LSB优先。通过具有双重功能的三个数字输入引脚（引脚12、13和14）来实现。在字节模式下，用户同样可以定义优先加载高字节还是低字节数据。利用串行输出(SOUT)引脚，用户能够以菊花链形式连接数个AD760：将通过输入锁存器的数据移位至下一个DAC，从而使多DAC应用所需的控制线路数量最少。双缓冲锁存结构不仅可以消除数据偏斜误差，还能够在多DAC系统中同时更新各DAC。

当CLR选通时，可以利用异步CLR功能将输出清零至负满量程或中量程，具体取决于引脚17的状态。利用数字与模拟电源检测电路，AD760也能在上电时使MUX输出处于预定状态，这对于机器人和工业控制应用特别有利。

ADG760采用28引脚600mil cerdip封装。AQ级的额定温度范围为-40℃至+85℃。

AD760的优势和特点：

DNL和INL峰值：±0.2 LSB (±0.00031%，典型值)
单极性失调、双极性零：±0.5 LSB (±0.00076%，典型值)
保证17位单调性
18位分辨率（串行模式下）
完整的16/18位数模转换功能
片内输出放大器
片内嵌入式齐纳基准电压源

微处理器兼容
串行或字节输入
双缓冲锁存器
异步清零功能
串行输出引脚便于进行菊花链配置
通过引脚搭接设置单极性或双极性输出
低THD+N：0.005%

AD760具体的完整产品型号参数及价格（美元）：

DNL和INL峰值：±0.2 LSB (±0.00031%，典型值)
单极性失调、双极性零：±0.5 LSB (±0.00076%，典型值)
保证17位单调性
18位分辨率（串行模式下）
完整的16/18位数模转换功能
片内输出放大器
片内嵌入式齐纳基准电压源

微处理器兼容
串行或字节输入
双缓冲锁存器
异步清零功能
串行输出引脚便于进行菊花链配置
通过引脚搭接设置单极性或双极性输出
低THD+N：0.005%

AD760的评估套件：

DNL和INL峰值：±0.2 LSB (±0.00031%，典型值)
单极性失调、双极性零：±0.5 LSB (±0.00076%，典型值)
保证17位单调性
18位分辨率（串行模式下）
完整的16/18位数模转换功能
片内输出放大器
片内嵌入式齐纳基准电压源

微处理器兼容
串行或字节输入
双缓冲锁存器
异步清零功能
串行输出引脚便于进行菊花链配置
通过引脚搭接设置单极性或双极性输出
低THD+N：0.005%

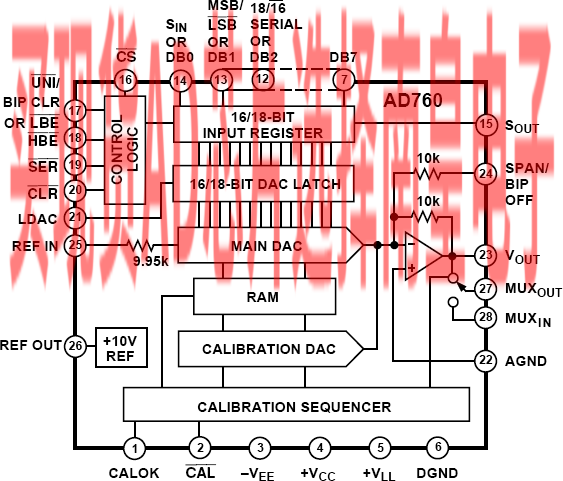

AD760的电路图解：
