AD7492的基本参数

制造厂商：AD
产品类别：精密模数转换器- 20 MSPS
技术类目：单通道模数转换器
功能描述：1 MSPS、4 mW内部基准电压和时钟、12位并行ADC
（AD代理渠道，提供当日发货、严格的质量标准，满足您的目标价格）

AD7492的产品详情：

AD7492、AD7492-4和AD7492-5均为12位高速、低功耗、逐次逼近型模数转换器（ADC），工作电压为2.7 V至5.25 V单电源，最高吞吐量可达1.25 MSPS。这些器件内置一个低噪声、宽带宽采样保持放大器，可处理最高10 MHz的带宽。

转换过程和数据采集通过标准控制输入进行控制，使器件与微处理器或DSP可实现轻松接口。输入信号在CONVST的下降沿进行采样，而转换同时在此处启动。转换开始时，BUSY引脚为高电平，在880 ns (AD7492/AD7492-4)或680 ns (AD7492-5)后变为低电平，表示转换完成。该器件无流水线延迟。转换结果通过标准/CS信号和/RD信号经高速并行接口进行存取。

AD7492采用先进的设计技术，可在高吞吐量的情况下实现极低的功耗。采用5 V电源和1.25 MSPS吞量时，AD7492-5的平均功耗通常为2.75 mA。该器件还提供灵活的功耗/吞吐量管理。

该器件也可以在完全休眠模式和部分休眠模式下工作，在这些模式下，该器件唤醒，进入正常模式执行转换，完成转换后自动进入休眠模式。休眠模式类型由PS/FS引脚通过硬件方式选择。

利用这些休眠模式，可在较低吞吐量下实现极低的功耗。

该器件的模拟输入范围是0 V至REFIN。2.5 V基准电压从内部获得，并可用作外部基准。转换速率由内部时钟确定。

ol { margin-top:0px; margin-right:0px; margin-bottom:0px; margin-left:25px; padding-top:0px; padding-right:0px; padding-bottom:10px; padding-left:0px;} li { padding-top:0px; padding-right:0px; padding-bottom:5px; padding-left:0px; margin-top:0px; margin-right:0px; margin-bottom:0px; margin-left:0px;}

产品特色

高吞吐量、低功耗。 AD7492-5提供1.25 MSPS的吞吐量，功耗为16 mW。

灵活的功耗/吞吐速率管理。转换时间由内部时钟确定。该器件还提供两种休眠模式：部分休眠和完全休眠，可在较低吞吐量下实现最高功效。

无流水线延迟。该器件采用标准逐次逼近型ADC，通过CONVST输入与一次性转换控制可实现对采样时间的精确控制。

灵活的数字接口。 VDRIVE功能控制I/O数字引脚的电平。

外围元件较少。 AD7492使用内部基准电压源和内部时钟来优化PCB空间。

AD7492的优势和特点：

额定电压（VDD）：2.7 V至5.25 V
1 MSPS吞吐量 — AD7492
1.25 MSPS吞吐量 — AD7492-5
低功耗：
典型值4 mW（1 MSPS，3 V电源）
典型值11 mW（1 MSPS，5 V电源）
宽输入带宽：
70 dB信噪比（典型值，100 kHz输入频率）
2.5 V内部基准电压

片内时钟振荡器
灵活的功耗/吞吐量管理
无流水线延迟
高速并行接口
休眠模式：50 nA（典型值）
24引脚SOIC和TSSOP封装

AD7492具体的完整产品型号参数及价格（美元）：

AD7492ARUZ，封装：24-Lead TSSOP，包装形式及数量：管装，62，工作温度：-40 to 85C，AD官网报价：11.02（100-499个）；9.23（1000+个）

AD7492ARUZ-4，封装：24-Lead TSSOP，包装形式及数量：管装，62，工作温度：-40 to 85C，AD官网报价：9.31（100-499个）；7.9（1000+个）

AD7492ARUZ-4REEL7，封装：24-Lead TSSOP，包装形式及数量：卷带，1000，工作温度：-40 to 85C，AD官网报价：7.9（1000+个）

AD7492ARUZ-5，封装：24-Lead TSSOP，包装形式及数量：管装，62，工作温度：-40 to 85C，AD官网报价：12.12（100-499个）；10.16（1000+个）

AD7492ARUZ-5-REEL7，封装：24-Lead TSSOP，包装形式及数量：卷带，1000，工作温度：-40 to 85C，AD官网报价：10.16（1000+个）

AD7492ARUZ-REEL，封装：24-Lead TSSOP，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：11.02（100-499个）；9.23（1000+个）

AD7492ARUZ-REEL7，封装：24-Lead TSSOP，包装形式及数量：卷带，1000，工作温度：-40 to 85C，AD官网报价：11.02（100-499个）；9.23（1000+个）

AD7492ARZ，封装：24-Lead SOIC (Wide)，包装形式及数量：管装，31，工作温度：-40 to 85C，AD官网报价：11.02（100-499个）；9.23（1000+个）

AD7492BRUZ，封装：24-Lead TSSOP，包装形式及数量：管装，62，工作温度：-40 to 85C，AD官网报价：13.16（100-499个）；11.04（1000+个）

AD7492BRUZ-5，封装：24-Lead TSSOP，包装形式及数量：管装，62，工作温度：-40 to 85C，AD官网报价：14.47（100-499个）；12.14（1000+个）

AD7492的评估套件：

EVAL-AD7492：AD7492 评估板

EVAL-AD7492CBZ是针对AD7492的全功能评估套件。此评估板可单独使用，也可与评估控制器板配合使用。配合评估控制器板使用时，用户可利用提供的软件对ADC进行详尽的性能分析。此软件还包括技术笔记，说明评估板在单独使用以及配合评估控制器板使用时的操作与设置。

用户指南作为评估板套件的一部分，也包含在CD中。

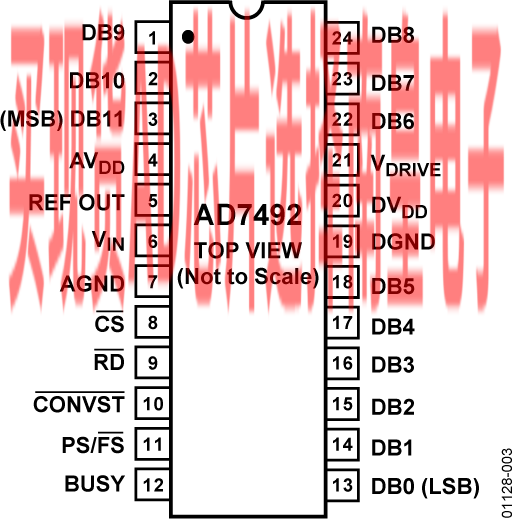

AD7492的电路图解：
