AD7490的基本参数

制造厂商：AD
产品类别：精密模数转换器- 20 MSPS
技术类目：多路复用模数转换器
功能描述：带序列器的16通道、1 MSPS、12位ADC，采用28引脚TSSOP封装
（AD代理渠道，提供当日发货、严格的质量标准，满足您的目标价格）

AD7490的产品详情：

AD7490是一款12位高速、低功耗、16通道、逐次逼近型ADC。采用单电源工作，电源电压为2.7 V至5.25 V，最高吞吐量可达1 MSPS。该器件内置一个低噪声、宽带宽采样保持放大器，可处理1 MHz以上的输入频率。

转换过程和数据采集过程通过CS和串行时钟信号进行控制，从而为器件与微处理器或DSP轻松接口创造了条件。输入信号在CS的下降沿进行采样，而转换同时在此处启动。该器件无流水线延迟。

AD7490采用先进的设计技术，可在高吞吐速率下实现极低的功耗。在最高吞吐量下，采用3 V电源时，AD7490功耗仅为1.8 mA；采用5 V电源时，功耗为2.5 mA。

通过设置控制寄存器中的相关位，ADC的模拟输入范围可在0 V至REFIN输入或0 V至2 × REFIN输入之间选择，可采用标准二进制式或二进制补码输出编码。AD7490具有16个带通道序列器的单端模拟输入，可以通过预先编程选择通道转换顺序。转换时间取决于SCLK频率，此频率同时也用作转换控制的主时钟。

AD7490提供32引脚LFCSP和28引脚TSSOP两种封装。

应用

多通道系统监控
电池供电设备
电力线路监控
数据采集、仪器仪表和过程控制

AD7490的优势和特点：

高吞吐速率：1 MSPS
额定电压（VDD）：2.7 V至5.25 V
最大吞吐量时具有低功耗
- 最大5.4 mW（870 kSPS、3 V电源）
- 最大12.5 mW（1 MSPS、5 V电源）
16个带序列器的（单端）输入
宽输入带宽：69.5 dB SNR（50 kHz输入频率）
灵活的功耗/串行时钟速度管理
无流水线延迟
高速串行接口，SPI/QSPI/MICROWIRE/ DSP兼容
完全关断模式：0.5 μA（最大值）
28引脚TSSOP和32引脚LFCSP封装
通过AEC-Q100汽车应用认证

AD7490-EP支持防务和航空航天应用（AQEC标准）

下载AD7490-EP数据手册（PDF）
军用温度范围（−55°C至+125℃）
受控制造基线
封装/测试厂
制造厂
增强型产品变更通知
认证数据可应要求提供
V62/12635 DSCC图纸号

AD7490具体的完整产品型号参数及价格（美元）：

AD7490BCPZ，封装：32-Lead LFCSP (5mm x 5mm w/ EP)，包装形式及数量：托盘，490，工作温度：-40 to 85C，AD官网报价：8.02（100-499个）；6.82（1000+个）

AD7490BCPZ-REEL7，封装：32-Lead LFCSP (5mm x 5mm w/ EP)，包装形式及数量：卷带，1500，工作温度：-40 to 85C，AD官网报价：8.02（100-499个）；6.82（1000+个）

AD7490BRUZ，封装：28-Lead TSSOP (4.4mm x 9.7mm)，包装形式及数量：管装，50，工作温度：-40 to 85C，AD官网报价：8.02（100-499个）；6.82（1000+个）

AD7490BRUZ-REEL，封装：28-Lead TSSOP (4.4mm x 9.7mm)，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：8.02（100-499个）；6.82（1000+个）

AD7490BRUZ-REEL7，封装：28-Lead TSSOP (4.4mm x 9.7mm)，包装形式及数量：卷带，1000，工作温度：-40 to 85C，AD官网报价：8.02（100-499个）；6.82（1000+个）

AD7490SRUZ-EP-RL7，封装：28-Lead TSSOP (4.4mm x 9.7mm)，包装形式及数量：卷带，1000，工作温度：-55 to 125C，AD官网报价：15.68（100-499个）；13.42（1000+个）

AD7490WBCPZ，封装：32-Lead LFCSP (5mm x 5mm w/ EP)，包装形式及数量：托盘，490，工作温度：-40 to 125C，AD官网报价：7.8（100-499个）；6.63（1000+个）

AD7490WBCPZ-REEL7，封装：32-Lead LFCSP (5mm x 5mm w/ EP)，包装形式及数量：卷带，1500，工作温度：-40 to 125C，AD官网报价：6.63（1000+个）

AD7490WBCSZ，封装：LFCSP SIDESOLDERABLE，包装形式及数量：托盘，490，工作温度：-40 to 125C，AD官网报价：7.8（100-499个）；6.63（1000+个）

AD7490WBCSZ-REEL7，封装：LFCSP SIDESOLDERABLE，包装形式及数量：卷带，1500，工作温度：-40 to 125C，AD官网报价：6.63（1000+个）

AD7490的评估套件：

EVAL-AD7490：AD7490 评估板

EVAL-AD7490CBZ是针对AD7490的全功能评估套件。此评估板可单独使用，也可与评估控制器板配合使用。配合评估控制器板使用时，用户可利用提供的软件对ADC进行详尽的性能分析。此软件还包括技术笔记，说明评估板在单独使用以及配合评估控制器板使用时的操作与设置。

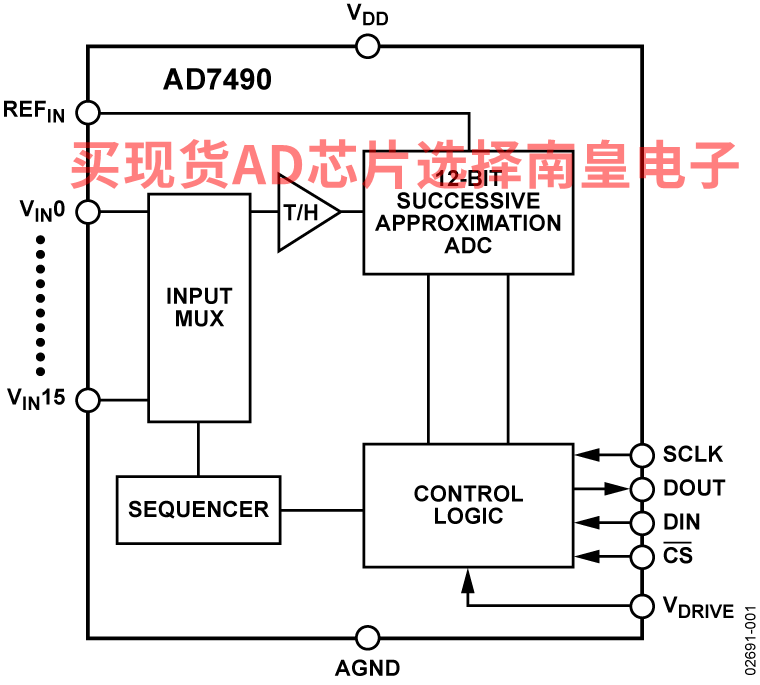

AD7490的电路图解：
