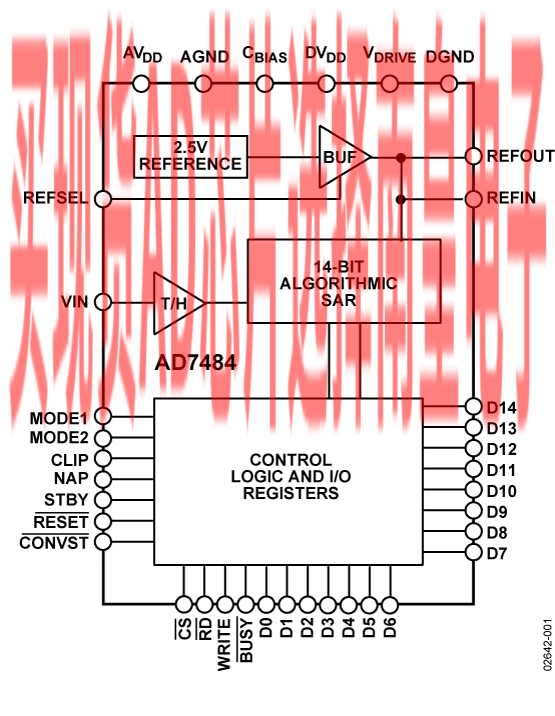

AD7484是一款14位高速、低功耗逐次逼近型ADC，配有一个并行接口，最高呑吐量可达3 MSPS。该器件内置一个低噪声、宽带宽采样-保持放大器，可处理40 MHz以上的输入频率。

转换过程是一种专有的逐次逼近算法技术，因此无流水线延迟。输入信号采样以及转换启动均在CONVST信号的下降沿进行。转换过程通过内部调整振荡器进行控制。接口则通过标准并行信号线实现，使该器件可与微控制器和DSP直接兼容。

AD7484具有出色的交流和直流性能规格。工厂调整技术为高直流精度提供了保障，成就了极低的INL、偏移量和增益误差。

该器件采用先进的设计技术，可在高呑吐量的情况下实现极低的功耗。正常工作模式下的功耗为90 mW。提供两种省电模式：一种是睡眠模式，使基准电路保持激活状态，以便快速上电启动，这种模式下的功耗为2.5 mW；另一种是待机模式，功耗仅为10 µW。

AD7484采用一个2.5 V的片内基准电压，也可采用2.5 V的外部基准电压源。模拟输入范围为0 V至2.5 V，但通过偏移功能可将输入范围偏置±200 mV，这为用户设置信号范围的底端基准点带来了极大的灵活度，使用单电源运算放大器时也非常有用。

另外，AD7484还可通过第15位提供8%的超量程能力。因而，如果模拟输入范围偏离标称范围不超过8%，用户仍然可以通过第15位精确表示信号。

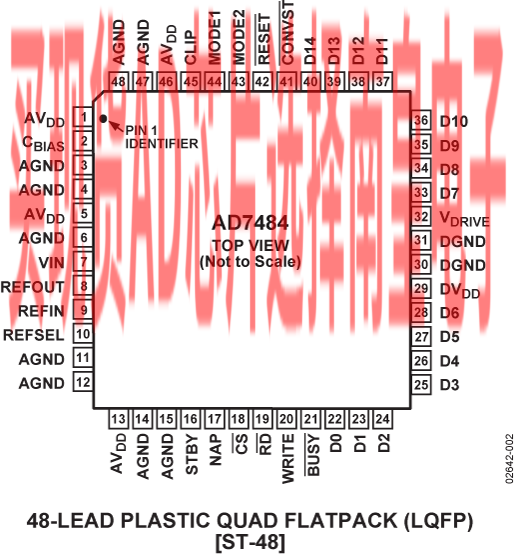

AD7484的电源电压为4.75 V至5.25 V，同时提供一个VDRIVE引脚，用户可用该引脚设置数字接口线的电平，此VDRIVE引脚的工作电压范围为2.7 V至5.25 V。该器件采用48引脚LQFP封装，额定工作温度范围为-40°C至+85°C。

数据手册, Rev. B, 8/08

• 高呑吐量：3 MSPS
• 宽输入带宽：40 MHz
• SAR ADC无流水线延迟
• 出色的直流精度性能

• 两个并行接口模式
• 低功耗：90 mW（全功率）和2.5 mW（睡眠模式）
• 待机模式：最大2 µA
• 欲了解更多信息，请参考数据手册

AD7484BSTZ，封装：48-Lead LQFP (7mm x 7mm)，包装形式及数量：托盘，250，工作温度：-40 to 85C，AD官网报价：20（100-499个）；16.78（1000+个）

EVAL-AD7484：AD7484 评估板

EVAL-AD7484CBZ是针对AD7484的全功能评估套件。此评估板可单独使用，也可与评估控制器板配合使用。配合评估控制器板使用时，用户可利用提供的软件对ADC进行详尽的性能分析。此软件还包括技术笔记，说明评估板在单独使用以及配合评估控制器板使用时的操作与设置。
