AD7470的基本参数

制造厂商：AD
产品类别：精密模数转换器- 20 MSPS
技术类目：单通道模数转换器
功能描述：10位、2.7 V至5.25 V、1.75 MSPS低功耗ADC
（AD代理渠道，提供当日发货、严格的质量标准，满足您的目标价格）

AD7470的产品详情：

AD7470/AD7472分别是10位/12位高速、低功耗逐次逼近型ADC，工作电压为2.7 V至5.25 V单电源，12位AD7472的最高呑吐量可达1.5 MSPS，10位AD7470则可达1.75 MSPS。该器件内置一个低噪声、宽带宽采样/保持放大器，可处理20 MHz以上的输入频率。

转换过程和数据采集过程均通过标准控制输入进行控制，可与微处理器或DSP轻松连接。输入信号在CONVST的下降沿进行采样，而转换同时在此处启动。转换开始时，BUSY电平升高，在CONVST下降沿531.66 ns之后降低（AD7472的时钟频率为26 MHz），表示转换完成。该器件不存在流水线延迟。转换结果通过标准CS和RD信号经高速并行接口进行存取。

AD7470/AD7472采用先进的设计技术，可在高呑吐量的情况下实现极低的功耗。当电源电压为3 V，呑吐量为1.5 MSPS时，AD7470的平均功耗通常仅为1.1 mA。当电源电压为5 V，呑吐量为1.75 MSPS时，平均功耗一般为1.6 mA。该器件还具有灵活的功耗/吞吐量管理功能。当采用3 V电源，呑吐量为500 kSPS时，AD7470的功耗可降至713 µA。采用5 V电源，呑吐量为500 kSPS时，功耗为944 µA。

该器件同时支持自动休眠模式，这种模式下，器件唤醒，进入正常模式进行转换，转换结束时自动进入休眠模式。通过这种方式，可在较低呑吐量下实现极低的功耗。在这种模式下，AD7472可采用3 V电源，呑吐量为100 kSPS，平均功耗仅为124 µA。采用5 V电源，呑吐量为100 kSPS时，平均功耗为171 µA。

该器件的模拟输入范围为0 V至REF IN。2.5 V外部基准电压通过REF IN引脚输入。转换速率取决于外部时钟。

ol { margin-top:0px; margin-right:0px; margin-bottom:0px; margin-left:25px; padding-top:0px; padding-right:0px; padding-bottom:10px; padding-left:0px;} li { padding-top:0px; padding-right:0px; padding-bottom:5px; padding-left:0px; margin-top:0px; margin-right:0px; margin-bottom:0px; margin-left:0px;}

产品聚焦

高呑吐量、低功耗。AD7470和AD7472可分别提供1.75 MSPS和1.5 MSPS的呑吐量，功耗仅为4 mW。

灵活的功耗/呑吐量管理。转换速率由外部时钟决定，功耗随着转换速率的降低而下降。该器件还具有自动休眠模式，可在较低呑吐量下实现较高功效。

无流水线延迟。该器件采用一个标准逐次逼近型ADC，通过CONVST输入和一次性转换控制可实现对采样时间的精确控制。

AD7470的优势和特点：

额定电压(VDD)：2.7 V至5.25 V
1.75 MSPS（10位）
低功耗
典型3.34 mW（1.5 MSPS，3 V电源
典型7.97 mW（1.75 MSPS，5 V电源）
灵活的功耗/呑吐量管理

宽输入带宽：
70 d典型信噪比B（500 kHz输入频率）
无流水线延迟
高速并行接口
休眠模式：50 nA（典型值）
24引脚SOIC和TSSOP封装

AD7470具体的完整产品型号参数及价格（美元）：

AD7470ARUZ，封装：24-Lead TSSOP，包装形式及数量：管装，62，工作温度：-40 to 85C，AD官网报价：5.61（100-499个）；4.72（1000+个）

AD7470ARUZ-REEL，封装：24-Lead TSSOP，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：5.61（100-499个）；4.72（1000+个）

AD7470ARUZ-REEL7，封装：24-Lead TSSOP，包装形式及数量：卷带，1000，工作温度：-40 to 85C，AD官网报价：5.61（100-499个）；4.72（1000+个）

AD7470的评估套件：

AD7470ARUZ，封装：24-Lead TSSOP，包装形式及数量：管装，62，工作温度：-40 to 85C，AD官网报价：5.61（100-499个）；4.72（1000+个）

AD7470ARUZ-REEL，封装：24-Lead TSSOP，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：5.61（100-499个）；4.72（1000+个）

AD7470ARUZ-REEL7，封装：24-Lead TSSOP，包装形式及数量：卷带，1000，工作温度：-40 to 85C，AD官网报价：5.61（100-499个）；4.72（1000+个）

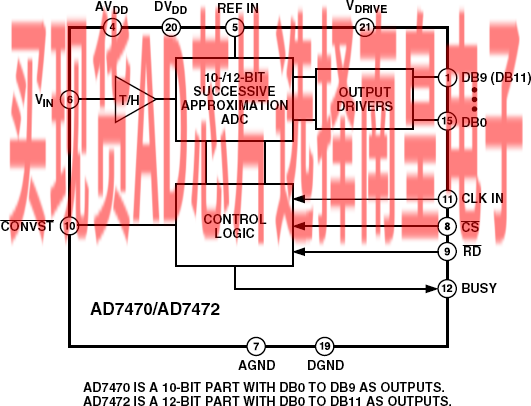

AD7470的电路图解：
