AD74413R是一款软件可配置的四通道输入/输出解决方案，适用于楼宇和过程控制应用。AD74413R包含用于模拟输出、模拟输入、数字输入、电阻温度检测器(RTD)和热电偶测量的功能。这些功能通过串行外设接口(SPI)集成在一个单芯片解决方案中。

该套件包括一个16位Σ-Δ模数转换器(ADC)和四个可配置的13位数模转换器(DAC)，可提供四个可配置的输入/输出通道和一套诊断功能。

AD74413R可提供多种模式。这些模式是电压输出、电流输出、电压输入、外部供电的电流输入、环路供电的电流输入、外部RTD测量、数字输入逻辑和环路供电的数字输入。

AD74413R包含一个高精度2.5 V内部基准电压源，用于驱动DAC和ADC。

产品聚焦

应用

• 过程控制
• 工厂自动化
• 电机驱动器
• 楼宇控制系统

• 软件可配置的四通道输入/输出电路
• 可承受 ±40 V 直流电压的螺纹端子
• 阻止电力从螺纹端子流向电源的线路保护装置
• 用户可配置的模式
• 电压输入
• 电流输入
• 电压输出
• 电流输出
• 数字输入
• RTD 测量

• 具有可选 50 Hz 和 60 Hz 抑制性能的内部 16 位 Σ-? ADC
• 13 位单调 DAC
• 可实现真正零电压输出的电荷泵
• 兼容 HART
• 内部温度传感器，精度为 ±5°C
• 片内诊断，包括开路和短路检测
• 兼容 SPI
• 温度范围：−40°C 至 +105°C
• 64 引脚 LFCSP

AD74413RBCPZ，封装：64-Lead LFCSP (9mm x 9mm w/ EP)，包装形式及数量：托盘，260，工作温度：-40 to 105C，AD官网报价：10.45（100-499个）；9.41（1000+个）

AD74413RBCPZ-RL7，封装：64-Lead LFCSP (9mm x 9mm w/ EP)，包装形式及数量：卷带，750，工作温度：-40 to 105C，AD官网报价：10.45（100-499个）；9.41（1000+个）

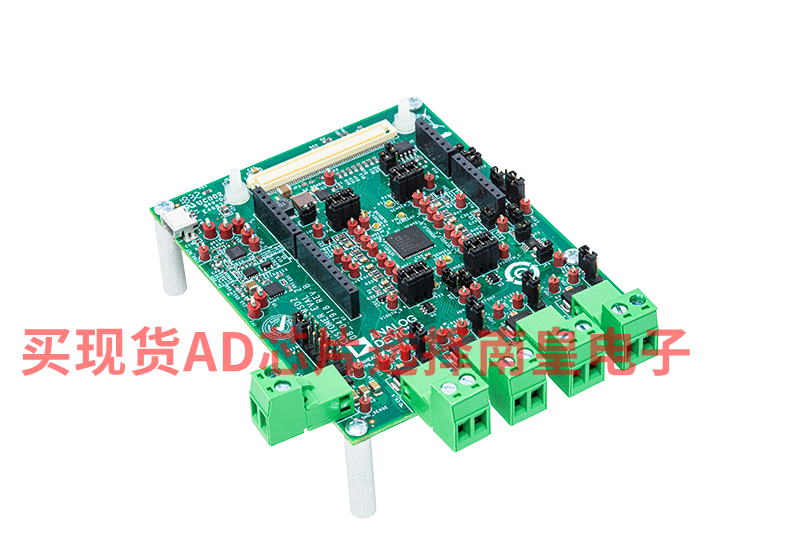

EVAL-AD74413R：AD74413R 评估板

EV-AD74413RSDZ是一款功能完备的评估板，可用于评估 AD74413R的特性。AD74413R是一款软件可配置的四通道输入/输出套件。该套件具有用于模拟输出、模拟输入、数字输入和电阻温度检测器(RTD)测量的功能。这些功能集成在一个带串行外设接口(SPI) 的单芯片解决方案中。

EV-AD74413RSDZ 可通过系统演示平台(SDP) 进行控制。SDP-S 使用 AD74413R评估软件，通过 PC 的 USB 端口来控制EV-AD74413RSDZ。

EV-AD74413RSDZ 需要一个14 V 至 28.8 V 的 AVDD 工作电源。当 EV-AD74413RSDZ 连接到PC 时，PC 为 SDP-S 提供电源。

有关AD74413R 的更多信息，请参阅 AD74413R 数据手册。在使用 EV-AD74413RSDZ时，必须同时参阅该数据手册和本用户指南。
