AD74412R 是一款适用于楼宇和过程控制应用的四通道软件可配置输入/输出解决方案。AD74412R 包含用于模拟输出、模拟输入、数字输入和电阻温度检测器 (RTD) 测量的功能，这些功能集成在一个单芯片解决方案中，并具有与串行端口接口 (SPI) 兼容的接口。

该套件采用一个 16 位 Σ-? 模数转换器 (ADC) 和四个可配置的 13 位数模转换器 (DAC)，可提供四个可配置输入/输出通道和一套诊断功能。

AD74412R 可提供多种模式。这些模式是电压输出、电流输出、电压输入、外部供电的电流输入、环路供电的电流输入、外部 RTD 测量、数字输入逻辑和环路供电的数字输入。

AD74412R 包含一个高精度 2.5 V 内部基准电压源，用于驱动 DAC 和 ADC。

产品聚焦

应用

• 楼宇控制系统
• 过程控制
• 工业自动化


• 四通道软件可配置输入/输出电路
• 具有抗 ±40 V 保护能力的螺纹端子
• 阻止电力从螺纹端子流向电源的线路保护装置
• 六种可配置模式
• 电压输入
• 电流输入
• 电压输出
• 电流输出
• 数字输入
• RTD 测量

• 具有可选 50 Hz 和 60 Hz 抑制性能的内部 16 位 Σ-? ADC
• 13 位单调 DAC
• 可实现真正零电压输出的电荷泵
• 内部温度传感器，精度为 5°C
• 片内诊断，包括开路和短路检测
• 可靠的架构
• SPI
• 温度范围：−40°C 至 +85°C
• 64 引脚 LFCSP

AD74412RBCPZ，封装：64-Lead LFCSP (9mm x 9mm w/ EP)，包装形式及数量：托盘，260，工作温度：-40 to 85C，AD官网报价：9.96（100-499个）；8.96（1000+个）

AD74412RBCPZ-REEL，封装：64-Lead LFCSP (9mm x 9mm w/ EP)，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：9.96（100-499个）；8.96（1000+个）

AD74412RBCPZ-RL7，封装：64-Lead LFCSP (9mm x 9mm w/ EP)，包装形式及数量：卷带，750，工作温度：-40 to 85C，AD官网报价：9.96（100-499个）；8.96（1000+个）

EVAL-AD74412R：AD74412R 评估板

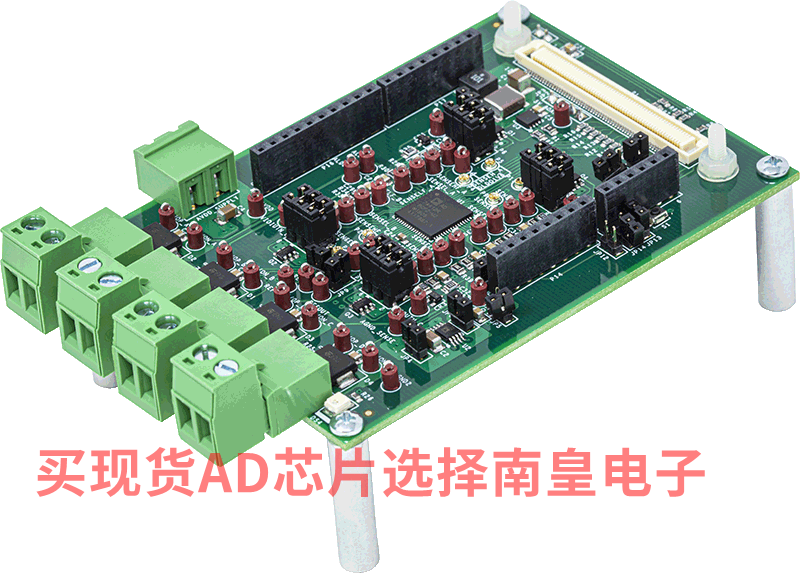

EV-AD74412RSDZ（见图 1）是一款功能完备的评估板，可用于评估 AD74412R 的特性。AD74412R 是一款四通道软件可配置输入/输出套件。该套件具有用于模拟输出、模拟输入、数字输入和电阻温度检测器 (RTD) 测量的功能，这些功能集成在一个单芯片解决方案中，并具有与串行外设接口 (SPI) 兼容的接口。

EV-AD74412RSDZ 可通过系统演示平台 (SDP) 进行控制。借助 EVAL-SDP-CS1Z (SDP-S) 板，可以使用 AD74412R 评估软件通过 PC 的 USB 端口来控制 EV-AD74412RSDZ。

EVAL- AD74412RSDZ 需要一个 14 V 至 26.4 V 的 AVDD 工作电源。在将 EV-AD74412RSDZ 连接到 PC 时，PC 为 SDP-S 板提供电源。

有关 AD74412R 的完整详细信息，请参阅 AD74412R 数据手册。在使用 EV-AD74412RSDZ 时，必须同时参阅该数据手册和本用户指南。
