AD744（精密、500 ns建立时间、BiFET运算放大器）-AD代理

AD744的基本参数

制造厂商：AD
产品类别：运算放大器
技术类目：低输入偏置电流运算放大器(≤100 pA)
功能描述：精密、500 ns建立时间、BiFET运算放大器
（AD代理渠道，提供当日发货、严格的质量标准，满足您的目标价格）

AD744的产品详情：

AD744是一款快速建立、精密、FET输入单芯片运算放大器。它不仅具有AD711 BiFET系列的出色直流特性，而且提供增强的建立时间、压摆率和带宽性能。AD744还提供自定义补偿选项，以便实现优异的容性负载驱动能力。

AD744的单极点响应特性可提供快速建立时间：0.01%建立时间为500 ns。该特性及高直流精度，使这款器件适合用作12、14或16位DAC/ADC的缓冲放大器。此外，0.0003%的低总谐波失真(THD)和13 MHz的增益带宽积，也使该器件成为许多要求苛刻的音频应用的理想放大器。它也是12/14/16位数据采集系统中有源滤波器的绝佳选择。

AD744实行内部补偿，可作为单位增益反相器或2倍及以上增益的同相放大器稳定工作。作为单位增益跟随器工作时，为实现稳定工作，可以对AD744应用外部补偿。外部补偿还能使AD744以10 V/μs压摆率高度稳定地驱动1000 pF容性负载。

在高增益时，也可以利用外部去补偿将AD744的增益带宽提高到200 MHz以上。因此，它也非常适合用作数字信号处理(DSP)前端中的交流前置放大器。

AD744按性能分为七种等级。AD744J和AD744K的额定温度范围为0°C至+70°C商用温度范围。AD744A、AD744B和AD744C的额定温度范围为-40°C至+85°C工业温度范围。AD744S和AD744T按照MIL-STD-883B Rev. C标准加工，额定温度范围为-55°C至+125°C军用温度范围。

另外还有扩展可靠性、增强筛选型产品，其额定温度范围为商用和工业温度范围。增强筛选方法包括168小时老化测试，以及其它环境和物理测试。

AD744提供8引脚小型塑封DIP、8引脚SOIC、8引脚cerdip和TO-99金属帽壳四种封装。

AD744的优势和特点：

交流性能

0.01%建立时间：500 ns（10 V阶跃）
0.0025%建立时间：1.5 µs（10 V阶跃）
压摆率：75 V/μs
总谐波失真(THD)：0.0003%
增益带宽：13 MHz（内部补偿）
增益带宽：>200 MHz（G = 1000，外部去补偿）
>1000 pF容性负载驱动能力、10 V/µs压摆率（外部补偿）

直流性能

失调电压：0.5 mV（最大值，AD744B）
漂移：10 µV/°C（最大值，AD744B）
开环增益：250 V/mV（最小值，AD744B）
提供小型塑封DIP、塑封SOIC、密封Cerdip、密封金属帽壳四种封装及裸片形式
依据EIA-481A标准提供卷带和卷盘形式的表贴(SOIC)封装

AD744具体的完整产品型号参数及价格（美元）：

AD744AQ，封装：8-Lead CerDIP，包装形式及数量：管装，48，工作温度：-40 to 85C，AD官网报价：9.71（100-499个）；8.24（1000+个）

AD744BQ，封装：8-Lead CerDIP，包装形式及数量：管装，48，工作温度：-40 to 85C，AD官网报价：12.94（100-499个）；10.98（1000+个）

AD744JCHIPS，封装：none available，包装形式及数量：托盘，100，工作温度：0 to 70C，AD官网报价：

AD744JNZ，封装：8-Lead PDIP，包装形式及数量：管装，50，工作温度：0 to 70C，AD官网报价：5.35（100-499个）；5.12（1000+个）

AD744JRZ，封装：8-Lead SOIC，包装形式及数量：管装，98，工作温度：0 to 70C，AD官网报价：3.63（100-499个）；3.46（1000+个）

AD744JRZ-REEL，封装：8-Lead SOIC，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：3.63（100-499个）；3.46（1000+个）

AD744JRZ-REEL7，封装：8-Lead SOIC，包装形式及数量：卷带，1000，工作温度：0 to 70C，AD官网报价：3.46（1000+个）

AD744KNZ，封装：8-Lead PDIP，包装形式及数量：管装，50，工作温度：0 to 70C，AD官网报价：8.26（100-499个）；7.76（1000+个）

AD744KRZ，封装：8-Lead SOIC，包装形式及数量：管装，98，工作温度：0 to 70C，AD官网报价：5.16（100-499个）；4.83（1000+个）

AD744KRZ-REEL，封装：8-Lead SOIC，包装形式及数量：卷带，2500，工作温度：0 to 70C，AD官网报价：5.16（100-499个）；4.83（1000+个）

AD744KRZ-REEL7，封装：8-Lead SOIC，包装形式及数量：卷带，1000，工作温度：0 to 70C，AD官网报价：4.83（1000+个）

AD744TH/883B，封装：8-Pin TO-99，包装形式及数量：管装，100，工作温度：-55 to 125C，AD官网报价：74.39（100-499个）；66.96（1000+个）

AD744的评估套件：

EVAL-HSAMP-1：通用型单通道高速运算放大器评估板

通用型单通道高速放大器评估板为裸板，允许用户快速完成各种运算放大器电路的原型设计，从而较大程度地降低风险，加快产品上市。这些评估板全部兼容RoHs标准。请参考下列订购指南和引脚数和封装，决定需要订购的型号。

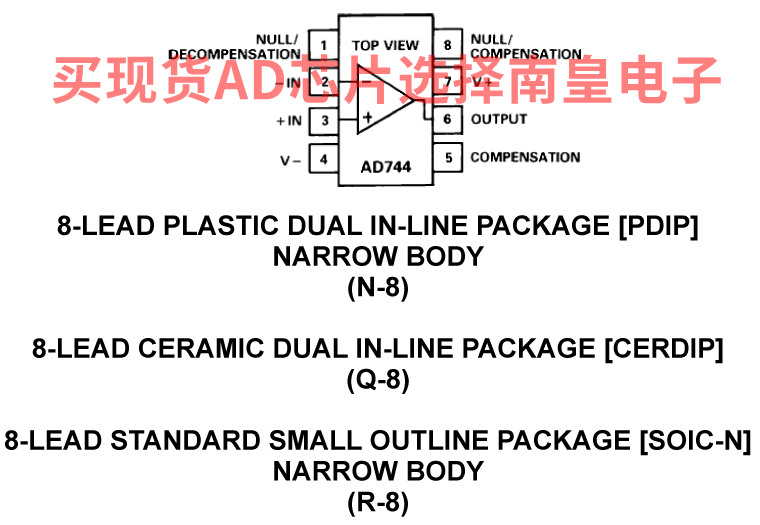

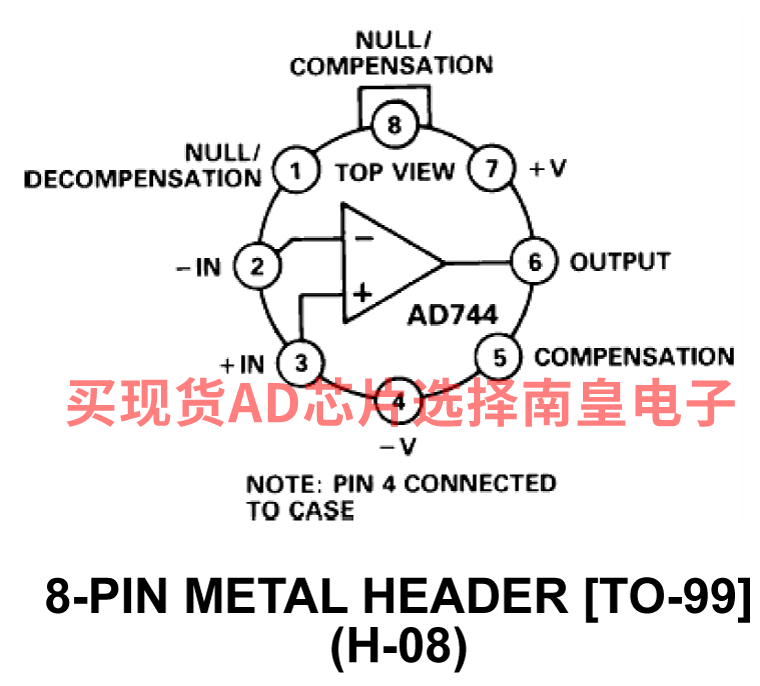

AD744的电路图解：
