AD7386/AD7387/AD7388 是 16 位、14 位和 12 位双路同步采样高速逐次逼近寄存器 (SAR) 模数转换器 (ADC)，采用 3.0 V 至 3.6 V 电源供电，吞吐速率最高可达 4 MSPS。模拟输入类型是单端输入，并在 CS 的下降沿进行采样和转换。

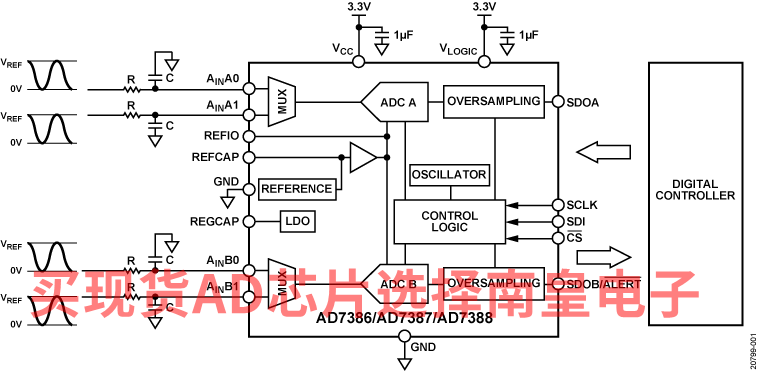

AD7386/AD7387/AD7388 具有片内时序控制器和集成式片内过采样模块，可改善低带宽下的动态范围并减少噪声。包含一个经过缓冲的内部 2.5 V 基准电压源。或者，可以使用高达 3.3 V 的外部基准电压源。转换过程和数据采集使用标准控制输入，因而可与微处理器或数字信号处理器 (DSP) 连接。AD7386 使用单独的逻辑电源，与 1.8 V、2.5 V 和 3.3 V 接口兼容。

AD7386/AD7387/AD7388 采用 16 引脚 LFCSP 封装，可在 −40°C 至 +125°C 的温度范围内工作。

产品特色

应用

• 电机控制位置反馈
• 电机控制电流检测
• 声纳
• 电源质量
• 数据采集系统
• 掺铒光纤放大器 (EDFA) 应用
• 同相和正交解调

• 16 位、14 位或 12 位双路同步采样 SAR ADC
• 单端模拟输入
• 4 通道，采用 2:1 多路复用器
• 通道时序控制器模式
• 高达 4 MSPS 的吞吐速率
• SNR（典型值）
• 87.5 dB (AD7386)，VREF = 3.3 V（外部）
• 84 dB (AD7387)，VREF = 3.3 V（外部）
• 73.8 dB (AD7388)
• 93 dB，OSR = 8，VREF = 2.5 V（内部）(AD7386)
• 片内过采样功能

• INL（典型值）
• ±1.5 LSB (AD7386)
• ±0.5 LSB (AD7387)
• ±0.2 LSB (AD7388)
• 分辨率提升功能
• 10 ppm/°C 时内部基准电压源为 2.5 V（最大值）
• 报警功能
• 工作温度范围 −40°C 至 +125°C

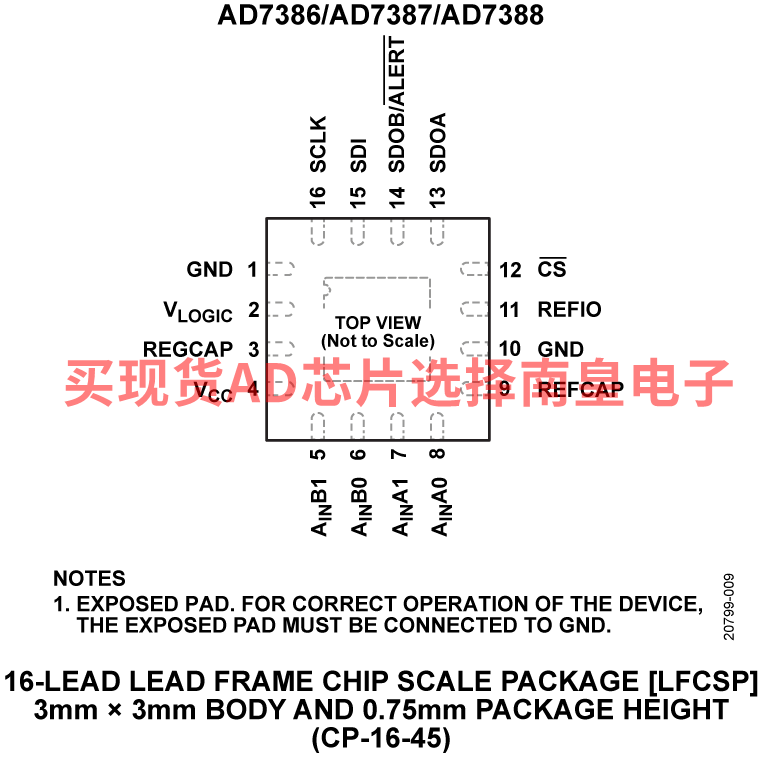

• 16 引脚 3 mm × 3 mm LFCSP

AD7387BCPZ-RL，封装：16-Lead LFCSP (3mm x 3mm x 0.75mm w/ EP)，包装形式及数量：卷带，5000，工作温度：-40 to 125C，AD官网报价：18.36（100-499个）；15.56（1000+个）

AD7387BCPZ-RL7，封装：16-Lead LFCSP (3mm x 3mm x 0.75mm w/ EP)，包装形式及数量：卷带，1500，工作温度：-40 to 125C，AD官网报价：18.36（100-499个）；15.56（1000+个）

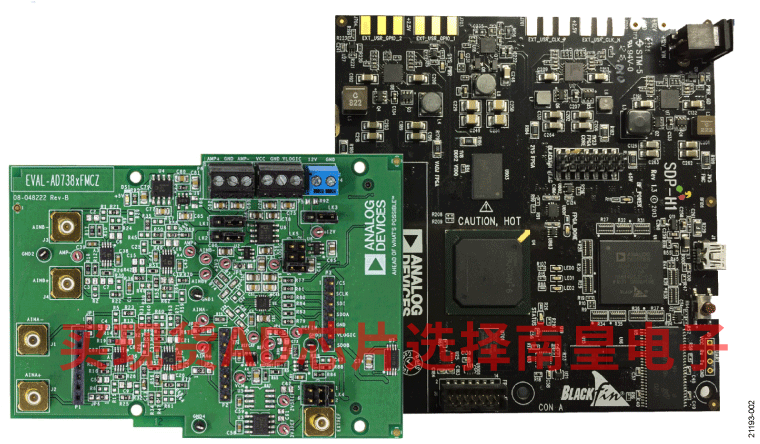

EVAL-AD7386FMCZ：AD7386 评估板

EVAL-AD7386FMCZ是一款全功能评估板，专为评估AD7386模数转换器(ADC)的全部特性而设计。该评估板可通过160路系统演示平台连接器P7由EVAL-SDP-CH1Z控制。EVAL-SDP-CH1Z板可通过PC的USB端口并使用分析控制评估(ACE)软件来控制评估板，ACE软件可从ACE软件页面下载。

EVAL-AD7386FMCZ可使用EVALAD7386FMCZ产品页面上的AD738x ACE插件评估AD7387和AD7388。主要的区别在于记录转换结果的SCLK的数量，这取决于每个泛型的分辨率。

AD7386/AD7387/AD7388数据手册中提供AD7386/AD7387/AD7388的完整技术规格。使用评估板时，应同时参阅这些规格和本用户指南。有关EVAL-SDP-CH1Z的全部详细信息，请访问SDP-H1产品页面。ACE软件页面上提供了综合ACE用户指南。
