- 制造厂商:AD
- 产品类别:精密模数转换器- 20 MSPS
- 技术类目:同步采样ADC
- 功能描述:双通道同步采样、14位、4 MSPS、SAR ADC,提供伪差分输入
- (AD代理渠道,提供当日发货、严格的质量标准,满足您的目标价格)

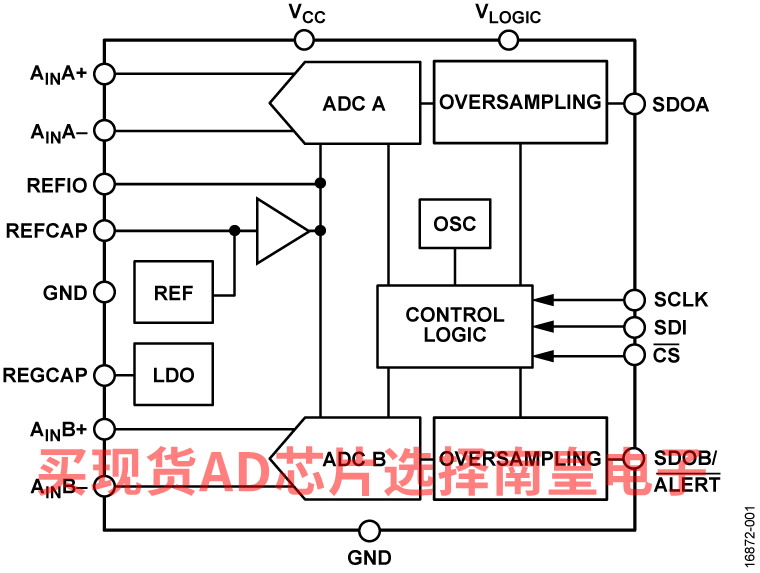

16位AD7383和14位AD7384是引脚兼容的双通道同步采样、高速、低功耗、逐次逼近寄存器(SAR)型模数转换器(ADC),采用3.0 V至3.6 V电源供电,吞吐速率高达4 MSPS。模拟输入类型为伪差分,并在CS下降沿进行采样和转换。
集成片内过采样模块可改善动态范围并在更低带宽下降低噪声。器件内置2.5 V缓冲基准电压源。或者,也可以使用最高3.3 V的外部基准电压源。
转换过程和数据采集过程均采用标准控制输入,可与微处理器或数字信号处理器(DSP)轻松接口。使用独立逻辑电源时,该器件兼容1.8 V、2.5 V和3.3 V接口。
AD7383和AD7384采用16引脚LFCSP封装,额定工作温度范围为-40°C至+125°C。
多功能引脚名称可能仅通过相关功能来引用。
产品聚焦
应用
- 电机控制位置反馈
- 电机控制电流检测
- 声纳
- 电能质量
- 数据采集系统
- 掺铒光纤放大器(EDFA)应用
- I/Q解调
- 双路16 位/14 位 ADC 系列
- 双路同步采样
- 全差分模拟输入
- 4 MSPS 的高吞吐转换率。
- SNR(典型值)
- 87.5 dB, VREF = 3.3 V 外用于16 位 AD7383
- 83.5 dB, VREF = 3.3 V 外用于16 位 AD7384
- 93.4 dB 当 RES = 1 且 OSR = 8 时
- 片内过采样功能
- 分辨率提升功能
- INL 误差(最大值)
- 2.5 LSBs,16 位 AD7383
- 1.0 LSB,14 位 AD7384
- 2.5 V 内部基准电压源
- 高速串行接口
- 工作温度范围 ?40°C 至 +125°C

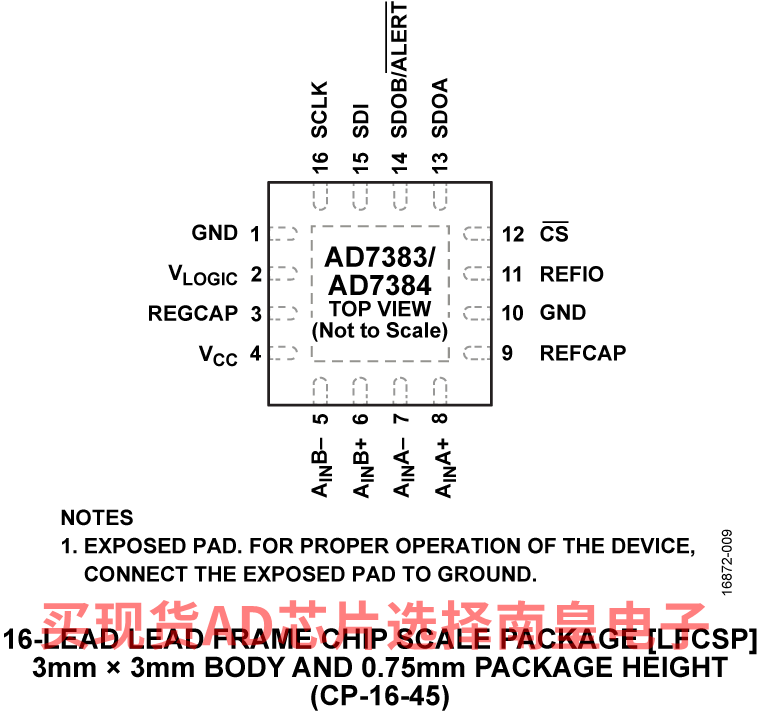

- 16 引脚 LFCSP, 3 mm × 3 mm
- 报警功能
AD7384BCPZ-RL,封装:16-Lead LFCSP (3mm x 3mm x 0.75mm w/ EP),包装形式及数量:卷带,5000,工作温度:-40 to 125C,AD官网报价:15.3(100-499个);12.97(1000+个)
AD7384BCPZ-RL7,封装:16-Lead LFCSP (3mm x 3mm x 0.75mm w/ EP),包装形式及数量:卷带,1500,工作温度:-40 to 125C,AD官网报价:15.3(100-499个);12.97(1000+个)
EVAL-AD7383:评估AD7383双通道同步采样、16位、4 MSPS、SAR ADC、伪差分输入

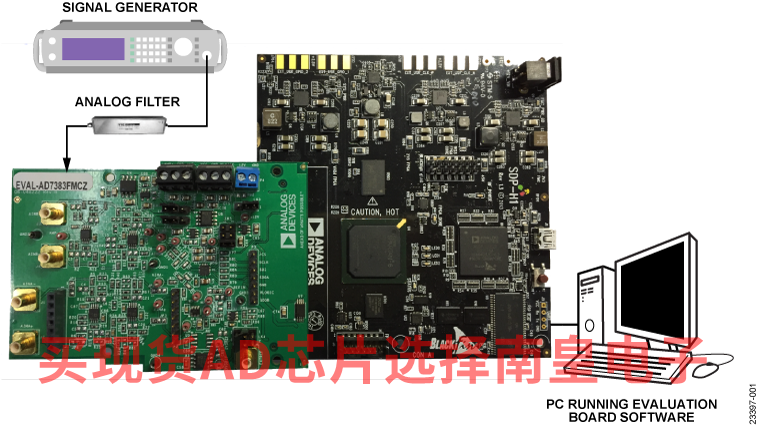

EVAL-AD7383FMCZ是一款全功能评估板,用于评估AD7383模数转换器(ADC)的全部特性。EVAL-AD7383FMCZ由EVAL-SDP-CH1Z (SDP-H1)系统演示平台(SDP)通过160路SDP连接器J4进行控制。SDP-H1可通过PC的USB端口并使用分析|控制|评估(ACE)软件来控制EVAL-AD7383FMCZ,ACE软件可从ACE软件页面或AD7383产品页面下载。
EVAL-AD7383FMCZ可用于评估AD7384(14位、4 MSPS)、AD4682 (16位、1 MSPS)和AD4683(16位、500 kSPS)伪差分、逐次逼近寄存器(SAR) ADC。AD7383和AD7384的区别在于输出转换结果时的时钟周期数,这与器件的分辨率相关。AD4682和AD4683的吞吐速率比AD7383低。
有关AD7383的完整详细信息,请参阅AD7383数据手册,在使用EVAL-AD7383FMCZ时,必须同时参阅该数据手册和用户指南。此外,SDP-H1评估板页面上提供了有关SDP-H1的完整详细信息,ACE 软件页面上提供了综合ACE用户指南。
