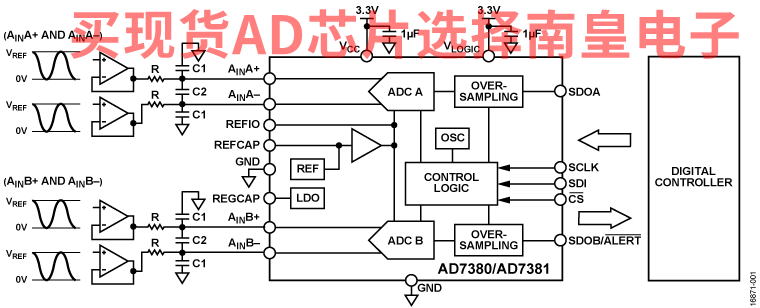

AD7380/AD7381分别为16位和14位引脚兼容系列双通道同步采样、高速、低功耗、逐次逼近寄存器(SAR)型模数转换器(ADC)，采用3.0 V至3.6 V电源供电，最高吞吐速率达4 MSPS。模拟输入类型为差分，接受宽共模输入电压，在CS下降沿进行采样和转换。

集成片内过采样模块可改善动态范围并在更低带宽下降低噪声。器件内置2.5 V缓冲基准电压源。或者，也可以使用最高3.3 V的外部基准电压源。

转换过程和数据采集过程均采用标准控制输入，可与微处理器或数字信号处理器(DSP)轻松接口。使用独立逻辑电源时，该器件兼容1.8V、2.5V和3.3 V接口。

AD7380/AD7381采用16引脚引线框芯片级封装(LFCSP)，额定工作温度范围为-40°C至+125°C。

产品聚焦

应用

• 电机控制位置反馈
• 电机控制电流检测
• 声纳
• 电能质量
• 数据采集系统
• EDFA应用
• I/Q解调

• 16位/14位ADC系列
• 双通道同步采样
• 全差分模拟输入
• 吞吐转换速率：4 MSPS
• SNR（典型值）
  • 92.5 dB，VREF = 3.3 V外部，AD7380（16位）
  • 85.4 dB，VREF = 3.3 V外部，AD7381（14位）
  • 101 dB（采用×16 OSR）
• 片内过采样功能
• 分辨率增强功能

• INL（最大值）
  • 2.0 LSB（16位）
  • 1.0 LSB（14位）
• 2.5 V内部基准电压
• 高速串行接口
• 工作温度范围：-40°C至+125°C
• 16引脚LFCSP封装，3 mm × 3 mm
• 宽共模范围
• 警报功能

AD7381BCPZ-R2，封装：16-Lead LFCSP (3mm x 3mm x 0.75mm w/ EP)，包装形式及数量：卷带，250，工作温度：-40 to 125C，AD官网报价：

AD7381BCPZ-RL，封装：16-Lead LFCSP (3mm x 3mm x 0.75mm w/ EP)，包装形式及数量：卷带，5000，工作温度：-40 to 125C，AD官网报价：17.6（100-499个）；14.92（1000+个）

AD7381BCPZ-RL7，封装：16-Lead LFCSP (3mm x 3mm x 0.75mm w/ EP)，包装形式及数量：卷带，1500，工作温度：-40 to 125C，AD官网报价：17.6（100-499个）；14.92（1000+个）

EVAL-AD738xFMCZ：适用于 AD7380/AD7381 双路同步采样 16/14 位 SAR ADC 的评估板。

EVAL-AD7380FMCZ和EVAL-AD7381FMCZ均为全功能评估板，用于评估AD7380和AD7381模数转换器(ADC)的全部特性。这些评估板可通过160路系统演示平台(SDP)连接器J4由EVAL-SDP-CH1Z控制。EVAL-SDP-CH1Z板可通过PC的USB端口并使用分析、控制、评估(ACE)软件来控制评估板，ACE软件可从ACE软件页面下载。

AD7380/AD7381数据手册中提供AD7380和AD7381的完整技术规格。使用评估板时，应同时参阅这些规格和该用户指南。有关EVAL-SDP-CH1Z的全部详细信息，请访问SDP-H1产品页面。ACE软件页面上提供了综合ACE用户指南。

EVAL-AD7380FMCZ可用于评估AD4680和AD4681。AD4680和AD4681与AD7380相比具有较低的吞吐速率（分别为1 MSPS和500 kSPS）。通过调整时钟速度和采样频率，可调整吞吐量以适合AD4680和AD4681。

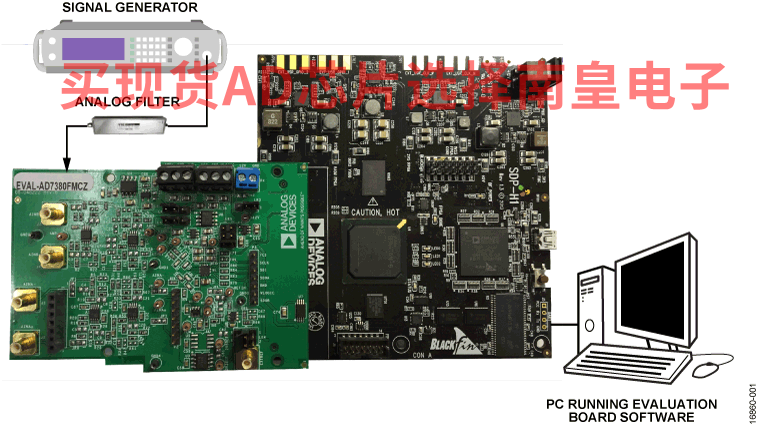

该用户指南中的图1显示EVAL-AD7380FMCZ板的典型设置。EVAL-AD7381FMCZ板的设置与EVAL-AD7380FMCZ设置相同。
