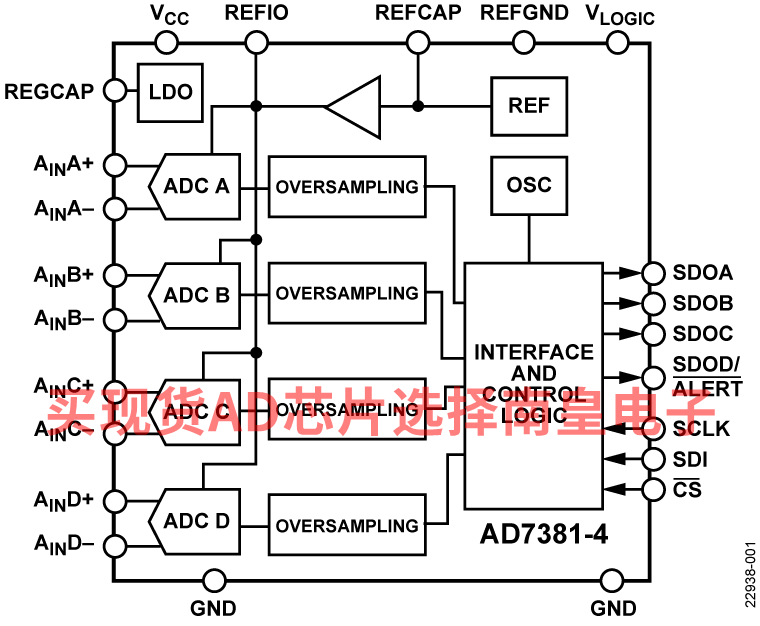

AD7381-4是一款16位、四通道、同步采样、高速、逐次逼近寄存器(SAR)模数转换器(ADC)，采用3.0 V至3.6 V电源供电，最高吞吐速率达4 MSPS。模拟输入类型为差分，接受宽共模输入电压，模拟输入在CS下降沿进行采样和转换。

AD7381-4具有片内过采样模块，可改善动态范围并在更低带宽下降低噪声。过采样可将分辨率提升多达两位。器件内置2.5 V缓冲基准电压源(10 ppm/°C)。或者，也可以使用最高3.3 V的外部基准电压源。

转换过程和数据采集过程均采用标准控制输入，可与微处理器或数字信号处理器(DSP)轻松接口。转换结果可通过4线模式同时输出以提供更快的吞吐速率或者在允许较慢的吞吐速率时通过1线串行模式输出。使用独立逻辑电源时，该器件兼容1.8V、2.5V和3.3 V接口。

应用

• 电机控制位置反馈
• 电机控制电流检测
• 数据采集系统
• 掺铒光纤放大器(EDFA)应用
• 同相和正交解调

产品特色

• 四通道同步采样和转换。
• 引脚兼容产品系列。
• 高吞吐速率，14位为4 MSPS。
• 节省空间的4 mm x 4 mm LFCSP封装。
• 集成过采样模块可提高动态范围、减少噪声并降低SCLK速度要求。
• 具有宽共模范围的差分模拟输入。
• 小采样电容可降低放大器驱动负担。

• 14位ADC系列
• 四路同步采样
• 全差分模拟输入
• 宽共模范围
• 高吞吐速率：4 MSPS
• 缓冲2.5V内部电压基准（10 ppm/°C最大值）
• 片内过采样功能
• 最大INL：1.5 LSB

• SNR（典型值）
  • VREF = 3.3 V时为85.3 dB
  • OSR=8、RES=1时为90.6 dB（×滚动平均过采样）
• 解析度提高2位
• 超出范围指示器 (警报)
• 高速串行接口
• 工作温度范围 −40°C至+125°C

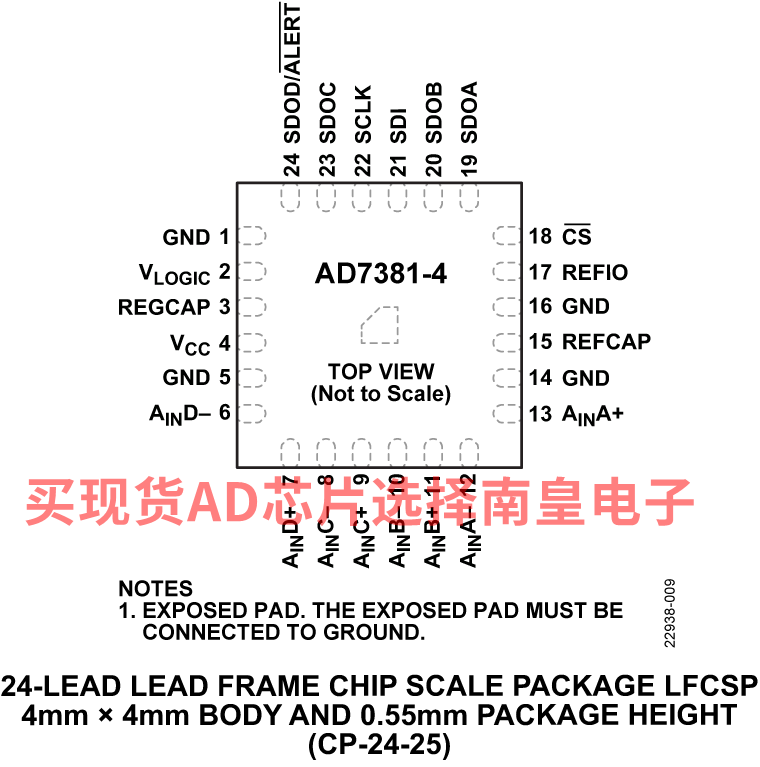

• 4 mm × 4 mm 24引脚LFCSP

AD7381-4BCPZ，封装：24-Lead LFCSP (4mm x 5mm w/ EP)，包装形式及数量：托盘，490，工作温度：-40 to 125C，AD官网报价：22.87（100-499个）；19.39（1000+个）

AD7381-4BCPZ-RL，封装：24-Lead LFCSP (4mm x 5mm w/ EP)，包装形式及数量：卷带，5000，工作温度：-40 to 125C，AD官网报价：22.87（100-499个）；19.39（1000+个）

AD7381-4BCPZ-RL7，封装：24-Lead LFCSP (4mm x 5mm w/ EP)，包装形式及数量：卷带，1000，工作温度：-40 to 125C，AD官网报价：22.87（100-499个）；19.39（1000+个）

EVAL-AD7380-4FMCZ：AD7380-4评估板差分输入、四路、外部基准电压源同步采样，16位SAR ADC

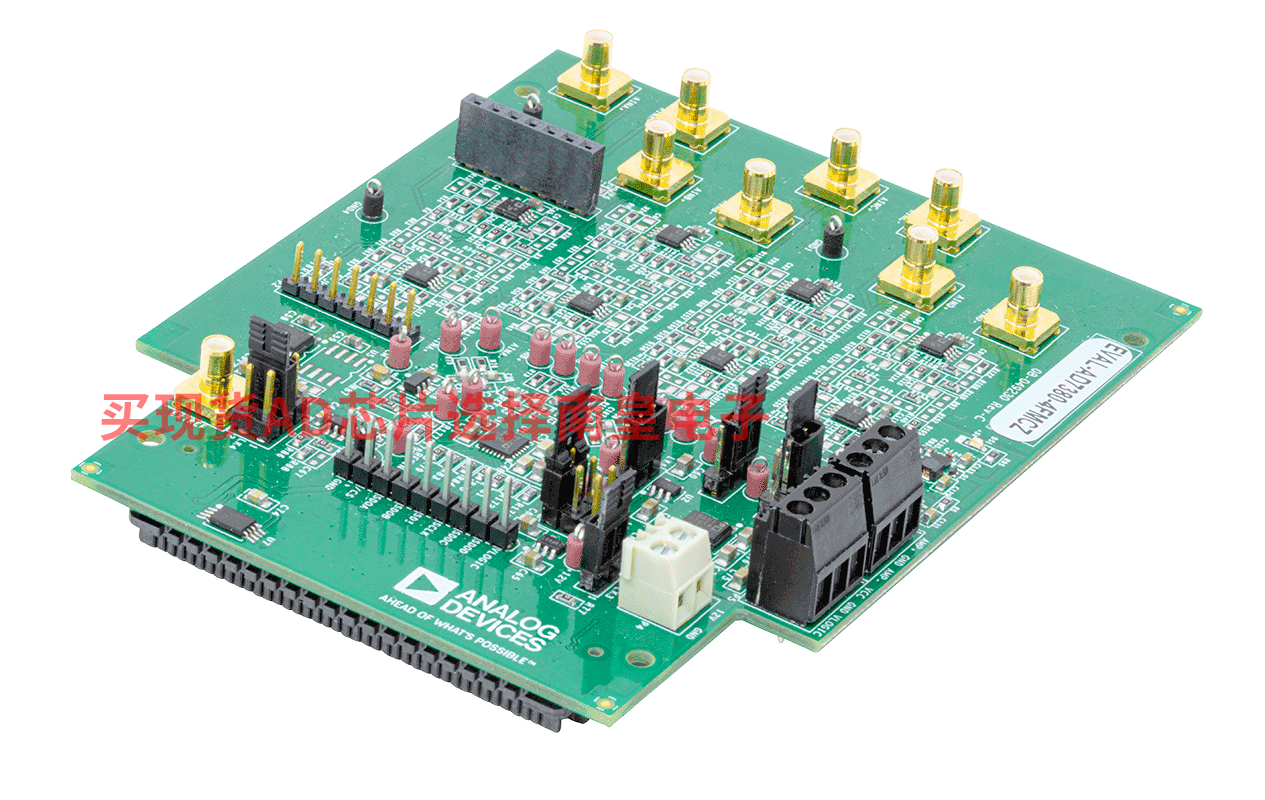

EVAL-AD7380-4FMCZ是一款功能完备的评估板，用于评估AD7380-4模数转换器（ADC）的所有特性。EVAL-AD7380-4FMCZ可由高速系统演示平台EVAL-SDP-H1控制器板通过160向系统演示平台（SDP）接头P7进行控制。SDP-H1板通过PC的USB端口，利用分析、控制和评估 (ACE) 软件控制EVAL-AD7380-4FMCZ，上述软件可从ACE软件页面下载。注意，也可通过将JP4移动到3位置，并移除R5来选择内部基准，将EVAL-AD7380-4FMCZ用于评估AD7389-4。也可通过调整软件中时钟周期的数量，将EVAL-AD7380-4FMCZ用于评估AD7381-4。

AD7380-4、AD7389-4和AD7381-4的完整规格参见AD7380-4、AD7389-4和AD7381-4的数据手册。使用EVAL-AD7380-4FMCZ时，应参阅相应的数据手册，同时参阅本用户指南。SDP-H1产品页面上提供了有关SDP-H1板的完整详细信息。全面的ACE用户指南参见ACE软件页。
