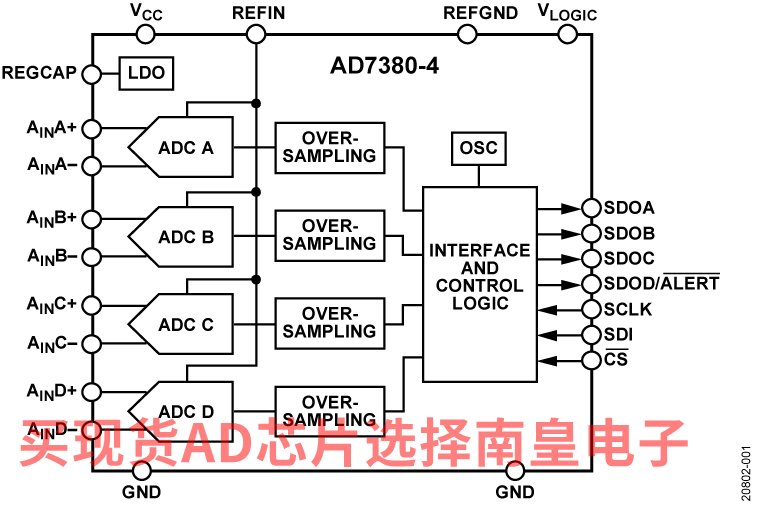

AD7380-4是一款16位兼容型四通道同步采样、高速、逐次逼近寄存器(SAR)模数转换器(ADC)，采用3.3 V电源供电，最高吞吐速率达4 MSPS。差分模拟输入接受宽共模输入电压，在CS下降沿进行采样和转换。

AD7380-4具有片内过采样模块，可改善动态范围并在更低带宽下降低噪声。过采样可将分辨率提升多达两位。REFIN引脚的基准电压范围为2.5至3.3V。

转换过程和数据采集过程均采用标准控制输入，可与微处理器或数字信号处理器(DSP)轻松接口。转换结果可通过4线模式同时输出以提供更快的吞吐速率，或者在允许较慢的吞吐速率时通过1线串行模式输出。使用独立逻辑电源时，该器件兼容1.8V、2.5V和3.3 V接口。

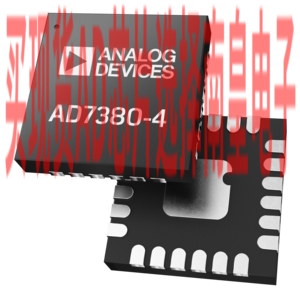

AD7380-4采用24引脚引线架构芯片级封装（LFCSP），工作温度范围为 −40°C至+125°C。

应用

• 电机控制位置反馈
• 电机控制电流检测
• 数据采集系统
• 掺铒光纤放大器(EDFA)应用
• 同相和正交解调

产品特色

• 16位ADC系列
• 四路同步采样
• 全差分模拟输入
• 高吞吐速率：4 MSPS
• SNR：VREF = 3.3 V时为91 dB（典型值）
• 片内过采样功能
• SNR：OSR = 8×、RES = 1时为97.7 dB（典型值）

• 解析度提高2位
• 超出范围指示器 (警报)
• 积分非线性：3 LSB（最大值）
• 高速串行接口
• 温度范围：−40°C至+125°C

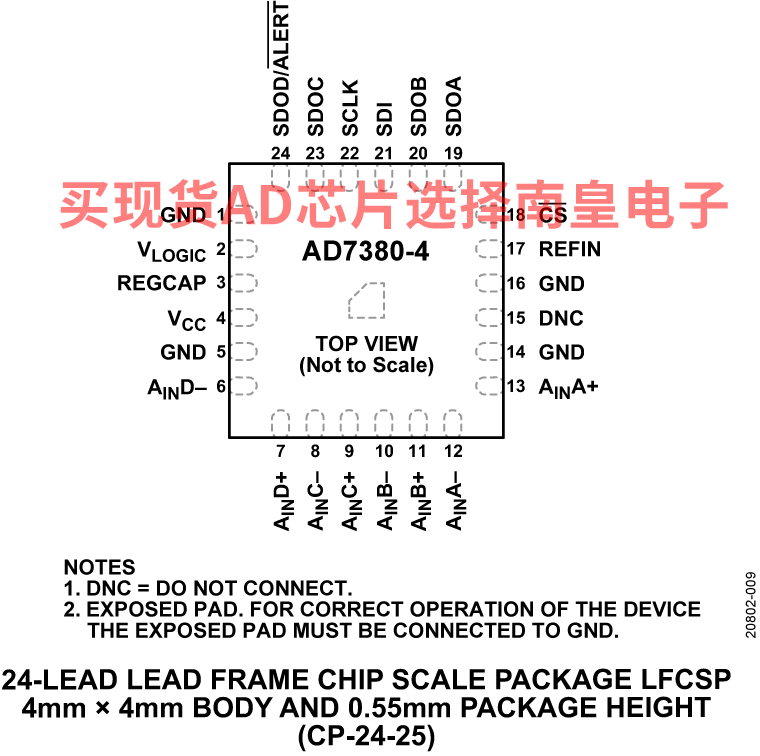

• 4 mm× 4 mm 24引脚LFCSP

AD7380-4BCPZ，封装：24-Lead LFCSP (4mm x 4mm x 0.55mm)，包装形式及数量：托盘，490，工作温度：-40 to 125C，AD官网报价：25.40（100-499个）；21.53（1000+个）

AD7380-4BCPZ-RL，封装：24-Lead LFCSP (4mm x 4mm x 0.55mm)，包装形式及数量：卷带，5000，工作温度：-40 to 125C，AD官网报价：25.40（100-499个）；21.53（1000+个）

AD7380-4BCPZ-RL7，封装：24-Lead LFCSP (4mm x 4mm x 0.55mm)，包装形式及数量：卷带，1000，工作温度：-40 to 125C，AD官网报价：25.40（100-499个）；21.53（1000+个）

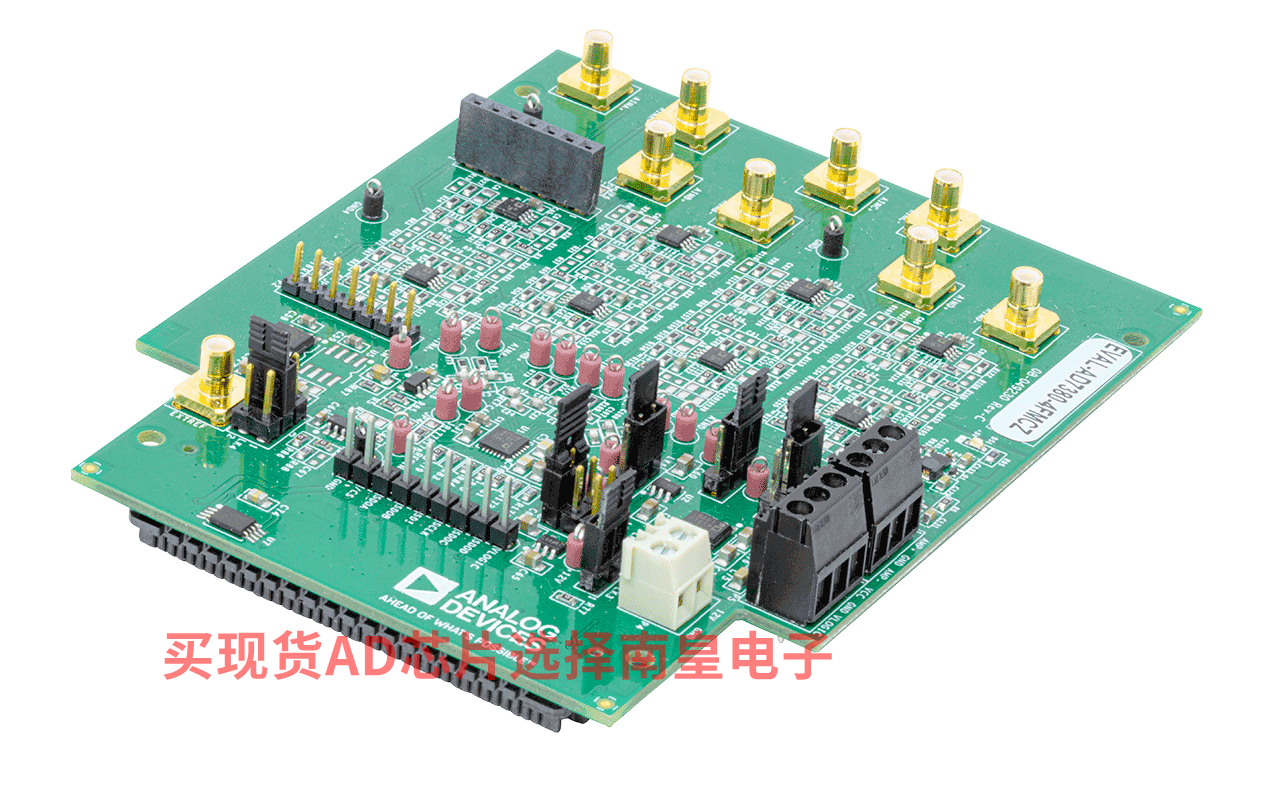

EVAL-AD7380-4FMCZ：AD7380-4评估板差分输入、四路、外部基准电压源同步采样，16位SAR ADC

EVAL-AD7380-4FMCZ是一款功能完备的评估板，用于评估AD7380-4模数转换器（ADC）的所有特性。EVAL-AD7380-4FMCZ可由高速系统演示平台EVAL-SDP-H1控制器板通过160向系统演示平台（SDP）接头P7进行控制。SDP-H1板通过PC的USB端口，利用分析、控制和评估 (ACE) 软件控制EVAL-AD7380-4FMCZ，上述软件可从ACE软件页面下载。注意，也可通过将JP4移动到3位置，并移除R5来选择内部基准，将EVAL-AD7380-4FMCZ用于评估AD7389-4。也可通过调整软件中时钟周期的数量，将EVAL-AD7380-4FMCZ用于评估AD7381-4。

AD7380-4、AD7389-4和AD7381-4的完整规格参见AD7380-4、AD7389-4和AD7381-4的数据手册。使用EVAL-AD7380-4FMCZ时，应参阅相应的数据手册，同时参阅本用户指南。SDP-H1产品页面上提供了有关SDP-H1板的完整详细信息。全面的ACE用户指南参见ACE软件页。
