AD7366（真双极性输入、双核12位、双通道、同时采样SAR ADC）-AD代理

AD7366的基本参数

制造厂商：AD
产品类别：精密模数转换器- 20 MSPS
技术类目：同步采样ADC
功能描述：真双极性输入、双核12位、双通道、同时采样SAR ADC
（AD代理渠道，提供当日发货、严格的质量标准，满足您的目标价格）

AD7366的产品详情：

AD7366/AD7367是双核12位/14位、高速、低功耗、逐次逼近型模数转换器(ADC)，最高吞吐量可达1 MSPS。这种器件内置两个ADC，两者之前均配有一个双通道多路复用器及一个低噪声、宽带宽采样保持放大器。

AD7366/AD7367采用ADI公司工业CMOS工艺(iCMOS1)制造，该技术平台兼具低电压和高电压CMOS的优点。利用iCMOS工艺，AD7366/AD7367不仅降低了功耗和封装尺寸，而且能接受高电压双极性信号。AD7366/AD7367可以输入±10 V范围、±5 V范围及0 V至10 V范围内的真双极性模拟信号。

AD7366/AD7367拥有2.5 V的片内基准电压源，可以禁用该电压以便使用外部基准电压源。如果将3 V的基准电压施加于DCAPA和DCAPB引脚，则AD7366/AD7367就能接受±12 V真双极性模拟输入。对于±12 V输入范围，需要采用最低±12 V的VDD和VSS电源。

产品聚焦

AD7366/AD7367可以输入真双极性模拟信号以及±10 V、±5 V、±12 V（使用外部基准电压）和0 V至10 V范围内的单极性信号。

具备两个完整的ADC功能，可以实现两个通道同时采样和转换。

1 MSPS串行接口：SPI/QSPI/DSP/MICROWIRE兼容接口。

1iCMOS工艺技术。工业/仪器设备OEM的模拟系统设计师需要能在较高电压下工作的高性能IC，对于他们而言，iCMOS就是一个技术平台，基于该平台能够开发出可采用30 V电源、工作电压±15 V的模拟IC，同时可大大降低功耗、缩小封装尺寸并提升交流与直流性能。

AD7366的优势和特点：

双核12位/14位、双通道ADC
真双极性模拟输入
可编程输入范
±10 V、±5 V、0 V至10 V
±12 V（使用3 V外部基准电压）
吞吐速率：1 MSPS
转换与读取同时进行，时间小于1 μs
低功耗：
正常模式下为8.3 mA（典型值）
关断模式下为320 nA（典型值）
高模拟输入阻抗
AD7366
信噪比：72 dB（50 kHz输入频率）
12位无失码
AD7367
信噪比：76 dB（50 kHz输入频率）
14位无失码
精确的2.5 V ± 0.2%片内基准电压源
工作温度范围：−40°C至+85℃
高速串行接口，兼容SPI、QSPI、MICROWIRE和DSP

AD7366具体的完整产品型号参数及价格（美元）：

AD7366BRUZ，封装：24-Lead TSSOP，包装形式及数量：管装，62，工作温度：-40 to 85C，AD官网报价：6.63（100-499个）；5.69（1000+个）

AD7366BRUZ-500RL7，封装：24-Lead TSSOP，包装形式及数量：卷带，500，工作温度：-40 to 85C，AD官网报价：6.63（100-499个）；5.69（1000+个）

AD7366BRUZ-RL7，封装：24-Lead TSSOP，包装形式及数量：卷带，1000，工作温度：-40 to 85C，AD官网报价：6.63（100-499个）；5.69（1000+个）

AD7366的评估套件：

EVAL-AD7366：AD7366 评估板

EVAL-AD7366CBZ是针对AD7366的全功能评估套件。此评估板可单独使用，也可与评估控制器板配合使用。配合评估控制器板使用时，用户可利用提供的软件对ADC进行详尽的性能分析。此软件还包括技术笔记，说明评估板在单独使用以及配合评估控制器板使用时的操作与设置。

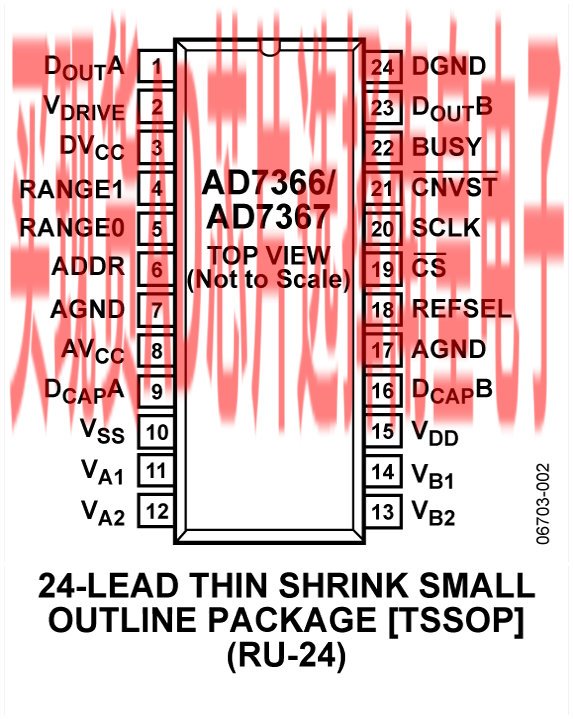

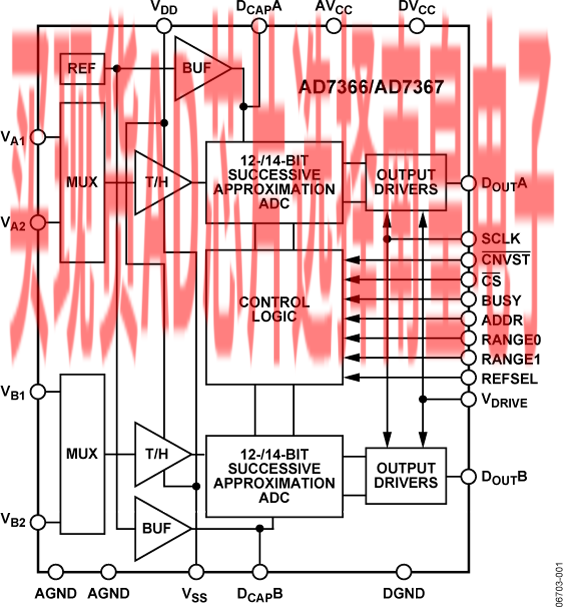

AD7366的电路图解：
