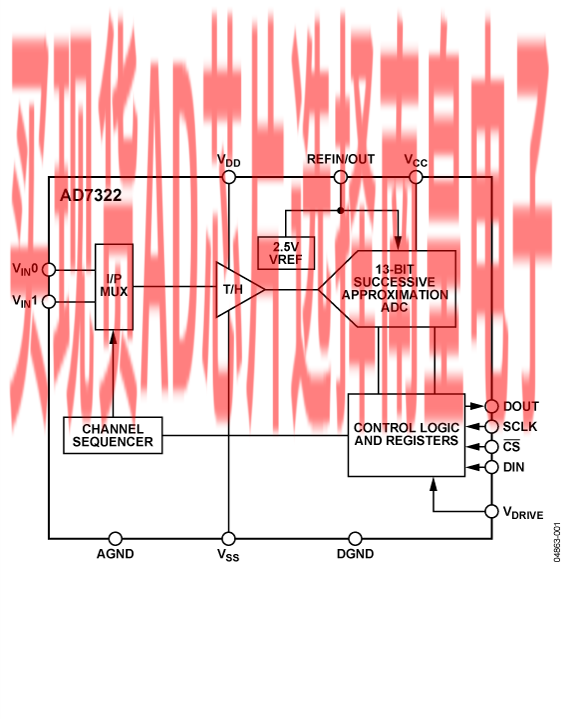

AD7322*是一款基于iCMOS（工业CMOS）工艺的双通道、12位带符号位的逐次逼近型ADC。 iCMOS是一种将高压硅与亚微米CMOS及互补双极性技术相结合的工艺。通过这种工艺，能开发工作在33V高电压下的高性能模拟IC，其体积性能比是以往的高压器件所无法实现的。 与采用传统CMOS工艺的模拟IC不同，iCMOS元件不但可以输入双极性信号，同时还能提升性能，大幅降低功耗并减小封装尺寸。

AD7322可输入真双极性模拟信号，它有四种软件可选输入范围：±10 V、±5 V、±2.5 V和0至+10 V。每个模拟输入通道支持独立编程，可设为四个输入范围之一。 AD7322中的模拟输入通道可通过编程设为单端、真差分或伪差分三种模式。

该ADC内置一个2.5 V的基准电压，也可采用支持外部基准。如果在REFIN/OUT引脚上施加3V基准电压，AD7322则可接受±12 V真双极性模拟输入。对于±12V输入范围，需采用最低±12V的VDD和 VSS 电源。该ADC配有一个高速串行接口，最高呑吐量可达1 MSPS。

**受美国专利第6,731,232.号保护。

ol { margin-top:0px; margin-right:0px; margin-bottom:0px; margin-left:25px; padding-top:0px; padding-right:0px; padding-bottom:10px; padding-left:0px;} li { padding-top:0px; padding-right:0px; padding-bottom:5px; padding-left:0px; margin-top:0px; margin-right:0px; margin-bottom:0px; margin-left:0px;}

产品聚焦

AD7322可输入真双极性模拟信号，±10V、±5V、±2.5V和0V至10V单极信号

两个模拟输入可配置为两个单端输入、一个真差分输入或一个伪差分输入

1 MSPS串行接口。 SPI-/QSPI-/DSP-/MICROWIRE-兼容接口

低功耗：最大30 mW（呑吐量为1 MSPS时）

通道序列器

• 12位带符号位SAR ADC
• 真双极性模拟输入
• 软件可选输入范围：
  ± 10V, ± 5V, ± 2.5V, 0至 10V
• 两个带通道序列器的模拟输入
• 支持单端、真差分和伪差分三种模式

• 高模拟输入阻抗
• 低功耗：26 mW
• 全功率信号带宽： >13 MHz
• 2.5 V内部基准电压
• 高速串行接口 – 1 MSPS 呑吐量
• 有关8通道和4通道等效器件，请分别参阅AD7328和AD7324

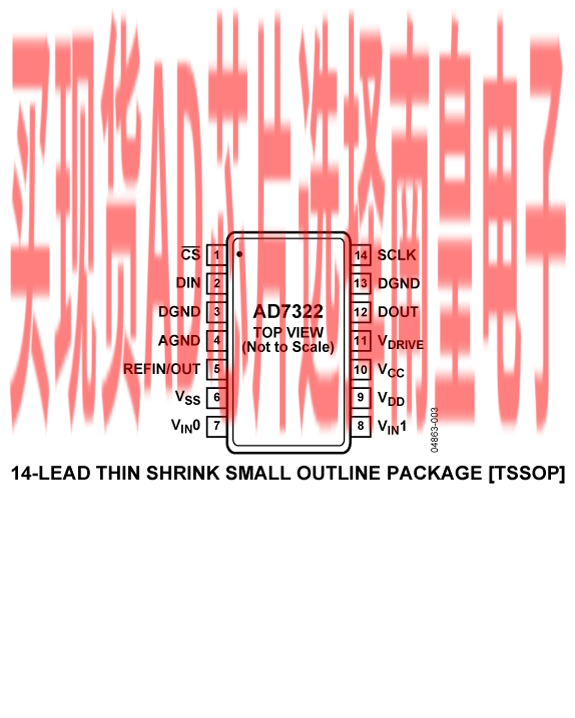

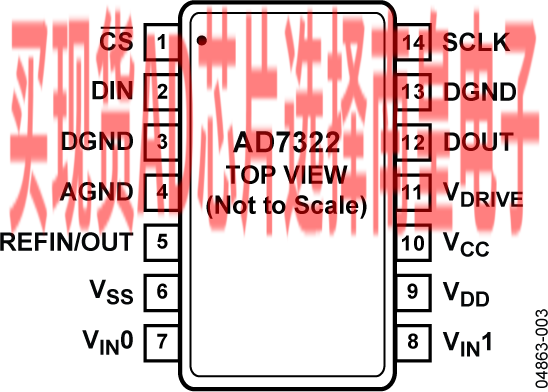

AD7322BRUZ，封装：14-Lead TSSOP，包装形式及数量：管装，96，工作温度：-40 to 85C，AD官网报价：6.41（100-499个）；5.45（1000+个）

AD7322BRUZ-REEL7，封装：14-Lead TSSOP，包装形式及数量：卷带，1000，工作温度：-40 to 85C，AD官网报价：5.45（1000+个）

EVAL-AD7322：AD7322 评估板

EVAL-AD7322CBZ是针对AD7322的全功能评估套件。此评估板可单独使用，也可与评估控制器板配合使用。配合评估控制器板使用时，用户可利用提供的软件对ADC进行详尽的性能分析。此软件还包括技术笔记，说明评估板在单独使用以及配合评估控制器板使用时的操作与设置。

---

EVAL-AD7328：AD7328 评估板

EVAL-AD7328CBZ是针对AD7328的全功能评估套件。此评估板可单独使用，也可与评估控制器板配合使用。配合评估控制器板使用时，用户可利用提供的软件对ADC进行详尽的性能分析。此软件还包括技术笔记，说明评估板在单独使用以及配合评估控制器板使用时的操作与设置。
