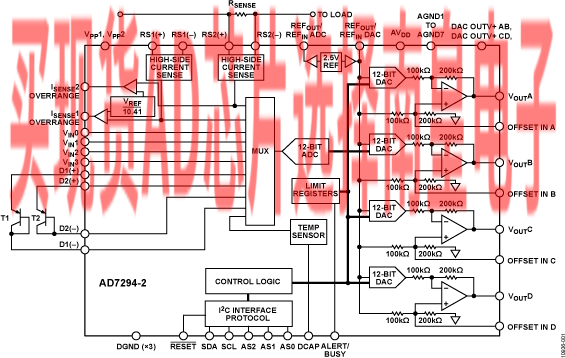

AD7294-2是一种单芯片解决方案，集电流、电压和温度监控和控制所需的全部通用功能于一体。该器件包括用于分流电阻器电流监控的低压(±200 mV)模拟输入检测放大器、温度检测输入和四个非专用型模拟输入通道，这些通道以多路复用方式接入一个转换时间为3 μs的SAR型模数转换器(ADC)。数模转换器(DAC)和ADC均通过高精度内部基准电压驱动。四个12位DAC为电压控制提供所需输出。AD7294-2同时还包括用于警报功能的限值寄存器。该器件的设计符合高压规范： 电流检测输入59.4 V；以及高达15 V DAC的输出电压。

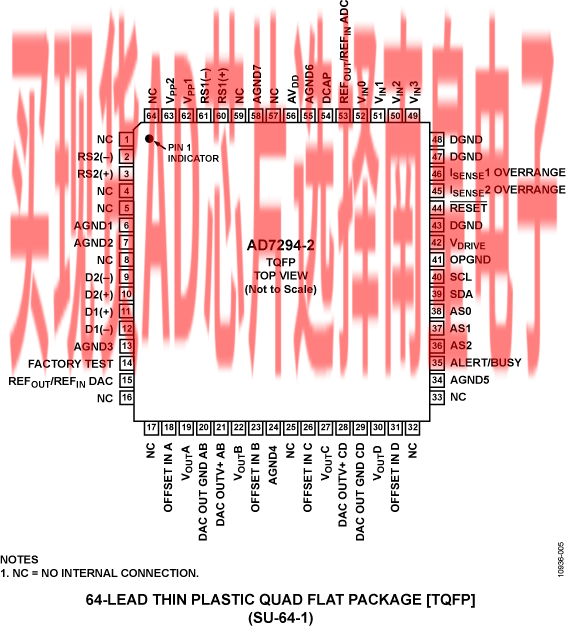

AD7294-2是一种高度集成的解决方案，包括对蜂窝基站应用中的功率放大器进行精确控制所需要的全部功能。在这类应用中，DAC可提供12位分辨率，用以控制功率晶体管的偏置电流。同时集成基于热二极管的温度传感器，以补偿温度效应。ADC对高端电流和温度进行监控。该功能集成于64引脚TQFP封装内，其工作温度为：−40°C至+105°C。

应用

• 蜂窝基站
  GSM、EDGE、UMTS、CDMA、TD-SCDMA、W-CDMA、WiMAXM
• 点对多点及其他射频传输系统
• 12 V、24 V、48 V车载应用
• 工业控制

• 12位SAR ADC，转换时间为3 μs
  4个非专用模拟输入
  差分/单端
  VREF、2 × VREF 输入范围
• 2个高端电流检测输入
  工作电压范围：5 V至59.4 V
  最大增益误差：0.75%
  输入范围：±200 mV
• 2个外部二极管温度传感器输入
  测量范围：−55℃ to +150℃
  精度：±2℃
  串联电阻抵消

• 1个内部温度传感器： 精度：
• 内置监控功能
  每通道均配有最小/最大值记录器
  可编程报警阈值
  可编程迟滞
• 欲了解更多特性，请参考数据手册

AD7294-2BSUZ-RL，封装：64-Lead TQFP (7mm x 7mm)，包装形式及数量：卷带，2000，工作温度：-40 to 105C，AD官网报价：

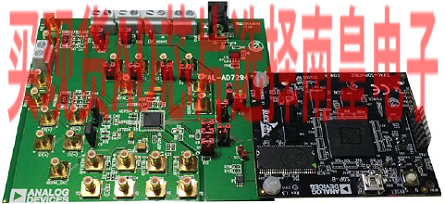

EVAL-AD7294-2：AD7294-2 评估板

有关AD7294-2的完整详情可参考ADI公司提供的 AD7294-2数据手册，使用评估板时，应同时参阅数据手册和本用户指南。“评估板硬件”部分说明了各种连接选项的配置。

评估板通过SDP板与PC的USB端口连接。软件与评估板一同提供，便于用户设置AD7294-2。

该套件需要为系统演示平台购买控制器板( EVAL-SDP-CB1Z)。

SDP-S需要与该产品一同订购。SDP控制器板在以下订购指南中单独列出(EVAL-SDP-CB1Z)。如果以前未购买过SDP控制器板，请购买该产品以确保获得完整的评估设置。
