AD7276是一款12位高速、低功耗的逐次逼近型模数转换器(ADC)。工作电压为：2.35V至3.6 V单电源，最高吞吐速率可达3 MSPS。内部包含一个低噪声、宽带宽采样保持放大器，可处理55 MHz以上的输入频率。

转换过程和数据采集过程通过/CS和串行时钟进行控制，从而为器件与微处理器或DSP接口创造了条件。输入信号在/CS的下降沿进行采样，而转换同时在此处启动。该器件不存在流水线延迟。

AD7276采用先进的设计技术，可在高吞吐速率的情况下实现极低的功耗。

该器件采用内部基准电压，从VDD直接获得，从而为ADC提供了较宽的动态输入范围，因此，其模拟输入范围为0至VDD。转换速率取决于SCLK。

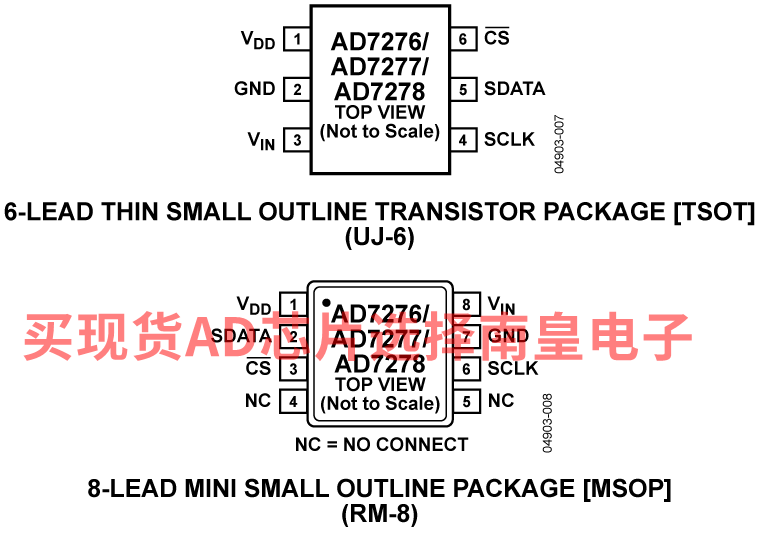

产品聚焦- 3 MSPS ADC，采用6引脚TSOT封装
- AD7476/AD7477/AD7478和AD7476A/AD7477A/ AD7478A引脚兼容
- 高吞吐速率、低功耗
- 灵活的功耗/串行时钟速度管理，支持在低吞吐速率时实现较高的电源效率。
- 基准电压从电源获得
- 无流水线延迟。这些器件采用标准逐次逼近型ADC，通过/CS输入与一次性转换控制可实现对采样时间的精确控制。

• 吞吐速率： 3 MSPS
• 额定电压(VDD)：2.35 V至3.6 V
• 功耗：
  12.6 mW（3 MSPS，3 V电源）
• 宽输入带宽：
  70 dB SNR（1 MHz输入频率）

• 灵活的功耗/串行时钟速度管理
• 无流水线延迟
• 温度范围：−40°C至+125°C
• 欲了解更多特性，请参考数据手册。

AD7276ARMZ，封装：8-Lead MSOP，包装形式及数量：管装，50，工作温度：-40 to 125C，AD官网报价：5.28（100-499个）；4.33（1000+个）

AD7276ARMZ-REEL，封装：8-Lead MSOP，包装形式及数量：卷带，3000，工作温度：-40 to 125C，AD官网报价：5.28（100-499个）；4.33（1000+个）

AD7276AUJZ-500RL7，封装：6-Lead TSOT，包装形式及数量：卷带，500，工作温度：-40 to 125C，AD官网报价：2.7（100-499个）；2.29（1000+个）

AD7276AUJZ-REEL7，封装：6-Lead TSOT，包装形式及数量：卷带，3000，工作温度：-40 to 125C，AD官网报价：2.29（1000+个）

AD7276BRMZ，封装：8-Lead MSOP，包装形式及数量：管装，50，工作温度：-40 to 125C，AD官网报价：5.28（100-499个）；4.33（1000+个）

AD7276BRMZ-REEL，封装：8-Lead MSOP，包装形式及数量：卷带，3000，工作温度：-40 to 125C，AD官网报价：5.28（100-499个）；4.33（1000+个）

AD7276BUJZ-500RL7，封装：6-Lead TSOT，包装形式及数量：卷带，500，工作温度：-40 to 125C，AD官网报价：4.33（1000+个）

AD7276BUJZ-REEL7，封装：6-Lead TSOT，包装形式及数量：卷带，3000，工作温度：-40 to 125C，AD官网报价：4.33（1000+个）

AD7276YUJZ-500RL7，封装：6-Lead TSOT，包装形式及数量：卷带，500，工作温度：-40 to 125C，AD官网报价：3.1（1000+个）

AD7276YUJZ-REEL7，封装：6-Lead TSOT，包装形式及数量：卷带，3000，工作温度：-40 to 125C，AD官网报价：3.1（1000+个）

EVAL-AD7276：AD7276 评估板

EVAL-AD7276SDZ是用于AD7276的全功能评估套件。该评估板能够以独立模式工作，或者与EVAL-SDP-CB1Z系统开发平台配合使用。与系统开发平台配合使用时，用户通过随附的软件可以对ADC的性能执行详尽分析。此软件包含技术笔记，其中说明评估板以独立模式工作或者与系统开发平台配合使用时的工作和设置情况。在独立模式下工作时，建议使用ADZS-BRKOUT-EX3分线板连接各种控制引脚。
