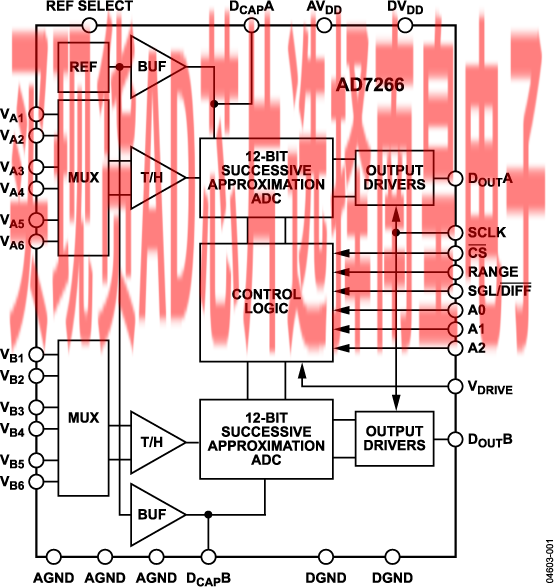

AD7266是一款双通道、12位、高速、低功耗、逐次逼近型ADC，采用2.7 V至5.25 V单电源供电，最高呑吐速率可达2 MSPS。这款器件内置两个ADC，两者之前均配有一个3通道多路复用器和一个能够处理30 MHz以上输入频率的低噪声、宽带宽采样保持放大器。

转换过程和数据采集过程均采用标准控制输入，可与微处理器或DSP轻松接口。输入信号在CS的下降沿进行采样；而转换同时在此处启动。转换时间由SCLK频率决定。该器件无流水线延迟。

AD7266采用先进的设计技术，可在高吞吐速率下实现极低的功耗。在工作电压为5 V，吞吐速率达2 MSPS的情况下，该器件消耗最大仅为6.2 mA电流。因为超低的静态电流，该器件在正常模式时还具有灵活的吞吐速率和电源管理能力。

该器件的模拟输入范围可选择0 V至VREF（或2 × VREF）范围，输出编码可采用直接二进制或二进制补码。AD7266内置2.5 V基准电压源，也可使用外部基准电压源。外部基准电压范围为100 mV至VDD。

产品聚焦

• 双核12位、3通道ADC
• 吞吐速率：2 MSPS
• 额定电压VDD：2.7 V至5.25 V
• 功耗：
  • 9 mW（1.5 MSPS，3 V电源）
  • 27 mW（2 MSPS，5 V电源）
• 引脚可配置模拟输入
  • 12通道单端输入
  • 6通道全差分输入
  • 6通道伪差分输入
• 信噪比(SNR)：70 dB（50 kHz输入频率）

• 精确片内基准电压：2.5 V
  • 最大误差±0.2%（25°C），最大温漂20 ppm/°C
• 双路转换，读取速度：437.5 ns，32 MHz SCLK
• 高速串行接口
  • SPI/QSPI/MICROWIRE&trade/DSP兼容
• 工作温度范围：-40°C至+125℃
• 关断模式：1 μA（最大值）

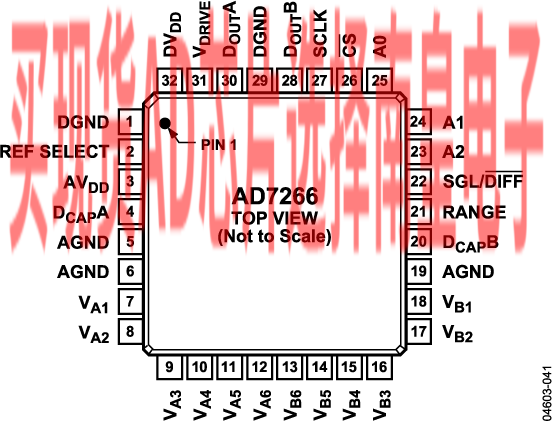

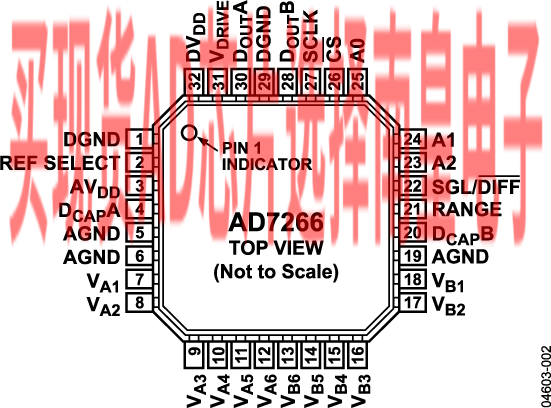

• 32引脚LFCSP和32引脚TQFP封装
• 1 MSPS版本：AD7265

AD7266BCPZ，封装：32-Lead LFCSP (5mm x 5mm w/ EP)，包装形式及数量：托盘，490，工作温度：-40 to 125C，AD官网报价：5.87（100-499个）；4.88（1000+个）

AD7266BCPZ-REEL7，封装：32-Lead LFCSP (5mm x 5mm w/ EP)，包装形式及数量：卷带，1500，工作温度：-40 to 125C，AD官网报价：5.87（100-499个）；4.88（1000+个）

AD7266BSUZ，封装：32-Lead LFCSP (5mm x 5mm w/ EP)，包装形式及数量：托盘，250，工作温度：-40 to 125C，AD官网报价：6.01（100-499个）；4.98（1000+个）

AD7266BSUZ-REEL，封装：32-Lead LFCSP (5mm x 5mm w/ EP)，包装形式及数量：卷带，2000，工作温度：-40 to 125C，AD官网报价：4.98（1000+个）

AD7266BSUZ-REEL7，封装：32-Lead LFCSP (5mm x 5mm w/ EP)，包装形式及数量：卷带，500，工作温度：-40 to 125C，AD官网报价：4.98（1000+个）

EVAL-AD7266：AD7266 评估板

EVAL-AD7266EDZ是针对AD7266的全功能评估套件。此评估板可单独使用，也可与转换器评估与开发板EVAL-CED1Z配合使用。配合转换器评估与开发板使用时，用户可利用提供的软件对ADC进行详尽的性能分析。此软件还包括技术笔记，说明评估板在单独使用以及配合转换器评估与开发板使用时的操作与设置。
