AD7264是双通道、14位、高速、低功耗、逐次逼近型ADC，采用5 V单电源供电，每个片上ADC具有高达1 MSPS吞吐速率（AD7264-5为500 kSPS）。 具备两个完整的ADC功能，可以实现两个通道同时采样和转换。 每个ADC前置的可编程增益放大器(PGA)可以接收真差分模拟输入信号， 并且支持14个增益设置： ×1、×2、×3、×4、×6、×8、×12、×16、×24、×32、×48、×64、×96和×128。

AD7264集成4个比较器。 比较器A和比较器B针对低功耗进行了优化，而比较器C和比较器D则具有快速传播延迟。 AD7264提供校准功能，可消除器件失调误差，并具有可编程增益调整寄存器，允许对输入路径（如传感器）的失调和增益进行补偿。 AD7264内置2.5 V片内基准电压，需用外部基准电压时，可禁用此片内基准电压。 AD7264提供48引脚LFCSP和LQFP两种封装。

适合监控来自各种传感器的小幅度信号， 具有监控来自电机控制系统中各种模拟编码器的位置反馈信号所需的全部功能。

产品特色

• 双核14位同步采样双通道ADC
• 真差分模拟输入
• 可编程增益级：×1, ×2, ×3, ×4, ×6, ×8, ×12, ×16, ×24, ×32, ×48, ×64, ×96, ×128
• 每个ADC的吞吐速率
  AD7264：1 MSPS
  AD7264-5：500 kSPS

• 模拟输入阻抗： >1 GΩ
• 宽输入带宽
  −3 dB带宽： 1.7 MHz（增益 = 2）
• 4个片内比较器
• 欲了解更多信息，请参考数据手册

AD7264BCPZ，封装：48-Lead LFCSP (7mm x 7mm w/ EP)，包装形式及数量：托盘，260，工作温度：-40 to 105C，AD官网报价：8.77（100-499个）；7.46（1000+个）

AD7264BCPZ-RL7，封装：48-Lead LFCSP (7mm x 7mm w/ EP)，包装形式及数量：卷带，750，工作温度：-40 to 105C，AD官网报价：8.77（100-499个）；7.46（1000+个）

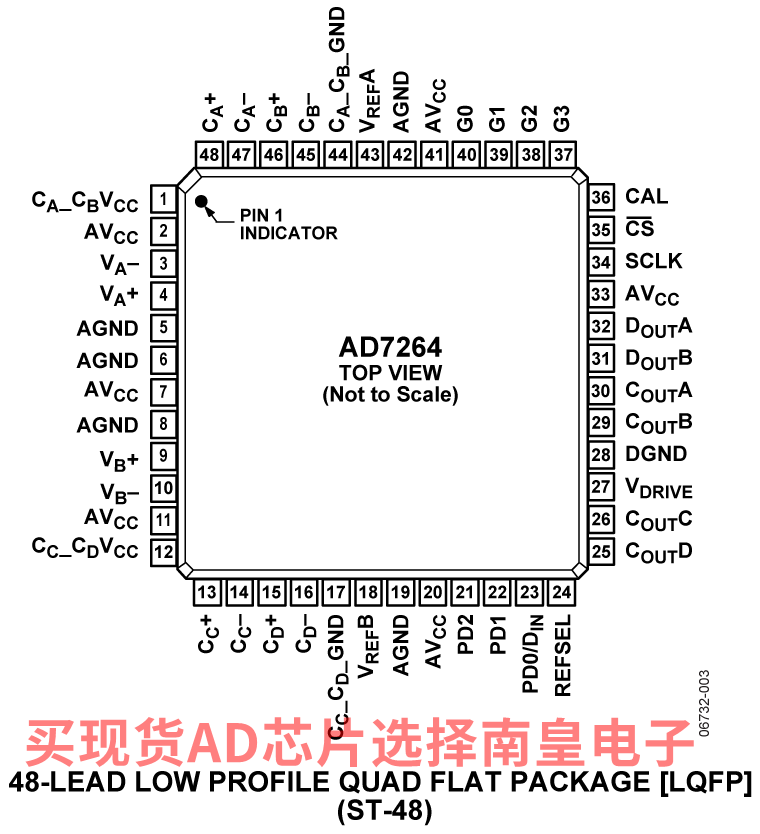

AD7264BSTZ，封装：48-Lead LQFP (7mm x 7mm)，包装形式及数量：托盘，250，工作温度：-40 to 105C，AD官网报价：8.67（100-499个）；7.37（1000+个）

AD7264BSTZ-RL7，封装：48-Lead LQFP (7mm x 7mm)，包装形式及数量：卷带，500，工作温度：-40 to 105C，AD官网报价：8.67（100-499个）；7.37（1000+个）

EVAL-AD7264：AD7264 评估板

EVAL-AD7264EDZ是用于AD7264的全功能评估套件。 这些评估板能够以独立模式工作，或者与EVAL-CED1Z转换器评估和开发板配合使用。 与转换器评估和开发板配合使用时，用户通过随附的软件可以对ADC的性能执行详尽分析。 此软件包含技术笔记，其中说明评估板以独立模式工作或者与转换器评估和开发板配合使用时的工作和设置情况。
