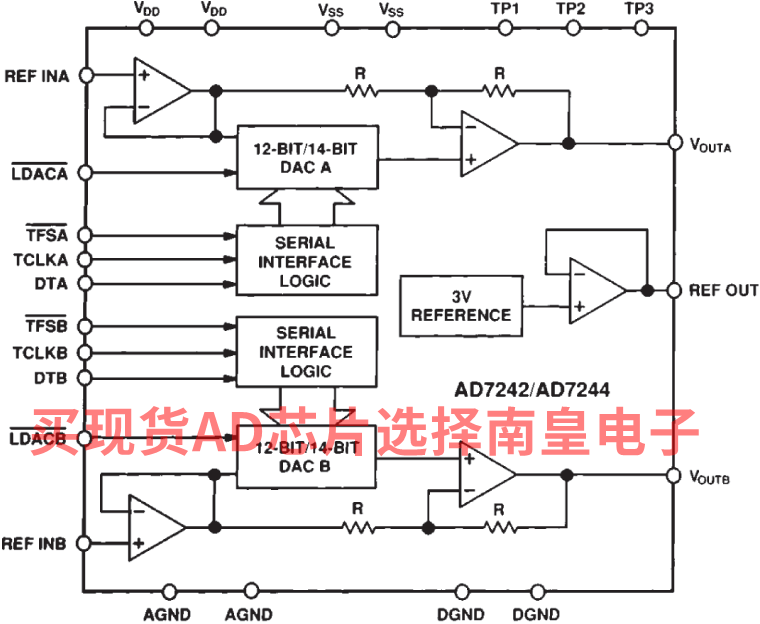

AD7242/AD7244分别是快速、完整、双通道、12/14位电压输出数模转换器，内置一个12/14位DAC、3 V嵌入式齐纳基准电压源、DAC输出放大器和高速串行接口逻辑。

两款DAC均采用串行接口，使引脚数量最少，并且允许采用小尺寸封装。由于采用标准控制信号，所以能够与大多数DSP处理器和微控制器进行接口。各DAC均具有单独的LDAC输入，因此可以对两个DAC的更新进行异步控制。

AD7242/AD7244采用±5 V电源供电，提供±3 V模拟输出范围。利用REF OUT/REF IN（基准电压源：外部/内部）功能，这些DAC既可以采用3 V片内基准电压源驱动，也可以采用外部基准电压源驱动。

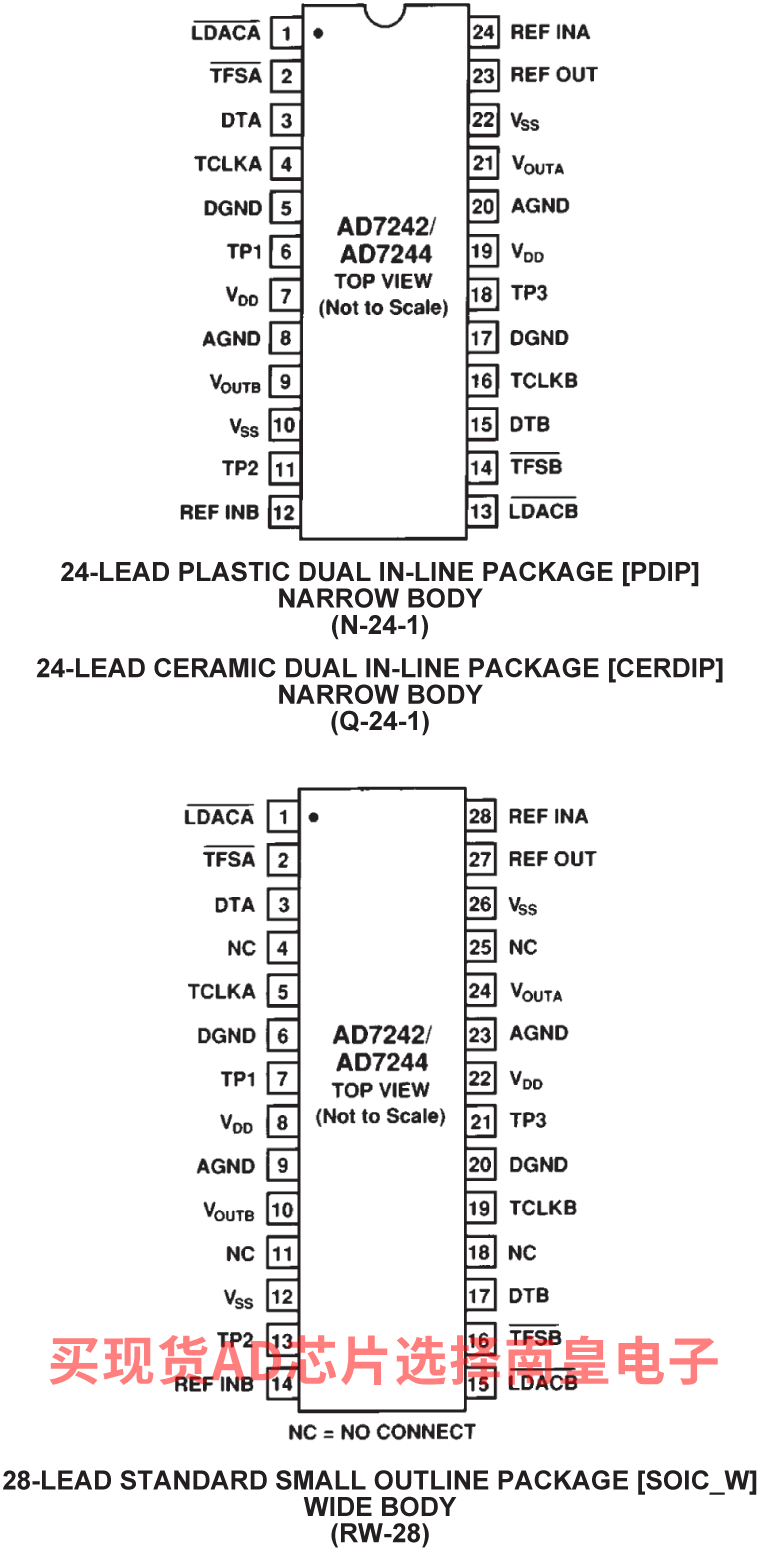

AD7242/AD7244采用线性兼容CMOS (LC2MOS)工艺制造，这是一种将精密的双极性电路与低功耗CMOS逻辑相结合的先进混合工艺技术。两款器件均提供两种封装：0.3英寸宽、24引脚塑料或密封双列直插式封装(DIP)和28引脚、塑料小形集成封装(SOIC)。AD7242和AD7244采用相同的引脚排列，便于从12位轻松升级为14位性能。

• 两个12/14位DAC，内置输出放大器
  AD7242：12位分辨率
  AD7244：14位分辨率
• 快速建立时间
  AD7242：3 µs（达到±1/2 LSB）
  AD7244：4 µs（达到±1/2 LSB）
• 片内基准电压源

• 高速串行接口
• 采用±5 V电源供电
• 额定温度范围：-40°C至+85°C
  采用塑料封装
• 低功耗：130 mW（典型值）

5962-9164701MLA，封装：24-Lead CerDIP (Narrow 0.3 Inch)，包装形式及数量：管装，15，工作温度：-55 to 125C，AD官网报价：212.93（100-499个）；192.49（1000+个）

AD7244AQ，封装：24-Lead CerDIP (Narrow 0.3 Inch)，包装形式及数量：管装，15，工作温度：-40 to 85C，AD官网报价：61.06（100-499个）；55.19（1000+个）

AD7244JNZ，封装：24-Lead PDIP，包装形式及数量：管装，15，工作温度：-40 to 85C，AD官网报价：58.85（100-499个）；52.59（1000+个）

AD7244JRZ，封装：28-Lead SOIC (Wide)，包装形式及数量：管装，27，工作温度：-40 to 85C，AD官网报价：51.96（100-499个）；46.41（1000+个）

AD7244JRZ-REEL，封装：28-Lead SOIC (Wide)，包装形式及数量：卷带，1000，工作温度：-40 to 85C，AD官网报价：51.96（100-499个）；46.41（1000+个）

5962-9164701MLA，封装：24-Lead CerDIP (Narrow 0.3 Inch)，包装形式及数量：管装，15，工作温度：-55 to 125C，AD官网报价：212.93（100-499个）；192.49（1000+个）

AD7244AQ，封装：24-Lead CerDIP (Narrow 0.3 Inch)，包装形式及数量：管装，15，工作温度：-40 to 85C，AD官网报价：61.06（100-499个）；55.19（1000+个）

AD7244JNZ，封装：24-Lead PDIP，包装形式及数量：管装，15，工作温度：-40 to 85C，AD官网报价：58.85（100-499个）；52.59（1000+个）

AD7244JRZ，封装：28-Lead SOIC (Wide)，包装形式及数量：管装，27，工作温度：-40 to 85C，AD官网报价：51.96（100-499个）；46.41（1000+个）

AD7244JRZ-REEL，封装：28-Lead SOIC (Wide)，包装形式及数量：卷带，1000，工作温度：-40 to 85C，AD官网报价：51.96（100-499个）；46.41（1000+个）
