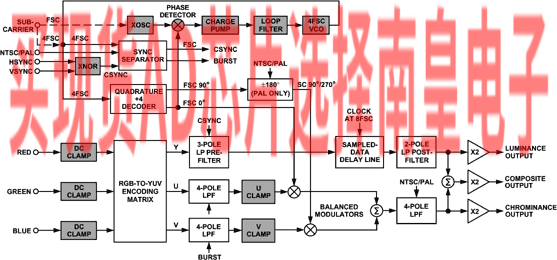

AD724是一款低成本RGB转NTSC/PAL编码器，可将红色、绿色和蓝色分量信号转换为符合NTSC或PAL标准的相应亮度（基带振幅）和色度（副载波振幅与相位）信号。同时，这两路输出合并以提供复合视频输出。所有三路输出可以同时驱动75 Ω、反向端接电缆。所有逻辑输入均为CMOS兼容型。该芯片采用+5 V单电源供电；无需外部延迟线或滤波器。不使用时，该器件可以关断。

AD724接受FSC或4FSC时钟。当无时钟可用时，一个低成本并行谐振晶体（3.58 MHz (NTSC)或4.43 MHz (PAL)）与该器件的片内振荡器一起可产生必要的副载波时钟。AD724还接受外部视频源提供的副载波时钟。

与图形控制器的接口十分简单：片内逻辑“XNOR”接受可用的垂直同步(VSYNC)和水平同步(HSYNC)信号，并在片内生成复合同步(CSYNC)信号。如果可用，AD724也能接受标准CSYNC信号，方法是将VSYNC与+5 V相连，并将CSYNC施加于HSYNC引脚。该器件内置解码逻辑，可识别有效的水平同步脉冲，以便正确插入突发脉冲。

U和V两种色度滤波器的延迟由Y信号路径中的片内采样数据延迟线匹配。为防止混叠，该延迟线之前接一个5 MHz前置滤波器，之后接一个5 MHz后置滤波器，以便抑制输出中的谐波。这些低通滤波器经过优化，脉冲过冲极小。整体亮度延迟相对于色度具有时序一致性，可直接输入电视基带中。AD724采用节省空间的SOIC封装，额定温度范围为0°C至+70°C商用温度范围。

本产品可提供评估板，订购型号为：AD724-EB。

• 低成本集成解决方案
• +5 V电源供电
• 接受FSC时钟、晶振或4 FSC时钟
• 只需极少的外部元件:
  无需外部滤波器或延迟线
  片上直流箝位
  接受HSYNC与VSYNC或CSYNC
• 复合视频和独立Y/C（S-视频）输出
• 亮度和色度输出具有时序一致性
• 相位锁定至外部副载波
• 驱动75 Ω反向端接负载
• 逻辑可选的NTSC或PAL编码模式
• 紧凑的16引脚SOIC封装

AD724JRZ，封装：16-Lead SOIC Wide，包装形式及数量：管装，47，工作温度：0 to 70C，AD官网报价：9.4（100-499个）；8.49（1000+个）

AD724JRZ-R7，封装：16-Lead SOIC Wide，包装形式及数量：卷带，400，工作温度：0 to 70C，AD官网报价：9.4（100-499个）；8.49（1000+个）

AD724JRZ-RL，封装：16-Lead SOIC Wide，包装形式及数量：卷带，1000，工作温度：0 to 70C，AD官网报价：9.4（100-499个）；8.49（1000+个）

EVAL-AD724：AD724 评估板

本页面提供有关评估AD724的评估板文档和订购信息。
