AD7194是一款适合高精密测量应用的低噪声完整模拟前端。它集成一个低噪声、24位Σ-Δ型模数转换器(ADC)。片内低噪声增益级意味着ADC中可直接输入小信号。

这款器件可配置为8路差分输入或16路伪差分输入。片内4.92 MHz时钟可以用作ADC的时钟源；或者，也可以使用外部时钟或晶振。该器件的输出数据速率可在4.7 Hz至4.8 kHz的范围内变化。

这款器件具有非常灵活的数字滤波器，包括一个快速建立选项。输出数据速率和建立时间等变量取决于所选的选项。针对要求所有转换均需建立的应用，AD7194具有零延迟特性。

这款器件的工作电源电压为3 V至5.25 V，功耗为4.65 mA，采用32引脚LFCSP封装。

应用

• PLC/DCS模拟输入模块
• 数据采集
• 应变片传感器
• 压力测量
• 温度测量
• 流量测量
• 电子秤
• 色谱
• 医疗与科学仪器

• 快速建立滤波器选项
• 8个差分/16个伪差分输入通道
• RMS噪声：11 nV（4.7 Hz，增益 = 128）
• 15.5位无噪声分辨率(2.4 kHz，增益 = 128)
• 无噪声分辨率高达22位（增益 = 1）
• 失调漂移：±5 nV/℃
• 增益漂移：±1 ppm/°C
• 可编程增益（1至128）
• 输出数据速率：4.7 Hz至4.8 kHz
• 内部或外部时钟
• 50 Hz/60 Hz同时抑制
• 4路通用数字输出
• 4电源
  • AVDD：3 V至5.25 V
  • DVDD：2.7 V至5.25 V
• 电流：4.65 mA
• 温度范围：-40°C至+105°C

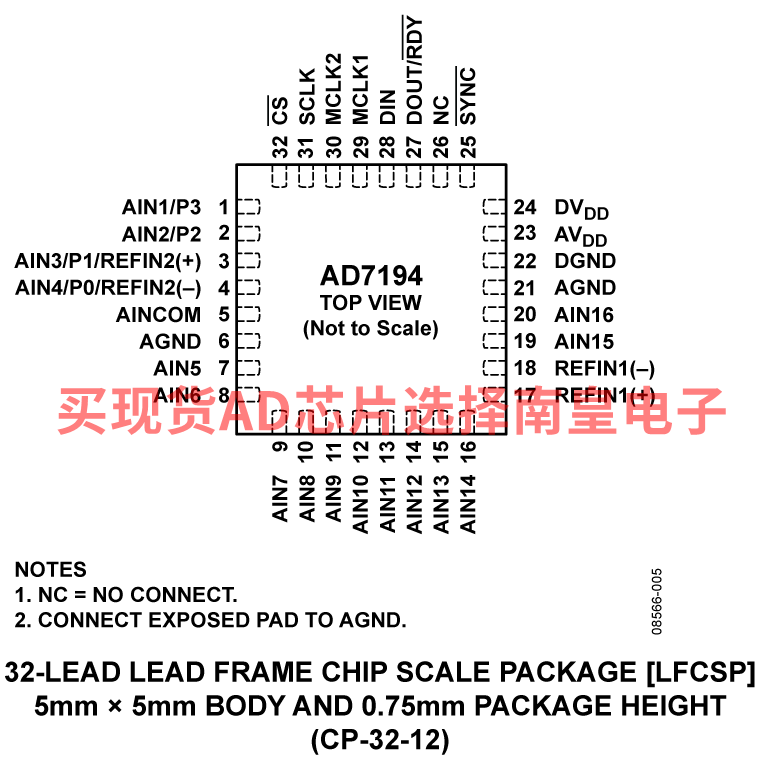

• 封装：32引脚LFCSP
• 接口
  • 三线式串行接口
  • SPI、QSPI、MICROWIRE和DSP兼容
  • SCLK引脚内的施密特触发

AD7194BCPZ，封装：32-Lead LFCSP (5mm x 5mm x 0.75mm w/ EP)，包装形式及数量：托盘，490，工作温度：-40 to 105C，AD官网报价：9.72（100-499个）；7.58（1000+个）

AD7194BCPZ-REEL，封装：32-Lead LFCSP (5mm x 5mm x 0.75mm w/ EP)，包装形式及数量：卷带，5000，工作温度：-40 to 105C，AD官网报价：9.72（100-499个）；7.58（1000+个）

AD7194BCPZ-REEL7，封装：32-Lead LFCSP (5mm x 5mm x 0.75mm w/ EP)，包装形式及数量：卷带，1500，工作温度：-40 to 105C，AD官网报价：9.72（100-499个）；7.58（1000+个）

EVAL-AD7194：AD7194 评估板

EVAL-AD7194EBZ是用于AD7194的全功能评估板。该评估板可通过标准的USB接口连接到PC。用户通过随附的软件可以对ADC的性能执行详尽分析。

请注意：该评估软件无法在Windows 8或Windows 10上运行（USB驱动程序不兼容Windows 7以上版本的操作系统）。
