AD7190是一款适合高精密测量应用的低噪声完整模拟前端。它集成一个低噪声、24位Σ-Δ型模数转换器(ADC)。片内低噪声增益级意味着可直接输入小信号。

这款器件可配置为两路差分输入或四路伪差分输入。片内通道序列器可以使能多个通道，AD7190按顺序在各使能通道上执行转换，这可以简化与器件的通信。片内4.92 MHz时钟可以用作ADC的时钟源；或者，也可以使用外部时钟或晶振。该器件的输出数据速率可在4.7 Hz至4.8 kHz的范围内变化。

这款器件提供两种数字滤波器选项。滤波器的选择会影响以编程输出数据速率工作时的均方根噪声和无噪声分辨率、建立时间以及50 Hz/60 Hz抑制。针对要求所有转换均需建立的应用，AD7190具有零延迟特性。

该器件采用5 V模拟电源和2.7 V至5.25 V的数字电源供电，功耗为6 mA，提供24引脚TSSOP封装。

应用

• 电子秤
• 应变计传感器
• 压力测量
• 温度测量
• 色谱
• PLC/DCS 模拟输入模块
• 数据采集
• 医疗与科学仪器

• 均方根(RMS)噪声： 8.5 nV（4.7 Hz，G = 128）
• 16位无噪声分辨率（2.4 kHz，G = 128）
• 无噪声分辨率高达22.5位(G = 1)
• 失调漂移： 5 nV/℃

• 增益漂移： 1 ppm/℃
• 稳定的时间漂移特性
• 2个差分/4个伪差分输入通道
• 通过汽车应用认证
• 欲了解更多信息，请参考数据手册

AD7190BRUZ，封装：24-Lead TSSOP，包装形式及数量：管装，62，工作温度：-40 to 105C，AD官网报价：8.23（100-499个）；6.99（1000+个）

AD7190BRUZ-REEL，封装：24-Lead TSSOP，包装形式及数量：卷带，2500，工作温度：-40 to 105C，AD官网报价：8.23（100-499个）；6.99（1000+个）

AD7190WBRUZ，封装：24-Lead TSSOP，包装形式及数量：管装，62，工作温度：，AD官网报价：12.70（100-499个）；10.78（1000+个）

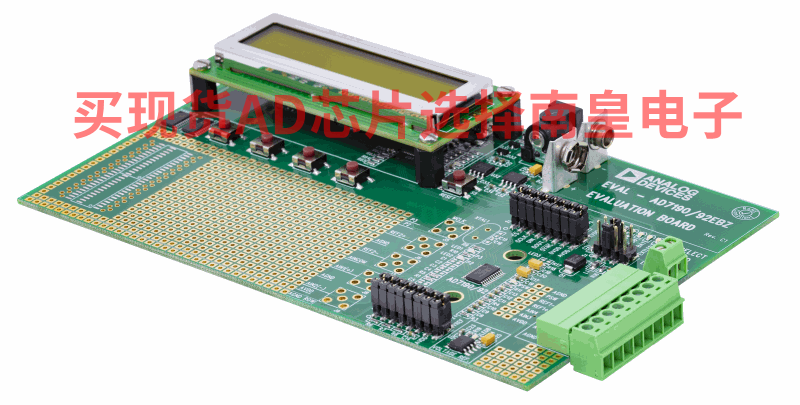

EVAL-AD7190：AD7190 评估板

EVAL-AD7190EBZ是针对AD7190的全功能评估板。该评估板可单独使用（电池供电或利用外部电源）或通过标准USB接口与PC相连。配合PC使用时，用户可利用提供的软件对ADC进行详尽的性能分析。

请注意：该评估软件无法在Windows 8或Windows 10上运行（USB驱动程序不兼容Windows 7以上版本的操作系统）。
