AD7172-4是一款低噪声、低功耗、多路复用的Σ-Δ型模数转换器(ADC)，具有4/8通道（全差分/单端）输入，可供低带宽信号使用。 对于完全建立的数据，AD7172-4的最大通道扫描速率为6.21 kSPS (161 μs)。 该器件的输出数据速率范围为1.25 SPS至31.25 kSPS。

AD7172-4集成关键的模拟和数字信号调理模块，允许用户通过SPI对每一个使用中的模拟输入通道进行单独配置。 模拟输入端和基准电压输入端的集成式真轨到轨缓冲器可提供易于驱动的高阻抗输入。

数字滤波器允许以27.27 SPS输出数据速率提供50 Hz和60 Hz同时抑制。 用户可根据应用中各通道的需求在不同滤波器选项间切换，并提供进一步的数字处理功能，比如失调和增益校准寄存器，这些器件可以按通道进行配置。 通用输入/输出(GPIO)可控制外部多路复用器，并同步至ADC转换时序。 AD7172-4的额定工作温度范围为−40°C至+105°C。提供5 mm × 5 mm、32引脚LFCSP封装。

注意在整篇数据手册中，双功能引脚名称仅通过相关功能来引用。

• 过程控制： PLC/DCS模块
  温度和压力测量
• 医疗与科学多通道仪器
• 色谱仪

• 快速且灵活的输出速率： 1.25 SPS至31.25 kSPS
• 通道扫描数据速率：6.21 kSPS/通道（161 μs建立时间）
• 性能规格
  31.25 kSPS时无噪声位：17.2
  5 SPS INL时无噪声位：24 FSR的±2 ppm
• 50 Hz和60 Hz抑制：85 dB，建立时间为50 ms

• 用户可配置的输入通道
  4个全差分通道或8个单端通道
  交叉点多路复用器
• 真正的轨到轨模拟和基准输入缓冲器
• 内部或外部时钟
• 欲了解更多特性，请参考数据手册

AD7172-4BCPZ，封装：32-Lead LFCSP (5mm x 5mm x 0.75mm w/ EP)，包装形式及数量：托盘，490，工作温度：-40 to 105C，AD官网报价：8.77（100-499个）；8.2（1000+个）

AD7172-4BCPZ-RL，封装：32-Lead LFCSP (5mm x 5mm x 0.75mm w/ EP)，包装形式及数量：卷带，5000，工作温度：-40 to 105C，AD官网报价：8.77（100-499个）；8.2（1000+个）

AD7172-4BCPZ-RL7，封装：32-Lead LFCSP (5mm x 5mm x 0.75mm w/ EP)，包装形式及数量：卷带，1500，工作温度：-40 to 105C，AD官网报价：8.77（100-499个）；8.2（1000+个）

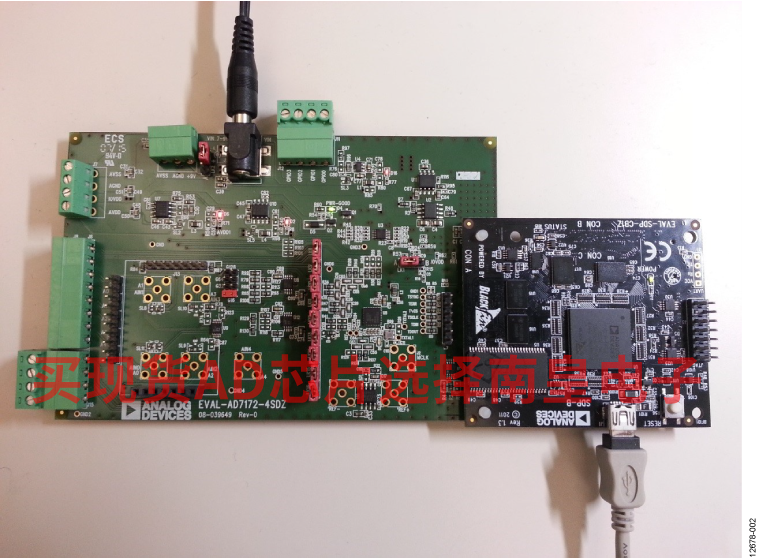

EVAL-AD7172-4：AD7172-4 评估板

EVAL-AD7172-4SDZ评估套件具有24位、31.25 kSPS模数转换器(ADC) AD7172-4，集成轨到轨模拟输入缓冲器、片上电源调整以及用于放大器评估的放大器部分。 一个7 V至9 V AC-DC适配器调节到5 V和3.3 V，以便为AD7172-4供电并支持所有元件。 EVAL-AD7172-4SDZ通过EVAL-SDP-CB1Z控制器板上的SDP与USB端口连接。

EVAL-AD7172-4SDZ评估软件通过用户可访问寄存器接口全面配置AD7172-4器件功能，并提供波形图、直方图形式的直流时域分析和相关的噪声分析，以便评估ADC性能。
