AD7091R-5是一款12位、多通道、超低功耗、逐次逼近型模数转换器(ADC)。 AD7091R-5采用2.7 V至5.25 V单电源供电，在快速模式下和3 V时典型功耗仅为24 µA。

AD7091R-5提供与I2C接口兼容的双线式串行接口。 转换过程可受采样模式（通过CONVST引脚）、自动循环模式（通过软件控制来选择）或命令模式控制，在命令模式中，每次I2C写操作都会启动一次转换。

该器件内置一个宽带宽采样保持放大器，可处理最高达1.5 MHz的输入频率。 AD7091R-5还提供片内转换时钟、2.5 V精密片内基准电压源和可编程超范围用户提醒功能。

AD7091R-5提供4个带通道序列器的单端模拟输入通道，可以通过预先编程选择通道转换顺序。

AD7091R-5采用先进的设计技术，可实现极低的功耗，而性能则不受影响。 此外，还提供灵活的功耗管理选项。 片内配置寄存器可让用户设置不同的工作条件。 它们包括电源管理、报警功能、忙碌指示、通道时序和通用输出引脚。 MUXOUT和ADCIN引脚允许在ADC获取多路复用器的输出信号之前对其进行调理。

• 电池供电系统
  个人数字助理
  医疗仪器
  移动通信
• 仪表和控制系统
• 数据采集系统
• 光敏元件
• 诊断/监控功能

• I2C兼容型串行接口，支持标准和快速模式
• 超低功耗： 快速模式：90 μW（典型值，3 V）
• 额定电压VDD：2.7 V至5.25 V
• 2.5 V片内精密基准电压源（5 ppm/℃典型漂移）
• 4个单端模拟输入通道
• ALERT功能
• BUSY 功能
• 自动循环模式

• 宽输入带宽
  信噪比(SNR)典型值：68 dB（1 kHz输入频率）
• 灵活的功耗/吞吐速率管理
• 无流水线延迟
• 关断模式
  550 nA（典型值，VDD = 5.25 V）
  435 nA（典型值，VDD = 3 V）

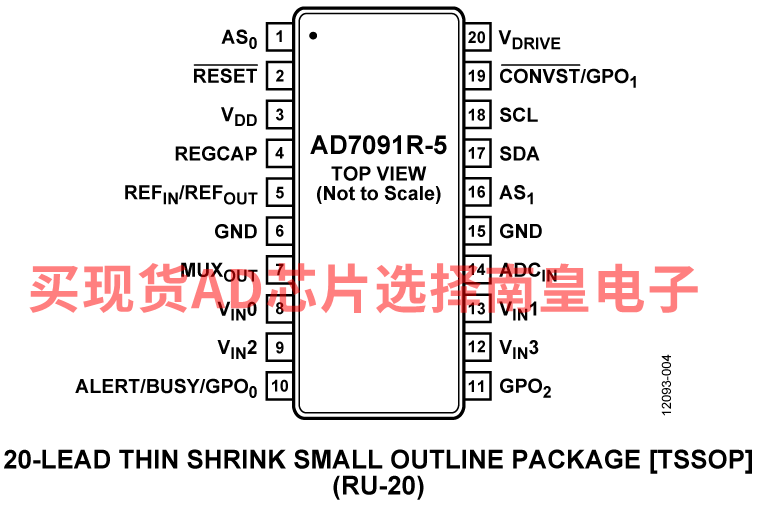

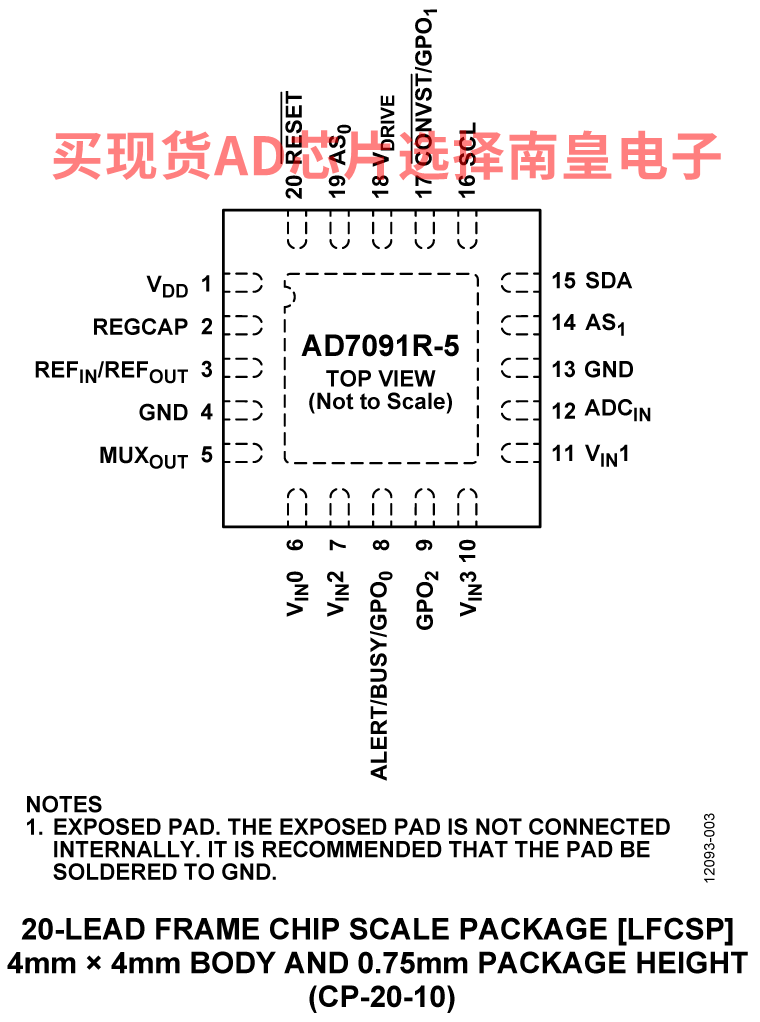

• 20引脚LFCSP和TSSOP封装
• 温度范围： -40℃至+125℃

AD7091R-5BCPZ，封装：20-Lead LFCSP (4mm x 4mm w/ EP)，包装形式及数量：托盘，490，工作温度：-40 to 125C，AD官网报价：2.85（100-499个）；2.42（1000+个）

AD7091R-5BCPZ-RL7，封装：20-Lead LFCSP (4mm x 4mm w/ EP)，包装形式及数量：卷带，1500，工作温度：-40 to 125C，AD官网报价：2.85（100-499个）；2.42（1000+个）

AD7091R-5BRUZ，封装：20-Lead TSSOP，包装形式及数量：管装，75，工作温度：-40 to 125C，AD官网报价：3.35（100-499个）；2.84（1000+个）

AD7091R-5BRUZ-RL7，封装：20-Lead TSSOP，包装形式及数量：卷带，1000，工作温度：-40 to 125C，AD官网报价：3.35（100-499个）；2.84（1000+个）

EVAL-AD7091R-5：AD7091R-5评估板

EVAL-AD7091R-5SDZ是一款全功能评估板，专为用户评估AD7091R-5模数转换器(ADC)的全部特性而设计。 可通过SDP连接器(J13)控制评估板。 SDP板(EVAL-SDP-CB1Z)允许通过PC的USB端口并使用评估板软件来控制评估板；评估板软件可从产品页面下载。 .

板载元件包括： 低功耗、低噪声轨到轨放大器ADA4805-1、高速精密轨到轨运算放大器AD8031、高速精密轨到轨双通道运算放大器AD8032、高精度200 mA低压差线性稳压器ADP3303和精密微功耗、低压差、低压基准电压源REF193 3.0 V。
