- 制造厂商：AD
- 产品类别：4-20mA
- 技术类目：工业用4-20mA驱动器
- 功能描述：环路供电4-20 mA传感器发射机
- （AD代理渠道，提供当日发货、严格的质量标准，满足您的目标价格）

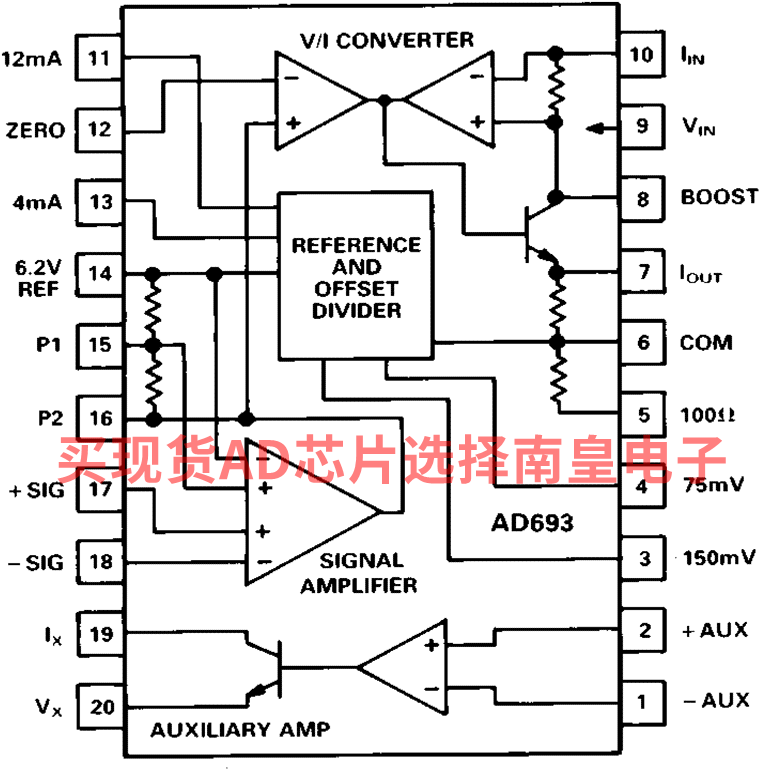

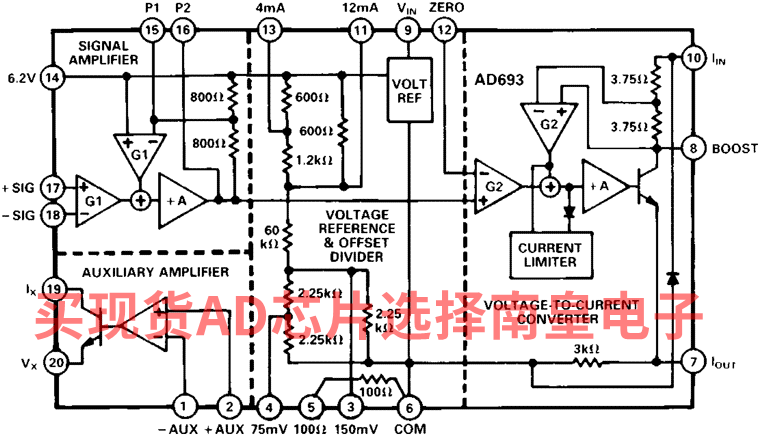

AD693是一款单芯片信号调理电路，可从各种传感器接受低电平输入来控制标准4-20 mA双线电流环路。它提供片内基准电压源和辅助放大器进行传感器激励；当器件以环路供电模式工作时，激励电流最高可达3.5 mA。或者，当需要0-20 mA电源时，器件可通过本地供电实现三线应用。
通过简单的引脚绑定，可设置预先校准的30 mV和60 mV输入范围。还可添加外部电阻，实现从1 mV至100 mV的其他范围。辅助放大器可结合片内电压，为100Ω RTD提供六种预先校准范围。还可通过引脚绑定确定输出范围和零输出，从而获得标准范围：4-20mA、12 ± 8 mA和0-20 mA。
对AD693的薄膜电阻进行有源激光调整后，无需额外调整和校准便可获得高精度。所有器件均经过测试，总非调整误差在+25°C下低于满量程的0.5%，在工业温度范围内低于0.75%。残余非线性度小于0.05%。AD693还可使用外部调整管进一步减少自热误差。
对于RTD、电桥和压力传感器的低电平信号传输，AD693提供了一种经济有效的信号调理解决方案。建议用它代替过程控制、工厂自动化和系统监控等各种应用中的分立电路设计。
AD693提供20引脚陶瓷侧面钎焊DIP封装、20引脚Cerdip封装和20引脚LCCC封装，额定温度范围为?40°C至+85°C工业温度范围。
- 仪表放大器前端
- 环路供电电源
- 可独立调整的输出范围和零输出
- 预先校准的输出范围:
4-20 mA单极性
0-20 mA单极性
12 ± 8mA双极性 - 预先校准的20 mV或60mV输入范围
- 预先校准的100 O RTD接口
- 6.2 V 基准电压源，可提供高达3.5 mA的电流
- 非专用辅助放大器，提供更高灵活性
- 可选的外部调整管，可减少自热误差
AD693AD，封装：20-Lead CerDIP (Side Brazed)，包装形式及数量：管装，19，工作温度：-40 to 85C，AD官网报价：43.18（100-499个）；38.95（1000+个）
AD693AE，封装：20-Lead LCC，包装形式及数量：管装，54，工作温度：-40 to 85C，AD官网报价：45.13（100-499个）；40.74（1000+个）
AD693AQ，封装：20-Lead CerDIP，包装形式及数量：管装，18，工作温度：-40 to 85C，AD官网报价：17.98（100-499个）；15.59（1000+个）
AD693AD，封装：20-Lead CerDIP (Side Brazed)，包装形式及数量：管装，19，工作温度：-40 to 85C，AD官网报价：43.18（100-499个）；38.95（1000+个）
AD693AE，封装：20-Lead LCC，包装形式及数量：管装，54，工作温度：-40 to 85C，AD官网报价：45.13（100-499个）；40.74（1000+个）
AD693AQ，封装：20-Lead CerDIP，包装形式及数量：管装，18，工作温度：-40 to 85C，AD官网报价：17.98（100-499个）；15.59（1000+个）
