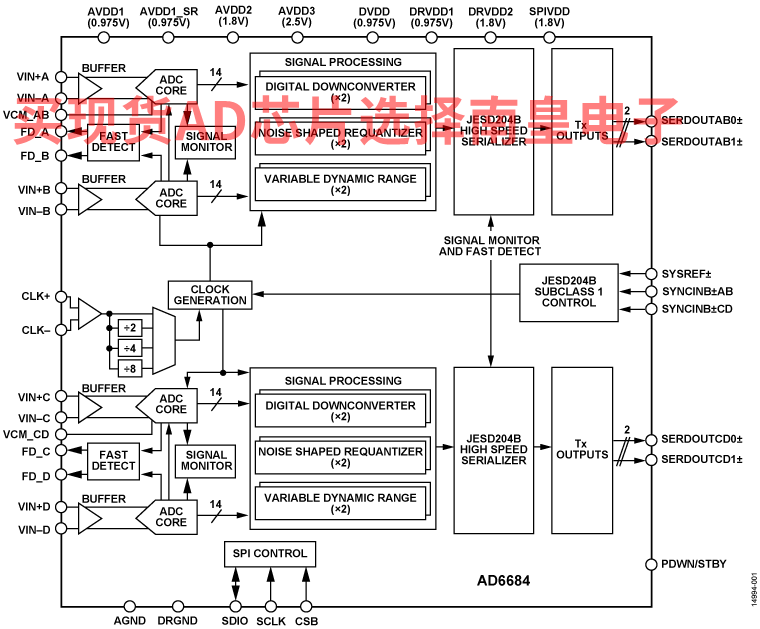

AD6684是一款135 MHz带宽、四通道中频(IF)接收机。内置四个14位、500 MSPS ADC和各种数字处理模块，包括四个宽带DDC、一个NSR和VDR监控。该器件内置片内缓冲器和采样保持电路，专门针对低功耗、小尺寸和易用性而设计。该器件设计支持通信应用。该器件的全功率带宽为1.4 GHz。

这款四通道ADC内核采用多级、差分流水线架构，并集成了输出纠错逻辑。每个ADC均具有宽带宽输入，支持用户可选的各种输入范围。集成基准电压源可简化设计。AD6684针对宽输入带宽、出色的线性度和小封装低功耗而优化。

模拟输入和时钟信号输入均为差分输入。每对ADC数据输出通过纵横多路复用器内部连接到两个DDC。各DDC最多由五个级联信号处理级组成：48位频率转换器、NCO以及最多四个半带抽取滤波器。

各ADC的输出内部连接到NSR模块。集成NSR电路能够提高奈奎斯特带宽内较小频段的信噪比(SNR)性能。该器件支持两种输出模式，可通过串行端口接口(SPI)选择。如果使能NSR特性，则在处理ADC的输出时，AD6684可以在有限的部分奈奎斯特带宽内实现更高的SNR性能，同时保持9位输出分辨率。

各ADC的输出还在内部连接到VDR模块。对于规定的输入信号，此可选模式支持全动态范围。在规定屏蔽范围（基于DPD应用）内的输入会原样通过。违反此规定屏蔽范围的输入会导致输出分辨率降低。

采用VDR时，观测接收机的动态范围由规定的输入频率屏蔽范围确定。对于屏蔽范围内的信号，输出以允许的最大分辨率呈现。对于超过此频率屏蔽范围内的规定功率水平的信号，输出分辨率会被截断。此屏蔽范围基于DPD应用，支持可调谐实数中频采样、零中频或复数中频接收架构。

在DDC、NSR和VDR模式下，该器件可通过SPI可编程profile选择（启动时，默认模式为NSR）。

除了DDC模块，AD6684还有其他功能可简化通信接收机的AGC功能。利用ADC的快速检测输出位，可编程阈值检测器可以监控输入信号功率。如果输入信号电平超过可编程阈值，快速检测指示器就会变为高电平。由于该阈值指示器的延迟极短，因此用户能够快速调低系统增益，从而避免ADC输入端出现超量程现象。

用户可在JESD204B子类1的高速串行输出的一个或两个通道上对每对IF接收器输出进行配置，具体取决于接收逻辑器件的抽取率和可接受通道速率。通过SYSREF±、SYNCINB±AB和SYNCINB±CD输入引脚，可提供多器件同步支持。

AD6684具有灵活的掉电选项，在需要时可以明显降低功耗。所有这些特性均可通过1.8 V三线式SPI进行编程。

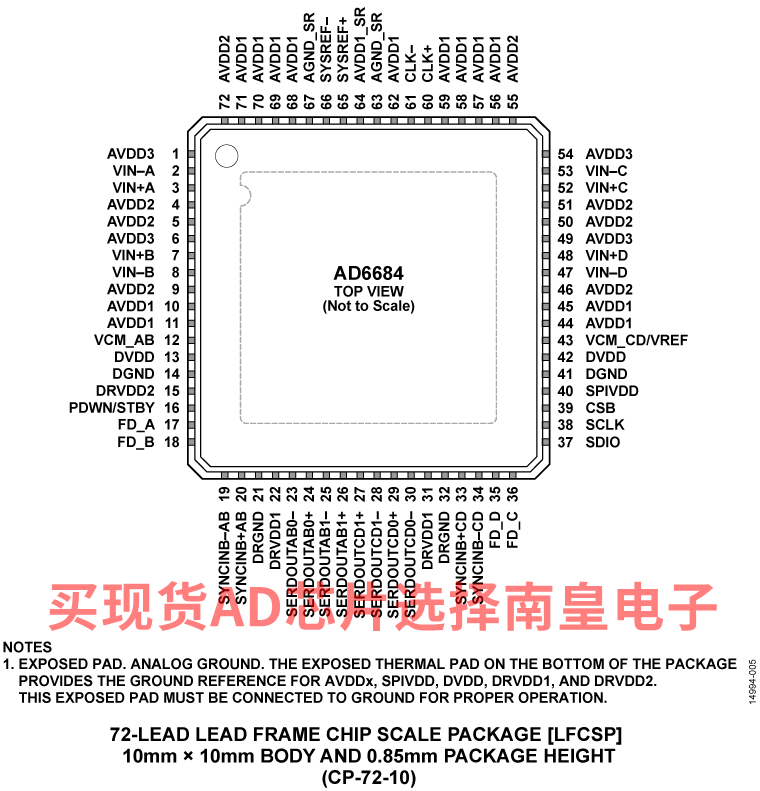

AD6684采用72引脚无铅LFCSP封装，额定温度范围为?40℃至+105°C结温范围。

产品特色

应用

• 通信
• 分集多频段、多模数字接收器 3G/4G、W-CDMA、GSM、LTE、LTE-A
• HFC数字反向路径接收机
• 数字预失真观测路径
• 通用软件无线电

• JESD204B（子类1）编码串行数字输出

  • 通道速率最高达15 Gbps
• 总功耗：1.68 W (500 MSPS)

  • 每个模数转换器(ADC)通道：420 mW
• SFDR：82 dBFS（305 MHz，1.8 V p-p输入范围）
• SNR：66.8 dBFS（305 MHz，1.8 V p-p输入范围）
• 噪声密度：?151.5 dBFS/Hz（1.8 V p-p输入范围）
• 模拟输入缓冲
• 片内扰动，可改善小信号线性度
• 灵活的差分输入范围

  • 1.44 V p-p至2.16 V p-p（标称值1.80 V p-p）
• 82 dB通道隔离/串扰直流电源：0.975 V、1.8 V和2.5 V
• 主接收机的噪声整形再量化器(NSR)选项
• 可变动态范围(VDR)选项支持数字预失真(DPD)
• 集成4个宽带数字下变频器(DDC)

  • 48位数控振荡器(NCO)，最多级联4个半带滤波器
• 模拟输入全功率带宽：1.4 GHz
• 幅度检测位支持实现高效自动增益控制(AGC)
• 差分时钟输入整数时钟分频值：1、2、4或8
• 片内温度二极管灵活的JESD204B通道配置
• 灵活的JESD204B通道配置

AD6684BCPZ-500，封装：72-Lead LFCSP (10mm x 10mm w/ EP)，包装形式及数量：托盘，168，工作温度：-40 to 105C，AD官网报价：632.5（100-499个）；537.63（1000+个）

AD6684BCPZRL7-500，封装：72-Lead LFCSP (10mm x 10mm w/ EP)，包装形式及数量：卷带，400，工作温度：-40 to 105C，AD官网报价：632.5（100-499个）；537.63（1000+个）

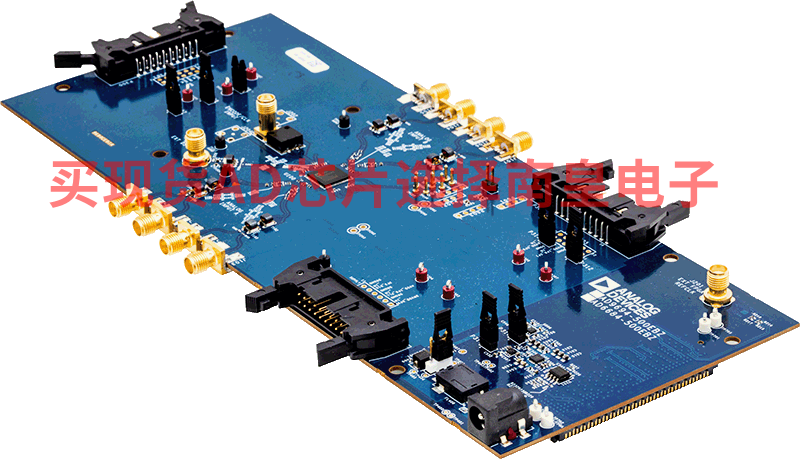

EVAL-AD6684：AD6684评估板

AD6684EVZ支持AD6684高度集成的IF子系统。内置四个14位、500 MSPS ADC和各种数字处理模块，包括四个宽带数字下变频器(DDC)、一个NSR和VDR监控该器件内置片内缓冲器和采样保持电路，专门针对低功耗、小尺寸和易用性而设计。该器件设计支持通信应用，能够实现高达1.4 GHz的模拟信号采样。
