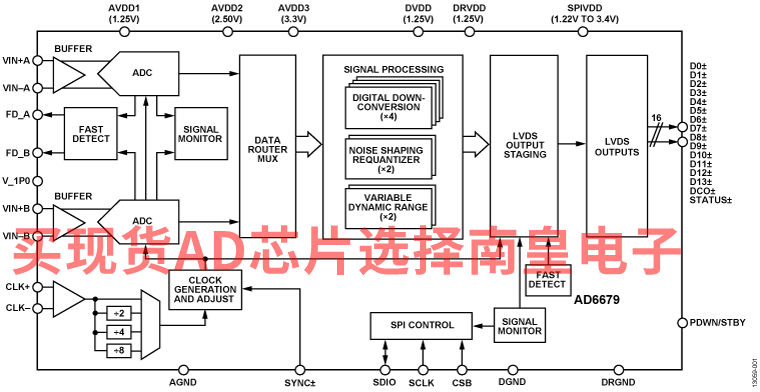

AD6679是一款135 MHz带宽混合信号中频(IF)接收机。内置双通道、14位、500 MSPS模数转换器(ADC)和各种数字信号处理模块，包括四个宽带DDC、一个NSR和VDR监控。 它具有片内缓冲器和采样保持电路，专门针对低功耗、小尺寸和易用性而设计。 该产品设计支持通信应用，能够实现高达2 GHz的宽带宽模拟信号采样。 AD6679针对宽输入带宽、高采样速率、出色的线性度和小封装低功耗而优化。

这款双通道ADC内核采用多级、差分流水线架构，并集成了输出纠错逻辑。 每个ADC均具有宽带宽输入，支持用户可选的各种输入范围。 集成基准电压源可简化设计。

应用

• 分集多频段、多模数字接收机
  3G/4G、TD-SCDMA、W-CDMA、GSM、LTE-A
• DOCSIS 3.0 CMTS上游接收路径
• HFC数字反向路径接收机

• 并行LVDS(DDR)输出
• 带内SFDR = 82 dBFS（340 MHz时，500 MSPS）
• 带内SNR = 67.8 dBFS（340 MHz时，500 MSPS）
• 500 MSPS时每通道总功耗：1.1 W（默认设置）
• 噪声密度 = −153 dBFS/Hz (500 MSPS)
• 直流电源：1.25 V、2.50 V和3.3 V

• 灵活的输入范围
  1.46 V p-p至2.06 V p-p（标称值2.06 V p-p）
• 95 dB通道隔离/串扰
• 幅度检测位支持实现高效自动增益控制(AGC)
• 噪声整形再量化器(NSR)选项支持主接收机功能
• 欲了解更多特性，请参考数据手册

AD6679BBPZ-500，封装：196-Ball BGA (12mm x 12mm x 1.38mm w/ EP)，包装形式及数量：托盘，189，工作温度：-40 to 85C，AD官网报价：384（100-499个）；326.40（1000+个）

AD6679BBPZRL7-500，封装：196-Ball BGA (12mm x 12mm x 1.38mm w/ EP)，包装形式及数量：卷带，500，工作温度：-40 to 85C，AD官网报价：384（100-499个）；326.40（1000+个）

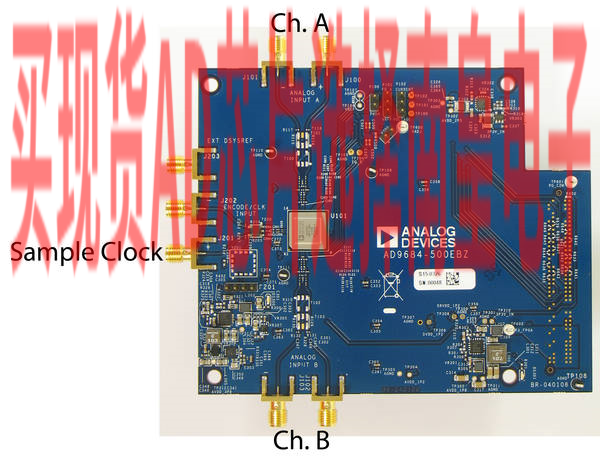

EVAL-AD6679：AD6679 评估板

本用户指南介绍AD6679评估板，提供了在各种模式和配置下运行ADC所需的全部支持电路。 还介绍了用于与这些器件接口的应用软件。 HSC-ADC-EVALEZ是推荐用于AD6679的基于FPGA的数据采集板。 ADS7-V2EBZ 还可用作AD6679的基于FPGA的数据采集板。

AD6679数据手册提供了更多信息，在使用评估板时应加以参考。 所有文档和软件工具可从此处下载：www.analog.com/hsadcevalboard。 欲了解更多信息，或有任何疑问，请发送电子邮件至highspeed.converters@analog.com。

设备要求：

模拟信号源和抗混叠滤波器 采样时钟源 12V、6.5A开关电源（配有HSC-ADC-EVALEZ或配有ADS7-V2EBZ的SL POWER CENB1080A1251F01） 运行Windows的PC USB 2.0端口 AD6679-500EBZ板 基于FPGA的数据采集套件HSC-ADC-EVALEZ 基于FPGA的数据采集套件ADS7-V2EBZ（可选，但并不硬性要求）

---

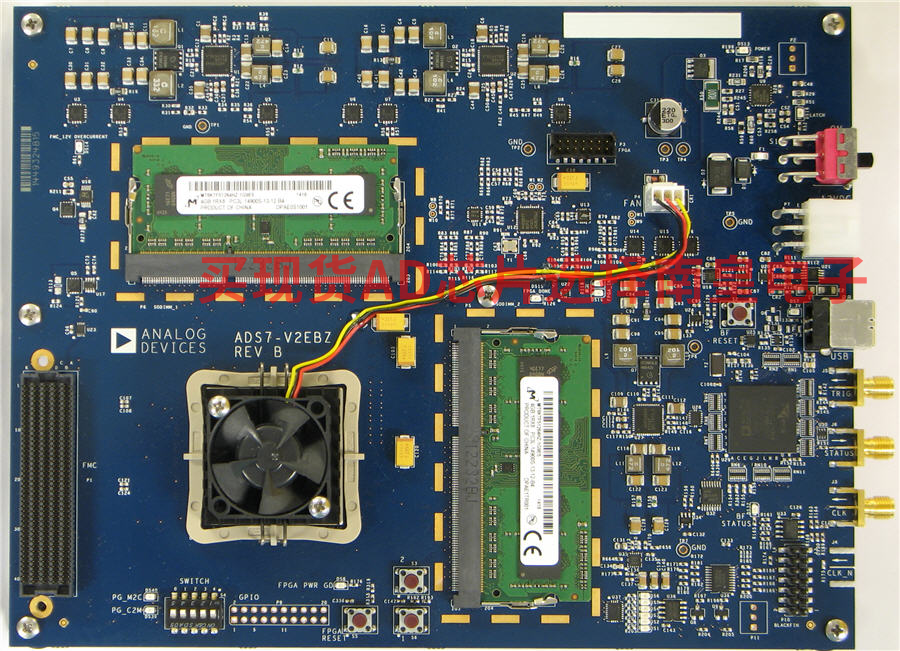

ADS7-V2EBZ：基于FPGA的数据采集套件

ADS7-V2评估板开发用于评估ADI公司采用JESD204B、位速率高达13.1 Gbps的高速ADC、DAC和收发器。以下列出的快速入门Wiki知识库在大体上概述了该平台情况。此外用独立章节逐个介绍了该板的每个用例（例如，ADS7-V2用于高速ADC评估）。ADS7-V2只能与指定的ADI公司评估板一同使用。ADS7-V2不可用作开发平台，也不支持独立运行。有关FPGA开发套件，请咨询Xilinx和其认可的代理商
