AD6677是一款11位、250 MSPS中频(IF)接收机，专门针对要求高动态范围性能、低功耗和小尺寸的电信应用中支持多天线系统而设计。

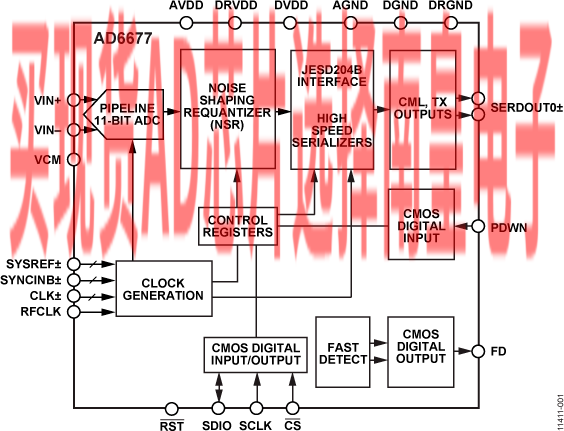

该器件包括高性能模数转换器(ADC)和噪声整形再量化器(NSR)数字模块。ADC由多级、差分流水线架构组成，并集成了输出纠错逻辑，每个ADC差分流水线的第一级包含一个宽带宽开关电容采样网络。集成基准电压源可简化设计。占空比稳定器(DCS)补偿ADC时钟占空比的波动，使转换器保持出色的性能。

ADC的输出内部连接到NSR模块。集成NSR电路能够提高奈奎斯特带宽内较小频段的信噪比(SNR)性能。该器件支持两种不同的输出模式，通过SPI可以选择输出模式。如果使能NSR特性，则在处理ADC的输出时，AD6677可以在有限的部分奈奎斯特带宽内实现更高的SNR性能，同时保持11位输出分辨率。

可以对NSR模块进行编程，以提供采样时钟22%或33%的带宽。例如，当采样时钟速率为250 MSPS时，在22%模式下，AD6677可以在55 MHz带宽内实现最高76.3 dBFS的SNR；在33%模式下，它可以在82 MHz带宽内实现最高73.5 dBFS的SNR。

禁用NSR模块时，ADC数据直接以11位的分辨率提供给输出端。这种工作模式下，AD6677能够在整个奈奎斯特带宽内实现最高65.9 dBFS的SNR。因此，AD6677可以用于电信应用，例如要求更宽带宽的数字预失真观测路径。

输出数据直接送至外部JESD204B串行输出通道。此输出设置为电流模式逻辑(CML)电平。支持一种模式，使得输出编码数据通过一条通道发送（L = 1；F = 4）。器件提供同步输入控制（SYNCINB±和SYSREF±）。

AD6677接收机能够对很宽的中频频谱进行数字化处理。该IF采样架构与传统的模拟技术或较低集成度的数字方法相比，能大幅度降低器件的成本和复杂度。

需要时，灵活的掉电选项可以明显降低功耗。通过专用快速检测引脚支持可编程超量程电平检测。

产品特色

应用

• 通信
• 分集无线电和智能天线(MIMO)系统
• 多模式数字接收机(3G)
  TD-SCDMA、WiMAX、 WCDMA、
  CDMA2000、GSM、 EDGE、LTE
• I/Q解调系统
• 通用软件无线电

• JESD204B Subclass 0或Subclass 1编码串行数字输出
• 信噪比(SNR)：71.9 dBFS（185 MHz AIN，250 MSPS，NSR设为33%）
• 无杂散动态范围(SFDR)：87 dBc（185 MHz AIN，250 MSPS）
• 总功耗：
  435 mW (250 MSPS)
• 1.8 V电源电压
• 1至8整数输入时钟分频器

• 采样速率最高达250 MSPS
• 中频采样频率最高达400 MHz
• 模数转换器(ADC)内置基准电压源
• 灵活的模拟输入范围
  -- 1.4 V p-p至2.0 V p-p（标称值1.75 V p-p）
• ADC时钟占空比稳定器(DCS)
• 串行端口控制
• 节能的掉电模式

AD6677BCPZ，封装：32-Lead LFCSP (5mm x 5mm x 0.75mm w/ EP)，包装形式及数量：托盘，490，工作温度：-40 to 85C，AD官网报价：52（100-499个）；44.2（1000+个）

AD6677BCPZRL7，封装：32-Lead LFCSP (5mm x 5mm x 0.75mm w/ EP)，包装形式及数量：卷带，1500，工作温度：-40 to 85C，AD官网报价：52（100-499个）；44.2（1000+个）

EVAL-AD6677：AD6677评估板

本页提供评估AD6677的评估板订购信息。
