AD6676是一款高度集成的中频子系统，可数字化高达160 MHz的射频(RF)频段，并且此频段在70 MHz至450 MHz中频(IF)范围内为宽度居中。 与传统奈奎斯特IF采样ADC不同，AD6676依靠具有高过采样率的可调谐带通Σ-Δ型ADC，无需特定频段的IF SAW滤波器和增益级，极大简化宽带无线电接收机架构。 片内正交数字下变频后接可选抽取滤波器，可将复数的数据速率降低至62.5 MSPS至266.7 MSPS范围内便于管理的速率。 16位复数输出数据通过单通道或双通道JESD204B接口传输至主机，支持的线路速率高达5.333 Gbps。

应用

• 多模、宽带蜂窝基础设施设备
• 点对点微波设备
• 仪器仪表
  • 频谱分析仪和通信分析仪
• 软件定义无线电

• 高瞬时动态范围
  • 噪声系数(NF)低至13 dB
  • 噪声频谱密度(NSD)低至−159 dBFS/Hz
  • IIP3高达36.9 dBm，杂散音低于−99 dBFS
• 可调谐带通Σ-Δ型模数转换器(ADC)
  • 信号带宽：20 MHz至160 MHz
  • 中频中心频率：70 MHz至450 MHz
  • 可配置输入满量程电平：−2 dBm至−14 dBm
    • 易于驱动的阻性中频输入
  • 1 dB增益平坦度，带外峰化低于0.5 dB
    • 混叠抑制大于50 dB
  • 2.0 GSPS至3.2 GSPS ADC时钟速率
    • 片内PLL时钟倍频器
  • 16位I/Q速率高达266 MSPS
• 片内数字信号处理
  • NCO和正交数字下变频器(QDDC)
  • 可选抽取系数：12、16、24和32
• 支持自动增益控制(AGC)
  • 片内衰减器范围为27 dB、步进为1 dB
  • 通过可配置AGC数据端口实现衰减器快速控制
  • 具有可编程阈值的峰值检测标志
• 单通道或多通道，支持JESD204B
• 低功耗：1.20 W
  • 电源电压：1.1 V和2.5 V
  • TDD省电高达60%
• 4.3 mm × 5.0 mm WLCSP

AD6676BCBZRL，封装：80-Ball WLCSP (4.29mm x 5.04mm)，包装形式及数量：卷带，2000，工作温度：-40 to 85C，AD官网报价：204.70（100-499个）；174（1000+个）

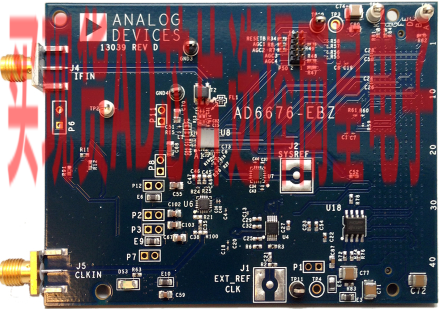

EVAL-AD6676：AD6676 评估板

AD6676EBZ支持高度集成的IF子系统AD6676，该子系统可数字化高达160 MHz的射频(RF)频段，并且此频段在70 MHz至450 MHz中频(IF)范围内为宽度居中。 与传统奈奎斯特IF采样ADC不同，AD6676依靠具有高过采样率的可调谐带通Σ-Δ型ADC，无需特定频段的IF SAW滤波器和增益级，极大简化宽带无线电接收机架构。 片内正交数字下变频后接可选抽取滤波器，可将复数的数据速率降低至62.5 MSPS至266.7 MSPS范围内便于管理的速率。 16位复数输出数据通过单通道或双通道JESD204B接口传输至主机，支持的线路速率高达5.333 Gbps。

AD6676EBZ兼容ADI公司基于FPGA的数据采集套件 HSC-ADC-EVALEZ。
