AD6657A是一款11位、200 MSPS、四通道中频(IF)接收机，专为在要求高动态范围性能、低功耗和小尺寸的电信应用中支持多天线系统而设计。

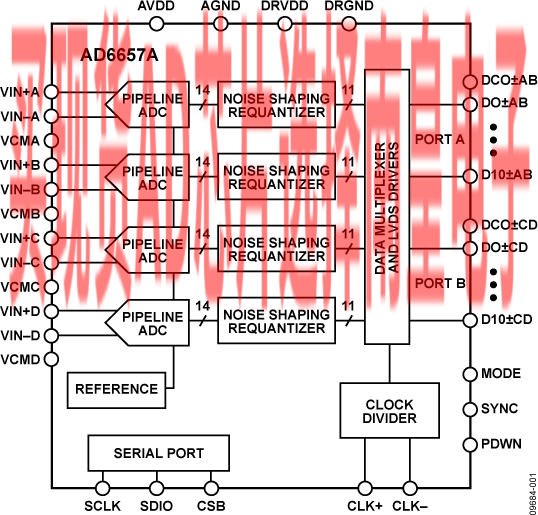

该器件包括四个高性能ADC和NSR数字模块。各ADC采用多级、差分流水线架构，并集成了输出纠错逻辑。ADC差分流水线的第一级包含一个宽带宽开关电容采样网络。集成基准电压源可简化设计。占空比稳定器(DCS)补偿ADC时钟占空比的波动，使转换器保持出色的性能。

各ADC的输出内部连接到NSR模块。集成NSR电路能够提高奈奎斯特带宽内较小频段的信噪比(SNR)性能。该器件支持两种不同的输出模式，通过外部MODE引脚或SPI可以选择输出模式。

如果使能NSR特性，则在处理ADC的输出时，AD6657A可以在有限的部分奈奎斯特带宽内实现更高的SNR性能，同时保持11位输出分辨率。可以对NSR模块进行编程，以提供采样时钟22%、33%或36%的带宽。例如，当采样时钟速率为185 MSPS时，在22%模式下，AD6657A可以在40 MHz带宽内实现最高75.5 dBFS的SNR；在33%模式下，它可以在60 MHz带宽内实现最高73.7 dBFS的SNR；而在36%模式下，则可以在65 MHz带宽内实现最高70.0 dBFS的SNR。

如果禁用NSR模块，则ADC数据直接以11位的分辨率提供给输出端。这种工作模式下，AD6657A能够在整个奈奎斯特带宽内实现最高66.5 dBFS的SNR。因此，AD6657A可以用于电信应用，例如使用更宽带宽的数字预失真观测路径。

经过数字信号处理后，多路复用输出数据路由至两个11位输出端口，最大数据速率为400 Mbps (DDR)。这些输出设置为1.8 V LVDS，支持ANSI-644电平。AD6657A接收机能够对很宽的中频频谱进行数字化处理。各接收机设计用于同步接收不同的天线。该IF采样架构与传统的模拟技术或较低集成度的数字方法相比，能大幅度降低器件的成本和复杂度。

灵活的关断选项可以明显降低功耗。器件设置与控制的编程利用三线式SPI兼容型串行接口来完成；该接口提供多种工作模式，支持电路板级系统测试。

AD6657A采用144引脚无铅10 mm × 10 mm芯片级球栅阵列(CSP_BGA)封装，符合RoHS标准，额定温度范围为?40°C至+85°C工业温度范围。

应用

• 通信
• 分集无线电和智能天线(MIMO)系统
• 多模式数字接收机(3G)
  WCDMA、LTE、CDMA2000
  WiMAX、TD-SCDMA
• I/Q解调系统
• 通用软件无线电

• 每个通道11位、200 MSPS输出数据速率
• 集成噪声整形再量化器
• 使能NSR时的性能
  - SNR：75.5 dBFS（40 MHz带宽，最高70 MHz，185 MSPS）
  - SNR：73.7 dBFS（60 MHz带宽，最高70 MHz，185 MSPS）
  - SNR：70.0 dBFS（65 MHz带宽，最高70 MHz，185 MSPS）
• 禁用NSR时的性能
  - SNR：66.5 dBFS（最高70 MHz，185 MSPS）
  - SFDR: 89 dBc（最高70 MHz，185 MSPS）
• 低功耗：1.2 W (185 MSPS)

• 1.8 V模拟电源供电
• 1.8 V LVDS（ANSI-644电平）输出
• 1至8整数时钟分频器
• ADC内部基准电压源
• 模拟输入范围：1.75 V p-p（可编程至2.0 V p-p）
• 欲了解更多特性，请参考数据手册

AD6657ABBCZ，封装：144-Ball CSPBGA (10mm x 10mm x 1.4mm)，包装形式及数量：托盘，184，工作温度：-40 to 85C，AD官网报价：157.20（100-499个）；133.62（1000+个）

AD6657ABBCZRL，封装：144-Ball CSPBGA (10mm x 10mm x 1.4mm)，包装形式及数量：卷带，1500，工作温度：-40 to 85C，AD官网报价：157.20（100-499个）；133.62（1000+个）

EVAL-AD6657A：AD6657A 评估板

本页面提供有关评估AD6657和AD6657A的评估板文档和订购信息。

文档 查看全部 (23) 数据手册 (1) 应用笔记 (20) 用户手册 (2) 数据手册 (1) PDF 1711 kB AD6657A: Quad IF Receiver Data Sheet (Rev. A) 应用笔记 (20) PDF 585 kB AN-878: High Speed ADC SPI Control Software (Rev. A) PDF 985 kB AN-835: Understanding High Speed ADC Testing and Evaluation (Rev. B) PDF 227.66 K AN-501: Aperture Uncertainty and ADC System Performance (Rev. A) PDF 2131 kB AN-282: Fundamentals of Sampled Data Systems PDF 291.7 K AN-756: Sampled Systems and the Effects of Clock Phase Noise and Jitter (Rev. 0) PDF 363 kB AN-935: Designing an ADC Transformer-Coupled Front End (Rev. 0) PDF 427.86 K AN-742: Frequency Domain Response of Switched-Capacitor ADCs (Rev. C) PDF 1916 kB AN-835: 高速ADC测试和评估 (Rev. 0) PDF 630 kB AN-878: 高速ADC SPI控制软件[中文版] (Rev. A) PDF 1559 kB AN-282: 采样数据系统基本原理[中文版] (Rev. A) PDF 373 kB AN-737: 如何用ADIsimADC完成ADC建模 (Rev. B) PDF 373 kB AN-737: How ADIsimADC Models an ADC (Rev. B) PDF 969 kB AN-807: 多载波WCDMA的可行性 (Rev. 0) PDF 969 kB AN-807: Multicarrier WCDMA Feasibility (Rev. 0) PDF 1535 kB Multicarrier CDMA2000 Feasibility (Rev. AN-808) PDF 1535 kB AN-808: Multicarrier CDMA2000 Feasibility (Rev. 0) PDF 448 kB AN-935: ADC变压器耦合前端设计[中文版] (Rev. 0) PDF 808 kB AN-756: 系统采样以及时钟相位噪声和抖动的影响[中文版] (Rev. 0) PDF 227 kB AN-501: 孔径不确定度与ADC系统性能[中文版] (Rev. A) AN-905: VisualAnalog?转换器评估工具1.0版用户手册 用户手册 (2) PDF 2466 kB UG-232：评估AD6642/AD6657模数转换器 PDF 2466 kB UG-232: Evaluating the AD6642/AD6657 Analog-to-Digital Converters 工具及仿真模型 Virtual Eval - BETA

Virtual Eval是一款网络应用程序，可帮助设计人员评估ADC和DAC产品。 利用ADI公司服务器上的详细模型，Virtual Eval在几秒内可仿真关键部件的性能特征。 对工作条件（如输入音和外部抖动）以及器件特性（如增益或数字下变频）进行配置。 性能特征包括噪声、失真和分辨率、FFT、时序图、频率响应图等。

Virtual Eval Tool - BETA IBIS模型 AD6657A IBIS Model IBS AD6657ABCPZ (All Speed Grades) 设计工具 Visual Analog

对于正在选择或评估高速ADC的设计工程师，VisualAnalog?是一个将一组功能强大的仿真和数据分析工具与一个用户友好的图形界面集成在一起的软件包。

ADIsimRF

ADIsimRF是一款简单易用的RF信号链计算工具。可以计算和导出多达50级的信号链级联增益、噪声、失真和功耗并绘制其曲线。ADIsimRF还包括丰富的ADI射频和混合信号元件的器件模型数据库。

参考电路 (1) CN0259

具有抗混叠滤波器和184.32 MSPS采样速率的高性能65 MHz带宽四通道中频接收机

CN0259 具有抗混叠滤波器和184.32 MSPS采样速率的高性能65 MHz带宽四通道中频接收机
