AD6643是一款11位、200 MSPS/250 MSPS、双通道中频(IF)接收机，专门针对要求高动态范围性能、低功耗和小尺寸的电信应用中支持多通道系统而设计。

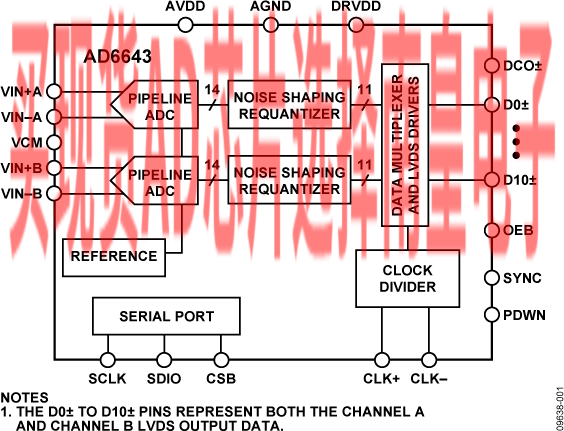

该器件包括两个高性能模数转换器(ADC)和噪声整形再量化器(NSR)数字模块。每个ADC由多级、差分流水线架构组成，并集成了输出纠错逻辑，每个ADC差分流水线的第一级包含一个宽带宽开关电容采样网络。集成基准电压源可简化设计考量。占空比稳定器(DCS)补偿ADC时钟占空比的波动，使转换器保持出色的性能。

各ADC的输出内部连接到NSR模块。集成NSR电路能够提高奈奎斯特带宽内较小频段的信噪比(SNR)性能。该器件支持两种不同的输出模式，通过SPI可以选择输出模式。如果使能NSR特性，则在处理ADC的输出时，AD6643可以在有限的部分奈奎斯特带宽内实现更高的SNR性能，同时保持11位输出分辨率。

可以对NSR模块进行编程，以提供采样时钟22%或33%的带宽。例如，当采样时钟速率为185 MSPS时，在22%模式下，AD6643可以在40 MHz带宽内实现最高75.5 dBFS的SNR；在33%模式下，它可以在60 MHz带宽内实现最高73.7 dBFS的SNR。

禁用NSR模块时，ADC数据直接以11位的分辨率提供给输出端。这种工作模式下，AD6643能够在整个奈奎斯特带宽内实现最高66.5 dBFS的SNR。因此，AD6643可以用于电信应用，例如要求更宽带宽的数字预失真观测路径。

经过数字信号处理后，多路复用输出数据路由至一个11位输出端口，最大数据速率为400 Mbps (DDR)。这些输出设置为LVDS，支持ANSI-644电平。

AD6643接收器能够对很宽的中频频谱进行数字化处理。各接收机设计用于同步接收不同的天线。该IF采样架构与传统的模拟技术或较低集成度的数字方法相比，能大幅度降低元件的成本和复杂度。

灵活的掉电选项可以明显降低功耗。器件设置与控制的编程利用三线式SPI兼容型串行接口来完成；该接口提供多种工作模式，支持电路板级系统测试。

AD6643采用64引脚无铅9 mm × 9 mm引脚架构芯片级封装(LFCSP_VQ)，符合RoHS标准，额定温度范围为−40°C至+85°C工业温度范围。该产品受美国专利保护。

产品聚焦

应用

• 通信
• 分集无线电和智能天线(MIMO)系统
• 多模式数字接收器(3G)
  • WCDMA, LTE, CDMA2000
  • WiMAX, TD-SCDMA
• I/Q解调系统
• 通用软件无线电

• 每个通道11位、250 MSPS输出数据速率
• NSR使能时的性能
  • NR：74.5 dBFS（55 MHz频段、最高90 MHz、250 MSPS）
  • SNR：72.0 dBFS（82 MHz频段、最高90 MHz、250 MSPS）
• NSR禁用时的性能
  • SNR：66.2 dBFS（最高90 MHz、250 MSPS）
  • SFDR：85 dBc（最高185 MHz、250 MSPS）
• 总功耗：706 mW (200 MSPS)
• 1.8 V电源电压

• LVDS（ANSI-644电平）输出
• 1至8整数输入时钟分频器（最大输入频率625 MHz）
• ADC内部基准电压源
• 灵活的模拟输入范围
  • 1.4 V p-p至2.0 V p-p（标称值1.75 V p-p）
• 差分模拟输入、400 MHz带宽
• 95 dB通道隔离/串扰
• 串行端口控制
• 节能的关断模式

AD6643BCPZ-200，封装：64-Lead LFCSP (9mm x 9mm w/ EP)，包装形式及数量：托盘，260，工作温度：-40 to 85C，AD官网报价：90.24（100-499个）；76.7（1000+个）

AD6643BCPZ-250，封装：64-Lead LFCSP (9mm x 9mm w/ EP)，包装形式及数量：托盘，260，工作温度：-40 to 85C，AD官网报价：105.6（100-499个）；89.76（1000+个）

AD6643BCPZRL7-200，封装：64-Lead LFCSP (9mm x 9mm w/ EP)，包装形式及数量：卷带，750，工作温度：-40 to 85C，AD官网报价：90.24（100-499个）；76.7（1000+个）

AD6643BCPZRL7-250，封装：64-Lead LFCSP (9mm x 9mm w/ EP)，包装形式及数量：卷带，750，工作温度：-40 to 85C，AD官网报价：105.6（100-499个）；89.76（1000+个）

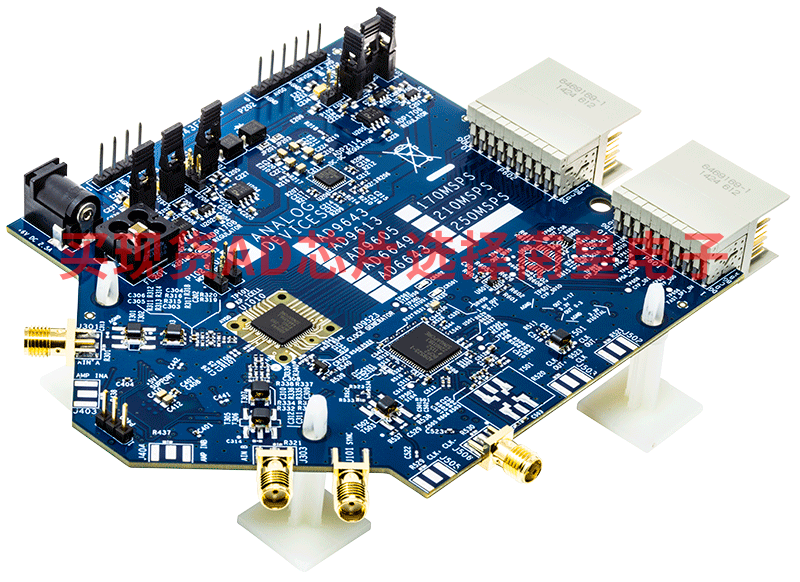

EVAL-AD6643：AD6643 评估板

AD6643-250EBZ用于评估双通道11位混合信号IF接收器ADC AD6643。本参考设计提供在各种模式和配置下运行器件所需的全部支持电路。它设计为可直接与HSC-ADC-EVALCZ的数据捕获卡进行接口，允许用户下载捕获的数据用于分析。Visual Analog软件包用来与器件的硬件部分实现接口，允许用户下载捕获的数据并通过用户友好型图形界面进行分析。同时，SPI控制器软件包也兼容硬件部分，允许用户使用AD6643的SPI可编程功能。

AD6643数据手册提供了更多有关器件配置和性能的信息，在使用这些工具时应加以参考。所有文档、Visual Analog软件以及SPI控制器均可在高速ADC评估板页面上找到。欲了解更多信息，或有任何疑问，请发送电子邮件至highspeed.converters@analog.com。

HSC-ADC-EVALCZ：基于FPGA的数据采集套件

HSC-ADC-EVALCZ高速转换器评估平台使用基于FPGA的缓冲存储器板，采集来自ADI高速模数转换器(ADC)评估板的数字数据块。该板通过USB端口连接到PC，并与VisualAnalog软件配合使用来快速评估高速ADC的性能。该评估套件设置简单。所需的额外设备包括ADI高速ADC评估板、信号源和时钟源。一旦连接该套件并上电，PC便立即开始评估。
