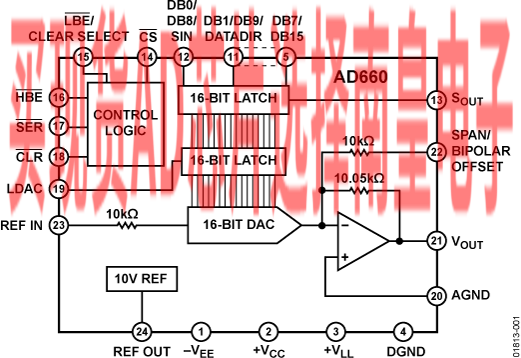

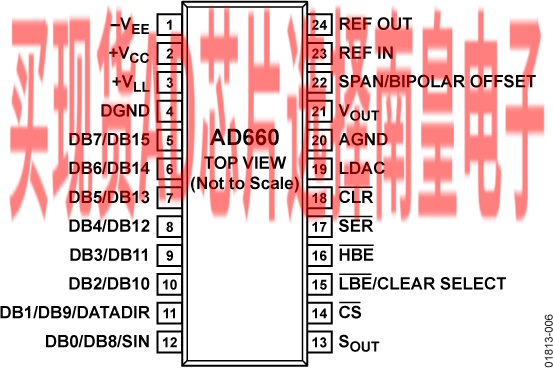

AD660 DACPORT是一款完整的16位单芯片数模转换器，内置一个片内基准电压源、双缓冲锁存器和一个输出放大器。它采用ADI公司BiMOS II工艺制造，可以在同一芯片上实现高精度双极性线性电路与低功耗CMOS逻辑功能。

AD660架构可确保15位单调性不随时间和温度而变化。积分非线性和微分非线性误差均保持为±0.003%（最大值）。片内输出放大器可以使电压输出在10 μs达到1/2 LSB以内的精度（满量程步进）。

AD660配有一个极其灵活的数字接口。数据可以以串行模式或双8位字节格式载入AD660。通过具有双重功能的两个数字输入引脚实现。串行模式输入格式通过引脚进行选择，可以是MSB优先或LSB优先。利用串行输出引脚，用户能够以菊花链形式连接数个AD660器件：将通过输入锁存器的数据移位至下一个DAC，从而使连接SIN、CS和LDAC所需的控制线路数量较少。字节模式输入格式也很灵活，可以选择先加载高字节数据还是低字节数据。双缓冲锁存器结构不仅可以消除数据偏斜误差，还能够在多DAC系统中同时更新各DAC。

AD660分为五级。AN级和BN级的额定温度范围为−40°C至+85°C，采用24引脚300 mil塑料DIP封装。AR级和BR级的额定温度范围也是−40°C至+85°C，采用24引脚SOIC封装。SQ级采用24引脚300 mil CERDIP封装，还提供符合MIL-STD-883标准的型号。请参考AD660SQ/883B军用级数据手册，了解相关的技术规格与测试条件。

产品特色
1. AD660是一款完整的16位单芯片DAC，内置一个基准电压源、双缓冲锁存器和一个输出放大器。
2. 内部嵌入式齐纳基准电压源经激光调整至10.000 V，最大误差为±0.1%，温度漂移性能为±15 ppm/°C。该基准电压源可用于外部应用。
3. AD660的输出范围通过引脚编程，可以设置为0 V至10 V单极性输出范围或−10 V至+10 V双极性输出范围。无需外部元件。
4. AD660同时提供直流与交流特性。直流特性包括±1 LSB积分非线性(INL)误差和±1 LSB微分非线性(DNL)误差。交流特性包括0.009% THD + N和83 dB信噪比(SNR)。
5. AD660的双缓冲锁存器不仅可以消除数据偏斜误差，还能够在多DAC应用中同时更新各DAC。
6. 无论DAC处于单极性模式还是双极性模式，清零功能都能够异步设置输出为0 V。
7. 满量程步进时，输出放大器可以在10 μs内达到±1/2 LSB精度，1 LSB步进时在2.5 μs内达到全温度范围。当加载满量程步进时，输出毛刺典型值为15 nV-s。

数据手册，Rev. B，6/08

• 完整的16位数模转换功能
  片内输出放大器
  片内嵌入式齐纳基准电压源
• 积分线性误差：±1 LSB
• 15位单调性（在整个温度范围内）
• 微处理器兼容
  串行或字节输入
  双缓冲锁存器
  快速(40 ns)写入脉冲

• 异步清零（至0 V）功能
• 串行输出引脚便于进行菊花链配置
• 单极性或双极性输出
• 低突波：15 nV-s
• 低THD+N：0.009%

5962-9463301MLA，封装：24 ld CerDIP(300 Mil)，包装形式及数量：管装，15，工作温度：-55 to 125C，AD官网报价：136.19（100-499个）；123.11（1000+个）

AD660ANZ，封装：24-Lead PDIP，包装形式及数量：管装，15，工作温度：，AD官网报价：32.29（100-499个）；29.21（1000+个）

AD660ARZ，封装：24-Lead SOIC (Wide)，包装形式及数量：管装，31，工作温度：-40 to 85C，AD官网报价：28.5（100-499个）；25.76（1000+个）

AD660ARZ-REEL，封装：24-Lead SOIC (Wide)，包装形式及数量：卷带，1000，工作温度：-40 to 85C，AD官网报价：28.5（100-499个）；25.76（1000+个）

AD660BNZ，封装：24-Lead PDIP，包装形式及数量：管装，15，工作温度：，AD官网报价：48.44（100-499个）；43.80（1000+个）

AD660BRZ，封装：24-Lead SOIC (Wide)，包装形式及数量：管装，31，工作温度：-40 to 85C，AD官网报价：42.76（100-499个）；38.67（1000+个）

AD660BRZ-REEL，封装：24-Lead SOIC (Wide)，包装形式及数量：卷带，1000，工作温度：-40 to 85C，AD官网报价：42.76（100-499个）；38.67（1000+个）

AD660SQ，封装：24-Lead CerDIP (Narrow 0.3 Inch)，包装形式及数量：管装，15，工作温度：-55 to 125C，AD官网报价：104.98（100-499个）；94.88（1000+个）

5962-9463301MLA，封装：24 ld CerDIP(300 Mil)，包装形式及数量：管装，15，工作温度：-55 to 125C，AD官网报价：136.19（100-499个）；123.11（1000+个）

AD660ANZ，封装：24-Lead PDIP，包装形式及数量：管装，15，工作温度：，AD官网报价：32.29（100-499个）；29.21（1000+个）

AD660ARZ，封装：24-Lead SOIC (Wide)，包装形式及数量：管装，31，工作温度：-40 to 85C，AD官网报价：28.5（100-499个）；25.76（1000+个）

AD660ARZ-REEL，封装：24-Lead SOIC (Wide)，包装形式及数量：卷带，1000，工作温度：-40 to 85C，AD官网报价：28.5（100-499个）；25.76（1000+个）

AD660BNZ，封装：24-Lead PDIP，包装形式及数量：管装，15，工作温度：，AD官网报价：48.44（100-499个）；43.80（1000+个）

AD660BRZ，封装：24-Lead SOIC (Wide)，包装形式及数量：管装，31，工作温度：-40 to 85C，AD官网报价：42.76（100-499个）；38.67（1000+个）

AD660BRZ-REEL，封装：24-Lead SOIC (Wide)，包装形式及数量：卷带，1000，工作温度：-40 to 85C，AD官网报价：42.76（100-499个）；38.67（1000+个）

AD660SQ，封装：24-Lead CerDIP (Narrow 0.3 Inch)，包装形式及数量：管装，15，工作温度：-55 to 125C，AD官网报价：104.98（100-499个）；94.88（1000+个）
