- 制造厂商：AD
- 产品类别：仪表放大器
- 技术类目：仪表放大器
- 功能描述：低漂移、低功耗仪表放大器，具有固定增益10和100
- （AD代理渠道，提供当日发货、严格的质量标准，满足您的目标价格）
AD621是一款易于使用、低成本、低功耗、高精度仪表放大器，适合众多应用领域。它融高性能、小尺寸和低功耗于一体，优于分立式运放设计。 利用内部增益设置电阻，可实现高效能、低增益误差和低增益漂移误差。通过外部引脚搭接则可轻松设置固定增益10和100。AD621按总体系统规定全部特性，因而可以简化设计过程。
AD621的电源电流非常低，最大仅为1.3 mA，并且采用紧凑型8引脚SOIC、8引脚塑料DIP或8引脚CERDIP封装，非常适合对功耗、尺寸和重量有严格要求的便携式或远程应用。它在总体精度要求较高的应用中同样表现出众，如电子秤和传感器接口电路中使用的精密数据采集系统等。AD621的最大误差较低，其中非线性度为10 ppm、增益漂移为5 ppm°/C、失调电压为50 µV、失调漂移(B级)为0.6 mV/°C，因而能以较低的成本实现总体系统性能，优于以前采用分立式设计或其它单芯片仪表放大器的实施方案。
采用高源阻抗工作时，例如在ECG和血压监测仪中工作时，AD621能够实现低噪声与低输入偏置电流的完美组合。1 kHz时的电压噪声为9 nV/√Hz，0.1 Hz至10 Hz频带内的噪声为0.28 µV峰峰值。输入电流噪声同样非常低，为0.1 pA/√Hz。AD621在整个工业温度范围内的最大输入偏置电流为1.5 nA，优于FET输入器件。
- 易于使用
通过引脚搭接设置增益10和100
针对总体系统性能规定的误差特性
具有比分立式仪表放大器设计更高的性能
提供8引脚DIP和SOIC封装
低功耗，最大电源电流1.3 mA
宽电源电压 - 低噪声
输入电压噪声：9 nV/√Hz(1 kHz)
0.28 µV峰峰值噪声(0.1 Hz至10 Hz) - 出色的直流性能
总增益误差：0.15%(最大值)<br总增益漂移：±5> 总失调电压：125 µV(最大值)
失调电压漂移：1.0 µV/°C(最大值)</br总增益漂移：±5> - 出色的交流特性
带宽：800 kHz (G = 10)，200 kHz (G = 100)
0.01%建立时间：12 µs
AD621ANZ，封装：8-Lead PDIP，包装形式及数量：管装，50，工作温度：-40 to 85C，AD官网报价：8.53（100-499个）；7.23（1000+个）
AD621ARZ，封装：8-Lead SOIC，包装形式及数量：管装，98，工作温度：-40 to 85C，AD官网报价：6.49（100-499个）；5.51（1000+个）
AD621ARZ-R7，封装：8-Lead SOIC，包装形式及数量：卷带，1000，工作温度：-40 to 85C，AD官网报价：6.49（100-499个）；5.51（1000+个）
AD621ARZ-RL，封装：8-Lead SOIC，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：6.49（100-499个）；5.51（1000+个）
AD621BNZ，封装：8-Lead PDIP，包装形式及数量：管装，50，工作温度：-40 to 85C，AD官网报价：12.78（100-499个）；10.88（1000+个）
AD621BRZ，封装：8-Lead SOIC，包装形式及数量：管装，98，工作温度：-40 to 85C，AD官网报价：9.72（100-499个）；8.27（1000+个）
AD621BRZ-R7，封装：8-Lead SOIC，包装形式及数量：卷带，1000，工作温度：-40 to 85C，AD官网报价：9.72（100-499个）；8.27（1000+个）
AD621BRZ-RL，封装：8-Lead SOIC，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：9.72（100-499个）；8.27（1000+个）
AD621SQ/883B，封装：8-Lead CerDIP，包装形式及数量：管装，48，工作温度：-55 to 125C，AD官网报价：40.34（100-499个）；36.32（1000+个）

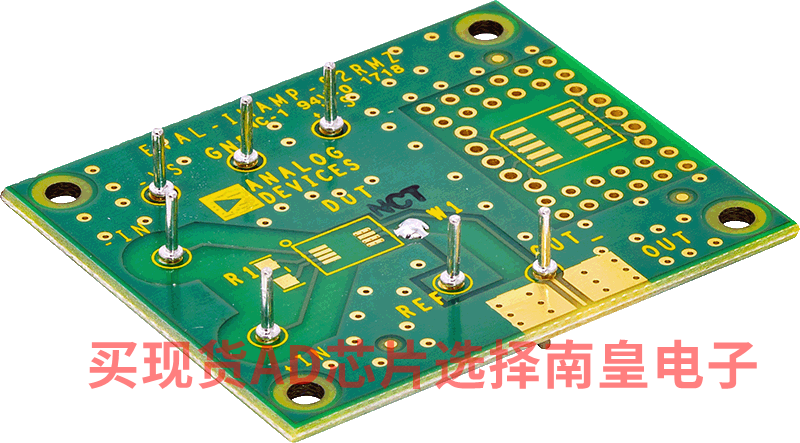

EVAL-INAMP：AD62x、AD822x、AD842x系列仪表放大器评估板
ADI 公司提供一系列评估板，以便帮助用户评估 8 引脚封装的仪表放大器。访问用户指南 UG-261。
该用户指南介绍三款通用评估板，可用于评估多款 ADI 仪表放大器。如需获取某款仪表放大器的性能数据，请参考该仪表放大器的数据手册。
3 种通用型易用评估板 可搭配 ADI 公司的各种仪表放大器供货 评估板上焊接待测仪表放大器 预安装测试引脚 预安装去耦电容 EVAL-INAMP-62RZ板：兼容采用SOIC或PDIP封装的AD620、AD621、AD622、AD623、AD627、AD8223、AD8225、LT1167、LT1168和LT6370 EVAL-INAMP-82RZ板：兼容采用SOIC封装的AD8221、AD8226、AD8227、AD8228、AD8229、AD8421、AD8428和AD8429 EVAL-INAMP-82RMZ板：兼容采用MSOP封装的AD8220、AD8221、AD8226、AD8227、AD8228、AD8236和AD8421
