AD605的基本参数

制造厂商：AD
产品类别：可变增益放大器(VGA)
技术类目：模拟控制可变增益放大器(VGA)
功能描述：双通道、低噪声、单电源可变增益放大器
（AD代理渠道，提供当日发货、严格的质量标准，满足您的目标价格）

AD605的产品详情：

AD605是一款低噪声、高精度、双通道、线性dB可变增益放大器(VGA)，并针对要求高性能、宽带宽可变增益控制的应用进行了优化。它采用5 V单电源供电，提供差分输入和单极性增益控制，使用方便。用户可决定增益范围，并通过外部基准输入提供用户决定的增益调整比例(dB/V)，从而可实现更大的灵活性。

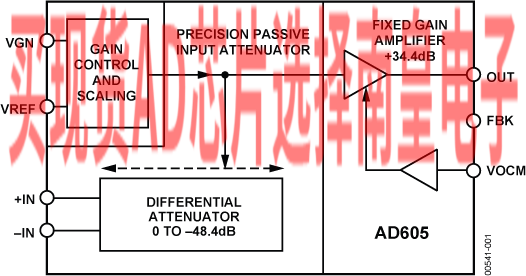

借助差分输入、单电源指数放大器(DSX-AMP)架构，AD605可实现高性能线性dB响应。每个DSX-AMP均内置0 dB至-48.4 dB可变衰减器，后接高速固定增益放大器。衰减器基于7级R-1.5R梯形网络。触点之间的衰减为6.908 dB，整个梯形网络的衰减为48.360 dB。当VOCM偏置VP/2时，DSX-AMP架构提供1.8 nV/√Hz输入噪声谱密度，并接受±2.0 V输入信号。

AD605的每个独立通道均提供48 dB增益范围，并可针对应用优化增益范围。−14 dB至+34 dB与0 dB至+48 dB之间的增益范围可以通过引脚FBK与引脚OUT之间的单个电阻进行选择。将引脚FBK与引脚OUT短路或者使引脚FBK保持断开，可分别实现低段和高段增益范围。将AD605的两个通道级联起来，便可在单芯片封装中提供精度极高的96 dB增益范围。

增益控制接口提供约2 MΩ输入电阻和20 dB/V至30 dB/V的比例因子，相应的VREF输入电压为2.5 V至1.67 V。注意，比例因子最高可达40 dB/V，但比例因子超过30 dB/V时精度会降低。比例因子为20 dB/V时，增益线性dB调整的控制电压(VGN)范围为0.4 V至2.4 V；比例因子为40 dB/V时，VGN范围为0.20 V至1.20 V。VGN小于50 mV时，放大器进入省电模式，功耗为1.9 mA。正常工作时，每个放大器通道的静态电源电流仅为18 mA。

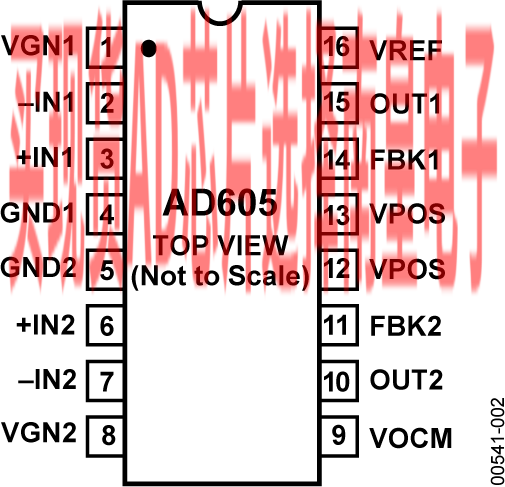

AD605采用16引脚PDIP和16引脚SOIC_N封装，保证工作温度范围为−40°C至+85°C。

应用

超声和声纳时间增益控制

高性能AGC系统

信号测量

数据手册，Rev. E,5/07

AD605的优势和特点：

两个独立的线性dB通道
最大增益时的输入噪声：1.8 nV/√Hz，2.7 pA/√Hz
-3 dB带宽：40 MHz
差分输入
可编程绝对增益范围:–14 dB至 +34 dB(FBK与OUT短路)
可变增益调整比例：20 dB/V至40 dB/V
增益不随温度和电源变化而变化
单端单极性增益控制
输出共模独立设置
在增益控制下限时电源关断
5 V单电源
低功耗：每通道90 mW

AD605具体的完整产品型号参数及价格（美元）：

AD605ACHIPS，封装：None Available，包装形式及数量：托盘，140，工作温度：25C，AD官网报价：

AD605ANZ，封装：16-Lead PDIP，包装形式及数量：管装，25，工作温度：-40 to 85C，AD官网报价：18.12（100-499个）；14.51（1000+个）

AD605ARZ，封装：16-Lead SOIC，包装形式及数量：管装，48，工作温度：-40 to 85C，AD官网报价：15.7（100-499个）；12.56（1000+个）

AD605ARZ-R7，封装：16-Lead SOIC，包装形式及数量：卷带，1000，工作温度：-40 to 85C，AD官网报价：15.7（100-499个）；12.56（1000+个）

AD605ARZ-RL，封装：16-Lead SOIC，包装形式及数量：卷带，2500，工作温度：-40 to 85C，AD官网报价：15.7（100-499个）；12.56（1000+个）

AD605BRZ，封装：16-Lead SOIC，包装形式及数量：管装，48，工作温度：-40 to 85C，AD官网报价：18.03（100-499个）；14.44（1000+个）

AD605BRZ-R7，封装：16-Lead SOIC，包装形式及数量：卷带，1000，工作温度：-40 to 85C，AD官网报价：18.03（100-499个）；14.44（1000+个）

AD605的评估套件：

EVAL-AD605：AD605 评估板
