- 制造厂商：AD
- 产品类别：可变增益放大器(VGA)
- 技术类目：模拟控制可变增益放大器(VGA)
- 功能描述：双通道、超低噪声可变增益放大器
- （AD代理渠道，提供当日发货、严格的质量标准，满足您的目标价格）
AD604是一款超低噪声、精度极高、双通道、线性dB可变增益放大器(VGA)，针对超声应用中基于时间的可变增益控制进行了优化，但同样支持任何要求低噪声、宽带宽、可变增益控制的应用。AD604的每个通道均提供300 k?输入电阻和单极性增益控制，使用方便。用户自定义的增益范围、增益调整比例(dB/V)和输出直流电平转换则使性能进一步得到优化。

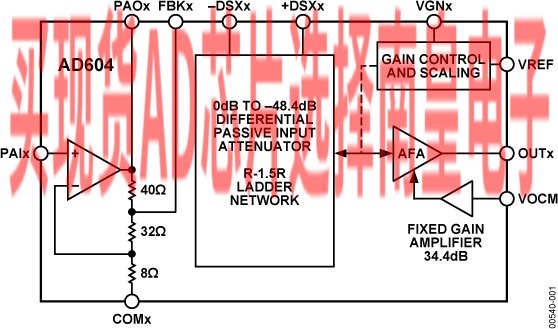

AD604的每个通道均采用高性能前置放大器，折合到输入端的噪声电压为0.8 nV/√Hz。借助差分输入指数放大器(DSX-AMP)架构，AD604可实现精度极高的线性dB响应。每个DSX-AMP均内置6.908 dB至48.36 dB可变衰减器，后接高速固定增益放大器。该衰减器为7级R-1.5R梯形网络。
线性dB增益响应的方程式为：

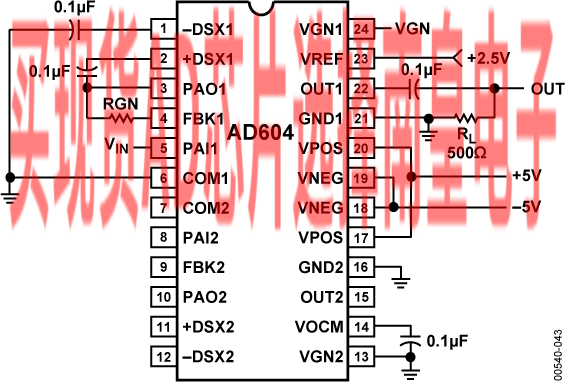

5和10之间的前置放大器增益(14 dB和20 dB))，使每通道的总增益范围为0 dB至48 dB和6 dB至54 dB。通过旁路第二通道的前置放大器，便可以将AD604的两个通道级联起来，以提供更高的增益范围。不过，在多通道系统中，将AD604与AD60x VGA系列中不包含前置放大器的其它器件级联起来，则可以提供更有效的解决方案。AD604提供对前置放大器输出的访问，从而可以在前置放大器与差分衰减器级之间进行外部滤波。
注意，比例因子最高可达40 dB/V，但比例因子超过30 dB/V时精度会降低。比例因子为20 dB/V时，增益线性dB调整的控制电压(VGN)范围为0.4 V至2.4 V。如果高于或低于此增益控制范围，增益就会偏离理想的线性dB控制法则。0.1 V以下的增益控制区域不用于增益控制。事实上，当增益控制电压小于50 mV时，放大器通道进入省电模式，功耗为1.9 mA。
AD604采用24引脚SSOP、SOIC和PDIP封装，保证工作温度范围为?40°C至+85°C。
应用
数据手册，Rev. E，10/2008
- 最大增益时具有超低输入噪声：
0.80 nV/√Hz，3.0 pA/√Hz - 两个独立的线性dB通道
- 每通道可编程绝对增益范围：
0 dB 至 48 dB (前置放大器增益 = 14 dB)
到6 dB 至 54 dB(前置放大器增益= 20 dB) - 增益精度：±1.0 dB
- -3 dB带宽：40 MHz
- 300 kΩ输入电阻
- 可变增益调整比例：20 dB/V至40 dB/V
- 增益不随温度和电源变化而变化
- 单端单极性增益控制
- 在增益控制下限时电源关断
- 直接驱动ADC
AD604ARSZ，封装：24-Lead SSOP，包装形式及数量：管装，59，工作温度：-40 to 85C，AD官网报价：27.66（100-499个）；24.99（1000+个）
AD604ARSZ-R7，封装：24-Lead SSOP，包装形式及数量：卷带，500，工作温度：-40 to 85C，AD官网报价：27.66（100-499个）；24.99（1000+个）
AD604ARZ，封装：24-Lead SOIC (Wide)，包装形式及数量：管装，31，工作温度：-40 to 85C，AD官网报价：23.03（100-499个）；20.84（1000+个）
AD604ARZ-RL，封装：24-Lead SOIC (Wide)，包装形式及数量：卷带，1000，工作温度：-40 to 85C，AD官网报价：23.03（100-499个）；20.84（1000+个）
EVAL-AD604：AD604 评估板
