AD5933是一款高精度的阻抗转换器系统解决方案，片上集成频率发生器与12位、1 MSPS的模数转换器(ADC)。用频率发生器产生的信号来激励外部复阻抗，外部阻抗的响应信号由片上ADC进行采样，然后由片上DSP进行离散傅里叶变换(DFT)处理。DFT算法在每个频率上返回一个实部(R)数据字和一个虚部(I)数据字。

校准之后，很容易算出各扫描频率点的阻抗幅度和相对相位。计算是利用实部和虚部寄存器内容在片外完成，寄存器内容可以从串行I2C接口读取。

ADI公司还提供一款类似器件AD5934，它是一款2.7 V至5.5 V、250 kSPS、12位阻抗转换器，内置温度传感器，并采用16引脚SSOP封装。

应用

• 电化学分析
• 生物电阻抗分析
• 阻抗频谱分析
• 复阻抗测量
• 腐蚀监控和保护设备
• 生物医学和汽车传感器
• 近程传感
• 无损检测
• 材料性质分析
• 燃料/电池状态监控

• 提供中文数据手册
• 可编程输出峰峰值激励电压，输出频率最高达100 kHz
• 可编程频率扫描功能和串行I2C接口
• 频率分辨率：27位(<0.1 Hz)
• 阻抗测量范围：1 kΩ至10 MΩ
• 利用附加电路可测量100 Ω至1 kΩ阻抗
• 内部温度传感器(±2°C)
• 内部系统时钟选项
• 相位测量功能
• 系统精度：0.5%
• 电源电压：2.7 V至5.5 V
• 温度范围：-40°C 至 +125°C
• 16引脚SSOP封装
• 通过汽车应用认证

AD5933WYRSZ-REEL7，封装：16-Lead SSOP，包装形式及数量：卷带，500，工作温度：-40 to 125C，AD官网报价：9.58（1000+个）

AD5933YRSZ，封装：16-Lead SSOP，包装形式及数量：管装，77，工作温度：-40 to 125C，AD官网报价：23.55（100-499个）；9.31（1000+个）

AD5933YRSZ-REEL7，封装：16-Lead SSOP，包装形式及数量：卷带，500，工作温度：-40 to 125C，AD官网报价：9.31（1000+个）

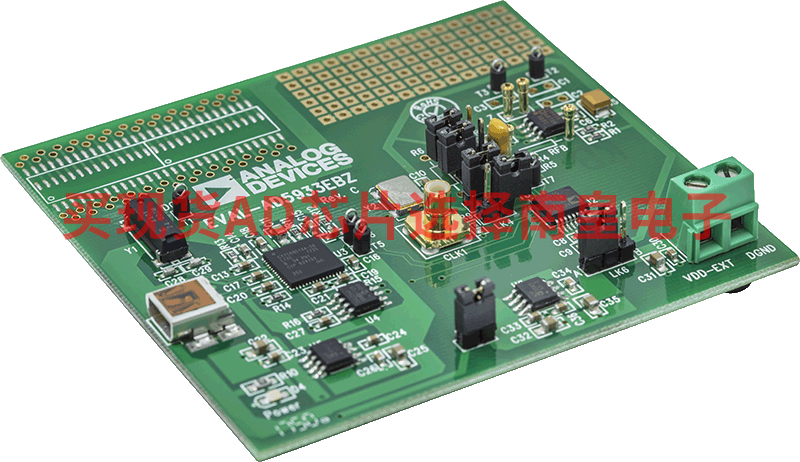

EVAL-AD5933：AD5933 评估板

本用户指南介绍EVAL-AD5933EBZ评估板以及为与该器件接口而开发的应用软件。AD5933是一款高精度的阻抗转换器系统，片上集成频率发生器与12位、1 MSPS的模数转换器(ADC)。频率发生器允许用已知的信号来激励外部复阻抗。外部阻抗的响应信号由片上ADC进行采样，然后由片上DSP引擎在每个激励频率下进行DFT处理。AD5933还内置具有13位分辨率的内部温度传感器。该器件采用2.7 V至5.5 V电源供电。其他板载元件包括：3.0 V基准电压源ADR423，用作该器件单独的模拟部分和数字部分的稳定电源电压，以及超高精度稳压器ADP3303，用作与AD5933接口的板载通用串行总线控制器的电源。用户可以选择从计算机的USB端口为整个电路供电。

该评估板还集成了高性能调整型16 MHz表贴晶振，如需要可用作AD5933的系统时钟。通过USB微控制器可与AD5933接口，该器件可产生与AD5933通信所需的I2C信号。通过位于PC上并从PC运行的Visual Basic图形用户界面可与USB微控制器接口。AD5933的完整技术规格参见ADI公司的AD5933数据手册。使用评估板时，应同时参阅数据手册和本用户指南。

请注意：该评估软件无法在Windows 8或Windows 10上运行（USB驱动程序不兼容Windows 7以上版本的操作系统）。
