AD5930是一款支持可编程频率扫描和输出突发功能的波形发生器。这款器件采用支持增强型频率控制的嵌入式数字处理技术，能够生成合成的模拟或数字频率步进波形。采用预先编程的频率配置文件可以避免连续的写周期，从而释放了重要的DSP/微控制器资源。波形从已知相位开始，并可以连续地增加相位，因此能够轻松的确定相移。

AD5930支持三种工作模式。在连续输出模式下，该器件在定义时长内输出所需频率，然后步入下一频率。针对该器件输出特定频率的时长，可进行预先编程并让器件自动递增该频率，或者通过CTRL引脚进行外部递增。在突发模式下，该器件在一定时长内输出其频率，接着在另一预定义时长内返回到中间电平，然后步入下一频率。在MSB模式下，该器件产生数字输出。

对器件进行编程时，用户需要输入起始频率、频率步进、增量数量，以及器件在各频率点停留的时间间隔。频率配置文件可通过切换CTRL引脚来启动。

该器件提供多种不同的扫描方式。频率以三角扫描模式步进来连续上下扫描整个频率范围，或以锯形扫描模式向上扫描，但再次发起扫描之前会返回到初始频率。此外，无需执行任何扫描，也可产生单个频率或突发。

AD5930通过三线式串行接口写入数据，能够在高达40 MHz的时钟速率下工作。器件采用2.3 V至5.5 V电源供电，并具有待机功能，能够关断器件中没有使用的部分。

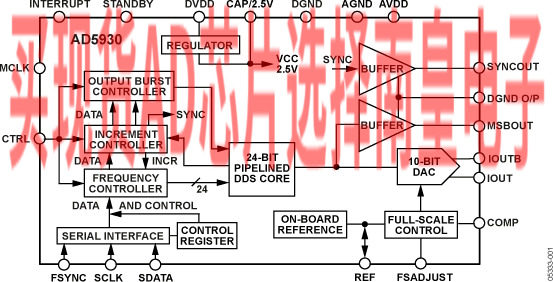

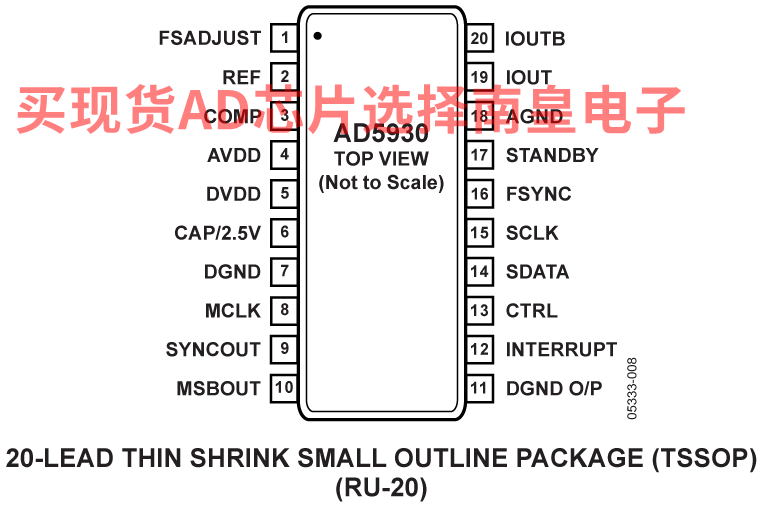

AD5930采用20引脚TSSOP封装。

应用

• 可编程的频率配置文件，无需外部器件
• 输出频率高达25 MHz
• 可预编程的频率配置文件能将DSP/微控制器的正弦波/三角波/方波输出写入次数减到最少
• 频率步进的自动或单引脚控制
• 突发和侦听功能

• 波形从已知相位开始并以0°相位递增或连续增加相位
• 关断模式：20 µA
• 电源：2.3 V至5.5 V
• 汽车应用温度范围：
  -40℃至+125℃
• 20引脚无铅TSSOP封装

AD5930YRUZ，封装：20-Lead TSSOP，包装形式及数量：管装，75，工作温度：-40 to 125C，AD官网报价：8.81（100-499个）；7.23（1000+个）

AD5930YRUZ-REEL7，封装：20-Lead TSSOP，包装形式及数量：卷带，1000，工作温度：-40 to 125C，AD官网报价：7.23（1000+个）

EVAL-AD5930：AD5930 评估板

该评估板可在外部DSP或微控制器的控制下单独使用，也可连接PC使用。同时还提供用于AD5930寄存器的编程软件。
