- 制造厂商：AD
- 产品类别：精密DAC
- 技术类目：单通道电压输出数模转换器
- 功能描述：1ppm、20位、±1 LSB INL、电压输出DAC
- （AD代理渠道，提供当日发货、严格的质量标准，满足您的目标价格）
这款器件采用多功能三线式串行接口，能够以最高35 MHz的时钟速率工作，并与标准SPI、QSPI、MICROWIRE、DSP接口标准兼容。它内置上电复位电路，确保DAC上电后输出至0 V并保持已知输出阻抗状态，直到对该器件执行一次有效的写操作为止。输出箝位特性可将输出置于已定义的负载状态。
应用
? 医疗仪器
? 测试与测量
? 工业控制
? 高端科学和航空航天仪器
1. 1 ppm精度。
2. 宽电源电压范围：最高达±16.5V。
3. 工作温度范围：-40℃至+125℃。
4. 低噪声频谱密度：7.5 nV/√Hz。
5. 低温度漂移：0.05ppm/°C。
- 分辨率：1ppm
- 积分非线性(INL)：1ppm
- 噪声谱密度：7.5nV/√Hz
- 长期线性稳定性：0.19 LSB
- 温度漂移：<0.05 ppm/°C
- 建立时间：1μs
- 毛刺脉冲：1.4 nV-sec
- 20引脚TSSOP封装
- 宽电源电压范围：最高达±16.5V
- 35 MHz施密特触发数字接口
- 1.8 V兼容数字接口
AD5791-EP支持防务和航空航天应用（AQEC标准）
- 下载 AD5791-EP 数据手册 (pdf)
- 军用温度范围
（−55°C至+125°C） - 受控制造基线
- 唯一封装/测试厂
- 唯一制造厂
- 增强型产品变更通知
- 认证数据可应要求提供
- V62/12664 DSCC图纸号
AD5791ARUZ，封装：20-Lead TSSOP，包装形式及数量：管装，75，工作温度：-40 to 125C，AD官网报价：50.81（100-499个）；41.65（1000+个）
AD5791BRUZ，封装：20-Lead TSSOP，包装形式及数量：管装，75，工作温度：-40 to 125C，AD官网报价：86.67（100-499个）；71.04（1000+个）
AD5791SRUZ-EP，封装：20-Lead TSSOP，包装形式及数量：管装，75，工作温度：-55 to 125C，AD官网报价：221.43（100-499个）；181.5（1000+个）
EVAL-AD5791：AD5791 评估板
用户指南 UG-1152 支持 EVAL-AD5791SDZ 评估板（修订版 B）。用户指南 UG-185 支持该评估板的以前修订版。
EVAL-AD5791SDZ 是一款功能完备的评估板，专门为便于用户轻松评估 AD5791 电压输出 20 位数模转换器 (DAC) 的所有功能而设计。可以在板载连接器处操作 AD5791 的引脚，以进行外部连接。可以通过两种方式来控制该评估板：通过板载连接器 (J12) 或通过系统演示平台 (SDP) 连接器 (J14)。
该评估板还集成了利用 ADP5070 开关稳压器和线性稳压器（ADP7118 和 ADP7182）的电源解决方案，可从 +3.3 V 的单电源生成高达 −15 V 和 +15 V 的双极电源。也可以通过板载连接器（J11 和 J13）为 DAC 配备线性电源。
连接到 EVAL-AD5791SDZ 右上角的子板包括一个基准电源源，可在外部为 DAC 供电。
在使用 AD5791 评估软件的情况下，EVAL-SDP-CB1Z SDP 板允许通过安装 Windows XP 或更高版本操作系统的 Windows PC 上的 USB 端口来控制 EVAL-AD5791SDZ 评估板。
AD5791 是一款高精度 20 位 DAC，专门为满足精密控制应用的要求而设计。AD5791 的输出范围通过两个基准电压输入进行配置。该器件可在使用高达 33 V 的双电源进行供电的情况下工作。
Analog Devices, Inc. 提供的 AD5791 数据手册中包含 AD5791 的完整规格说明，使用评估板时应同时参阅该说明和本用户指南。

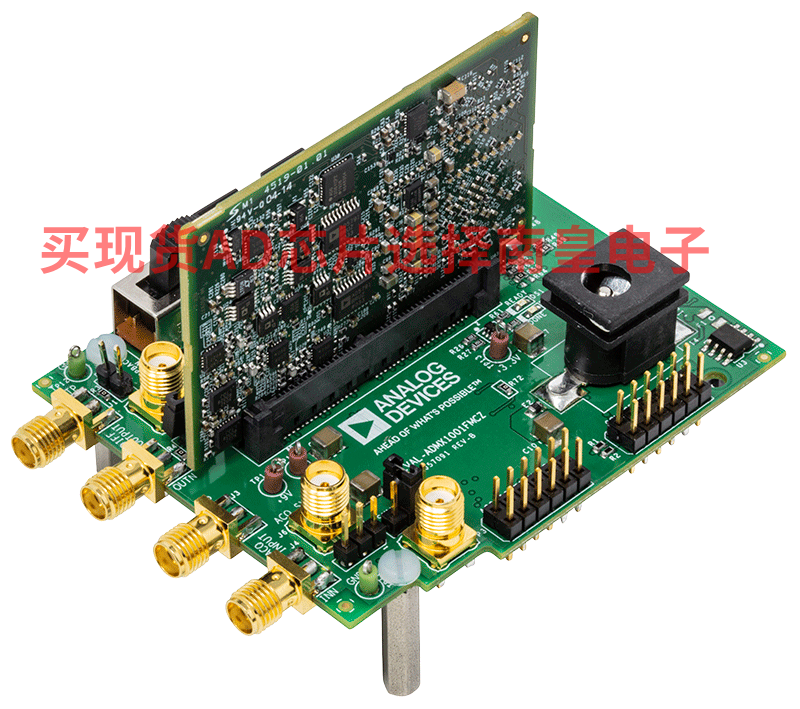

EVAL-ADMX1002：低失真信号发生器测量模块
ADMX1002是一款低失真正弦波和高分辨率任意波形发生器。此高性能模块展示了专有数字预失真算法，该算法将信号失真降低至可通过高性能数模转换器(DAC)和放大器实现的水平。其差分输出可设置为测试高性能模数转换器(ADC)、音频编解码器和其他音频IC和系统通常所需的共模电平。ADMX1002具有易于使用的SPI接口和小尺寸，可轻松嵌入到测试系统，或用于工作台进行测量和特性表征。
应用
高端音频测试 模数转换器特性表征和测试 传感器测试 频率响应和网络分析 ATE
