AD5781（18位电压输出DAC，±0.5 LSB INL、±0.5 LSB DNL）-AD代理

AD5781的基本参数

制造厂商：AD
产品类别：精密DAC
技术类目：单通道电压输出数模转换器
功能描述：18位电压输出DAC，±0.5 LSB INL、±0.5 LSB DNL
（AD代理渠道，提供当日发货、严格的质量标准，满足您的目标价格）

AD5781的产品详情：

AD57811是一款单通道、18位、无缓冲电压输出DAC，采用最高33V的双极性电源供电。正基准电压输入范围为5V至VDD – 2.5V，负基准电压输入范围为VSS + 2.5V至0V。相对精度最大值为±0.5 LSB，保证工作单调性，微分非线性(DNL)最大值为±0.5 LSB。

这款器件采用多功能三线式串行接口，能够以最高35 MHz的时钟速率工作，并与标准SPI、QSPI、MICROWIRE、DSP接口标准兼容。它内置上电复位电路，确保DAC上电后输出至0V并保持已知输出阻抗状态，直到对该器件执行一次有效的写操作为止。输出箝位特性可将输出置于已定义的负载状态。

产品特色

1.真18位精度。
2. 宽电源电压范围：最高达±16.5V。
3.工作温度范围：−40°C至+125°C。
4. 低噪声：7.5 nV/√Hz。
5. 低温度漂移：0.05ppm/°C。

应用

• 医疗仪器
• 测试与测量
• 工业控制
• 科学和航空航天仪器
• 数据采集系统
• 数字增益和失调电压调整
• 电源控制

AD5781的优势和特点：

单通道18位DAC，INL = ±0.5 LSB
噪声谱密度：7.5nV/√Hz
长期线性稳定性：0.05 LSB
温度漂移：<0.05 ppm/°C
建立时间：1μs e
毛刺脉冲：1.4 nV-s
工作温度范围： -40 °C至125 °C
20引脚TSSOP封装
宽电源电压范围：最高达±16.5 V
35 MHz施密特触发数字接口
1.8 V兼容数字接口

AD5781-EP支持防务和航空航天应用（AQEC标准）

下载 AD5781-EP数据手册 (pdf)
军用温度范围（−55 ℃至+125 ℃）
受控制造基线
唯一封装/测试厂
唯一制造厂
增强型产品变更通知
认证数据可应要求提供
V62/12661-01XB DSCC图纸号

AD5781具体的完整产品型号参数及价格（美元）：

AD5781ARUZ，封装：20-Lead TSSOP，包装形式及数量：管装，75，工作温度：-40 to 125C，AD官网报价：22.03（100-499个）；18.06（1000+个）

AD5781ARUZ-REEL7，封装：20-Lead TSSOP，包装形式及数量：卷带，1000，工作温度：-40 to 125C，AD官网报价：22.03（100-499个）；18.06（1000+个）

AD5781BRUZ，封装：20-Lead TSSOP，包装形式及数量：管装，75，工作温度：-40 to 125C，AD官网报价：33.5（100-499个）；27.46（1000+个）

AD5781BRUZ-REEL7，封装：20-Lead TSSOP，包装形式及数量：卷带，1000，工作温度：-40 to 125C，AD官网报价：33.5（100-499个）；27.46（1000+个）

AD5781SRUZ-EP，封装：20-Lead TSSOP，包装形式及数量：管装，75，工作温度：-55 to 125C，AD官网报价：100.65（100-499个）；82.5（1000+个）

AD5781的评估套件：

EVAL-AD5781：AD5781 评估板

EVAL-AD5781是一款全功能评估板，专为用户轻松评估AD5781电压输出型18位DAC的全部特性而设计。AD5781引脚可通过板载连接器，为外部连接提供访问。可通过两种方式控制该板：通过板载连接器(J6)，或通过系统开发平台连接器(J3)。采用AD5781评估软件，SDP板允许通过Windows XP（SP2及更高）或Vista（32位）计算机以USB端口对评估板进行控制。

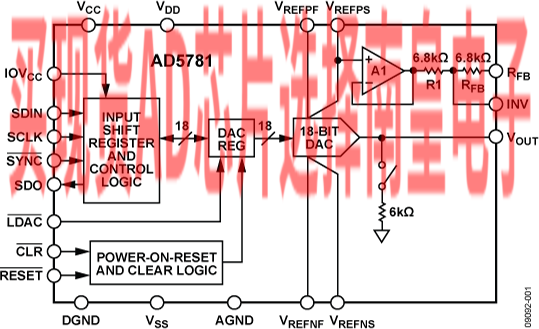

AD5781的电路图解：

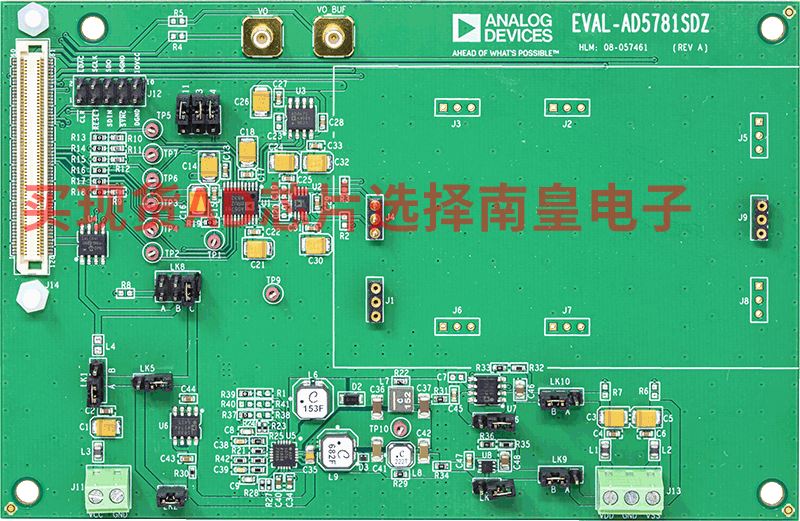

AD5781的评估套件：
