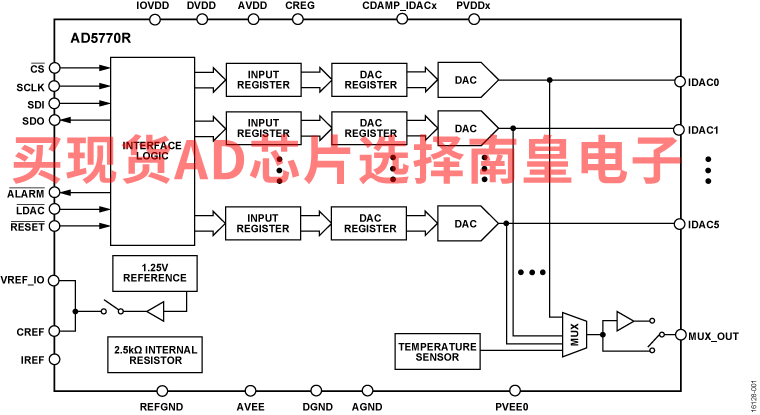

AD5770R 是一款适用于光电控制应用的 6 通道 14 位分辨率低噪声可编程电流输出数模转换器 (DAC)。该套件包含 1.25 V 片内基准电压源、用于生成基准电流的 2.5 kΩ 精密电阻器、裸片温度、输出监控功能、故障警报和复位功能。

AD5770R 包含五个 14 位分辨率的拉电流 DAC 通道和一个 14 位分辨率的拉电流和灌电流 DAC 通道。

通道 0 可配置为消耗高达 60 mA 的电流和生成高达 300 mA 的电流。通道 1 至通道 5 具有多个通过寄存器设置的可编程输出电流源范围。

每个 DAC 可在 0.8 V 至 AVDD − 0.4 V 的宽电源轨范围内工作，以优化功率效率和热功耗。

AD5770R 采用 2.9 V 至 5.5 V AVDD 电源，额定温度范围为 −40°C 至 + 105°C。

应用

• 6 通道电流输出 DAC
• 14 位分辨率
• 可编程的输出电流范围
  • 通道 0：0 mA 至 300 mA、−60 mA 至 +300 mA、−60 mA 至 0 mA
  • 通道 1：0 mA 至 140 mA、0 mA 至 250 mA
  • 通道 2：0 mA 至 55 mA、0 mA 至 150 mA
  • 通道 3、通道 4、通道 5：0 mA 至 45 mA、0 mA 至 100 mA
  • 所有电流源输出范围按高达 0.5× 的比例缩减

• 1.25 V 片内基准电压源
• 集成精密基准电压源电阻器
• SPI 接口
• 复位功能
• 输出电流监控器
• 恒流输出电压监控器
• 裸片温度监视器
• 集成热关断
• 49 球 4 mm × 4 mm WLCSP 封装
• 工作温度：−40°C 至 +105°C

AD5770RBCBZ-RL7，封装：49-Ball WLCSP (4.04 mm x 4.04 mm x 0.60 mm)，包装形式及数量：卷带，1500，工作温度：-40 to 105C，AD官网报价：20.35（1000+个）

EVAL-AD5770R：AD5770R Evaluation Board

EVAL-AD5770RSDZ 是一款功能完备的评估板，专门为帮助用户评估 AD5770R 6 通道 14 位电流输出数模转换器 (DAC) 而设计。

EVAL-AD5770RSDZ 评估板通过以下两种方法控制：板载 P11 连接器和 EVAL-SDP-CB1Z（连接器 P10）。系统开发 (SDP-B) 板使用 AD5770R 评估软件通过 Windows PC USB 端口控制 EVAL-AD5770RSDZ 评估板。

EVAL-AD5770RSDZ 板包含一个套电源解决方案，其使用 ADP5073 开关稳压器从 +3.3 V 电源生成 −2 V 电压，并使用 ADP1741 线性稳压器从 +3.3 V 电源生成 +2 V 电压。或者，AD5770R 还可使用通过九个板载连接器（P0 至 P8）连接的线性电源。AD5770R 包含一个内部 1.25 V 精密基准电压源。EVAL-AD5770RSDZ 板包含一个附加的 1.25 V，0.5 ppm/°C 基准电压源。

AD5770R 评估软件提供一个直观的图形用户界面 (GUI)，用于通过串行外设接口 (SPI) 配置和控制 AD5770R。

AD5770R 是一款适用于光电控制应用的 6 通道 14 位分辨率低噪声可编程电流输出 DAC。输出电流范围可通过软件选择，并且通道可以路由到 MUX_OUT 引脚进行外部监控。

有关完整的详细信息，请参阅 AD5770R 数据手册，在使用 EVAL-AD5770RSDZ 板时，必须同时参阅 AD5770R 数据手册和本用户指南。

EVAL-AD5770R-PMDZ：6 通道、14 位电流输出 DAC PMOD 板

兼容 PMOD 的 EVAL-AD5770R-PMDZ 评估/原型板是一款简约的 6 通道，14 位，电流输出 DAC 模块，旨在作为功能齐全的 AD5770R 评估板的低成本替代产品。该评估板允许用户直接与 AD5770R 进行电气和物理连接，从而可以为其应用/解决方案进行快速的硬件和软件开发。

SPI PMOD 外围连接器可在许多第三方 MCU 或 FPGA 开发平台上找到；EVAL-AD5770R-PMDZ 可以直接连接到这些系统中。用户可以使用 ADICUP3029 演示应用程序作为参考来快速开发自己的代码。
