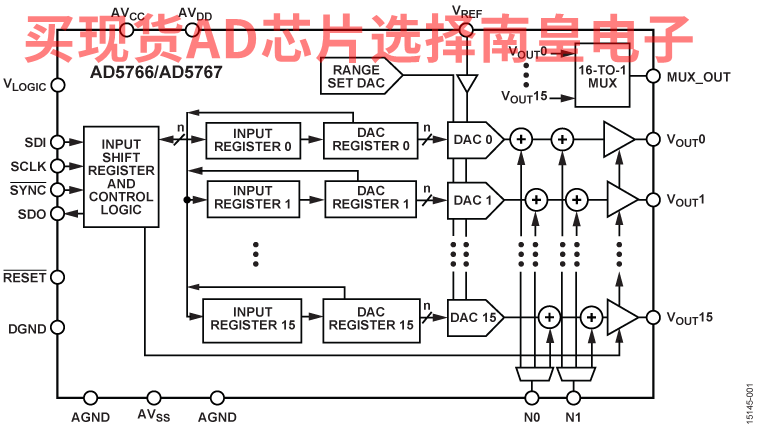

AD5766/AD5767分别是16通道、16/12位、电压输出denseDAC数模转换器(DAC)。

这些DAC采用外部2.5 V基准电压产生输出电压。根据选择的电压范围，输出范围的中点可以调整，最小输出电压可以低至−20 V，最大输出电压可以高达+14 V。利用集成输出电压多路复用器可以监控16个通道中的每个通道。

AD5766/AD5767集成了输出缓冲器，后者具有20 mA的灌电流或源电流能力。结合这些缓冲器，通过专用扰动引脚可以将低频信号叠加在各DAC输出上。这些专用扰动引脚简化了系统设计，减少了类似外部方案所需的外部元件数目，例如运算放大器或电阻等。外部元件的减少使得AD5766/AD5767适合磷化铟Mach Zehnder调制器(InP MZM)偏置应用。

这些器件内置上电复位(POR)电路，确保DAC输出上电后箝位至接地并保持此电平，直到DAC输出范围配置完成。通过寄存器配置更新所有DAC的输出，用户选择DAC的其它功能也会同时更新。

AD5766/AD5767采用多功能四线式串行接口，在写入模式下能够以最高50 MHz的时钟速率工作，并与串行外设接口(SPI)、QSPI、MICROWIRE和DSP接口标准兼容。AD5766/AD5767还包含一个VLOGIC引脚，其旨在支持1.8 V/3.3 V/5 V逻辑。

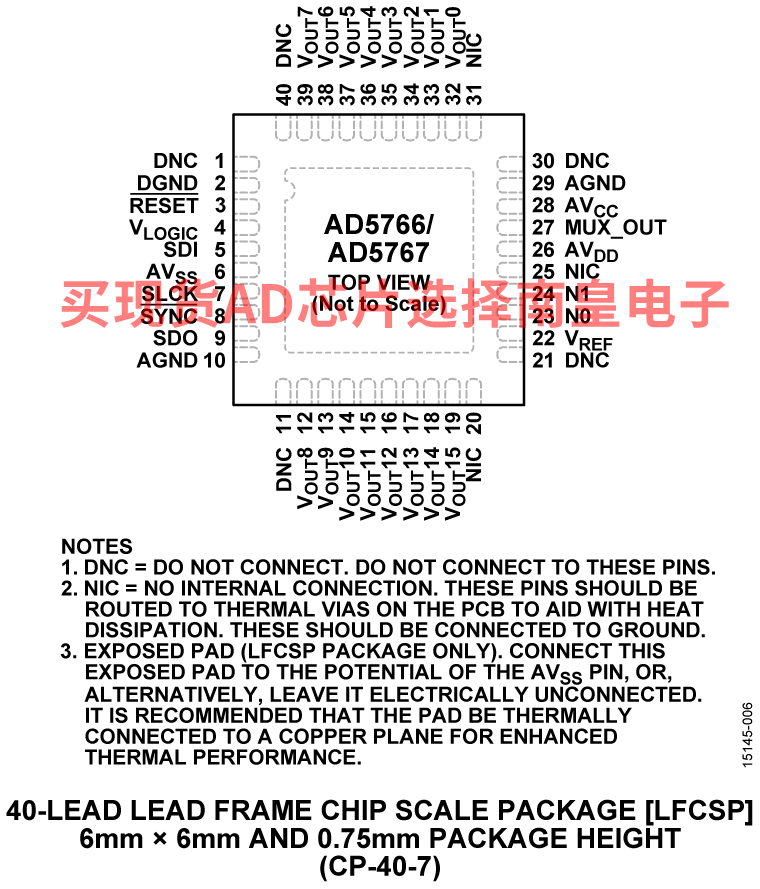

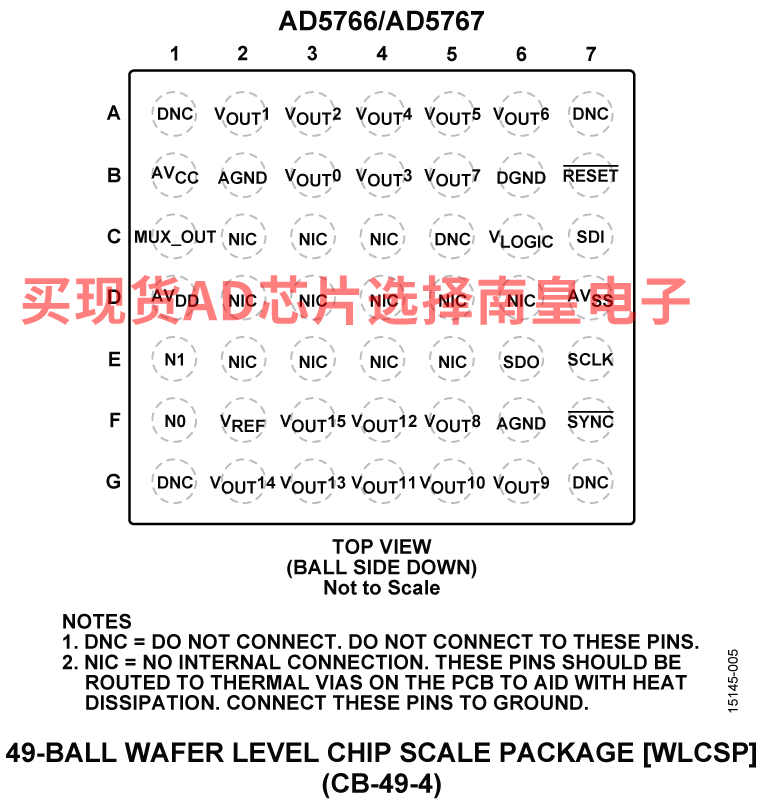

AD5766/AD5767提供4 mm × 4 mm WLCSP和40引脚LFCSP两种封装。AD5766/AD5767的工作温度范围为−40°C至+105°C。

应用

• Mach Zehnder调制器偏置控制
• 光纤网络
• 仪器仪表
• 工业自动化
• 数据采集系统
• 模拟输出模块

• 完整的16通道、12位DAC
• −10 V to +6 V, −12 V to +14 V, −16 V to +10 V, ±5 V and ±10 V
• −12 V至+14 V、−16 V至+10 V、±5 V和±10 V
• 集成DAC输出缓冲器，具备±20 mA输出电流能力
• 4 mm × 4 mm WLCSP和40引脚LFCSP两种封装
• 集成基准电压缓冲器
• 2个扰动信号输入引脚
• 通道监控多路复用器
• 1.8 V逻辑兼容性
• 温度范围：-40°C至+105°C

AD5767BCBZ-RL7，封装：49-Ball WLCSP (3.96mm x 3.96mm)，包装形式及数量：卷带，1500，工作温度：-40 to 105C，AD官网报价：34.65（1000+个）

AD5767BCPZ-RL7，封装：40-Lead LFCSP (6mm x 6mm w/ EP)，包装形式及数量：卷带，750，工作温度：-40 to 105C，AD官网报价：34.65（1000+个）

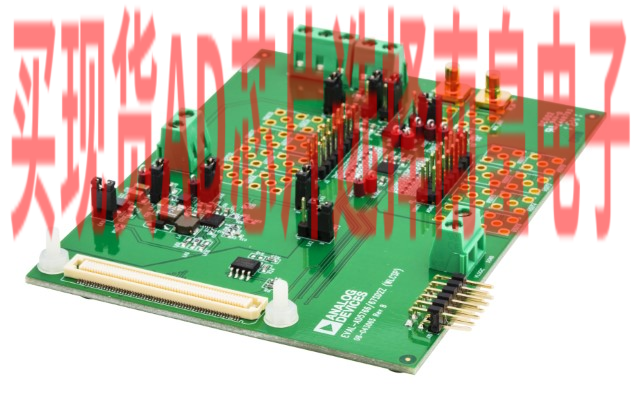

EVAL-AD5767：AD5767评估板

EVAL-AD5766SD2Z/EVAL-AD5767SD2Z为全功能评估板，专为轻松评估AD5766/AD5767 16通道、16/12位、电压输出数模转换器(DAC)的全部特性而设计。

这些评估板集成使用ADP5071的电源解决方案。ADP5071开关调节器提供电源解决方案，通过从3.3 V输入生成8 V至?22 V双极性电源电压来创建?20 V至+6 V的DAC电压输出范围。或者，通过板载连接器J9和线性电源为DAC供电可生成所有范围。

板载连接器通过J10或EVAL-SDP-CB1Z系统演示平台(SDP)板通过J1可以控制AD5766/AD5767。SDP允许通过Windows计算机的USB端口并使用AD5766/AD5767评估软件ACE来控制评估板。

AD5766/AD5767分别是16通道、16/12位、电压输出denseDAC转换器。这些DAC从2.5 V基准电压源生成输出范围。输出缓冲器允许AD5766/AD5767提供高达20 mA的灌电流或源电流。该范围可通过软件选择且可将任何通道路由到监控器引脚进行外部监控。集成基准电压缓冲器和输出缓冲器，可提供易于使用的通用解决方案。

这些器件需要四个电源。AVDD和AVSS为正负高电压电源，AVCC为低电压DAC电路的模拟电源，而VLOGIC电源引脚用于设置数字接口引脚的逻辑电平。

EVAL-AD5766SD2Z/EVAL-AD5767SD2Z的ACE软件具有直观的图形用户界面(GUI)，用于通过同步串行端口(SPORT)接口配置AD5766/AD5767的工作模式。访问ACE软件页面，查看用于许多其他ADI器件评估板和Circuits from the Lab(CFTL)演示板的插件模块。

AD5766/AD5767数据手册提供AD5766/AD5767的完整规格，使用EVAL-AD5766SD2Z/EVAL-AD5767SD2Z时必须同时参考用户指南(UG-1070)与数据手册。
