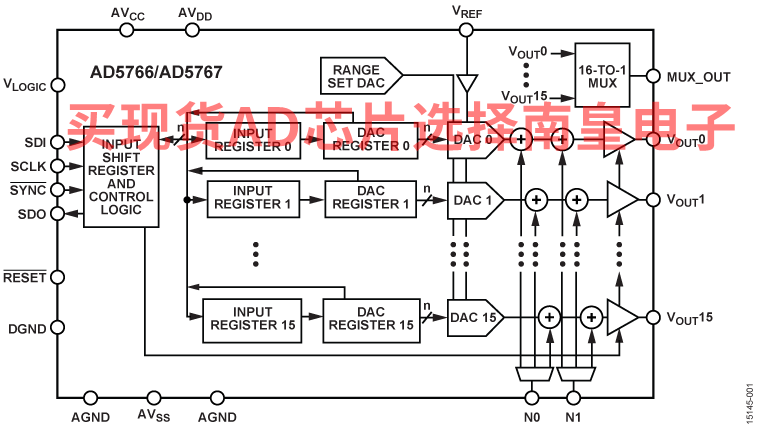

AD5766/AD5767 均为 16 通道 16 位/12 位电压输出 denseDAC 模数转换器 (ADC)。

这些 DAC 可从外部 2.5 V 基准电压源生成数个输出电压范围。根据所选的电压范围，可以调节输出范围的中点，得到低至 −20 V 的最低输出电压或高达 +14 V 的最高输出电压。16 个通道中的每个通道都可用集成式输出电压多路复用器进行监控。

AD5766/AD5767 具有可以吸收或提供高达 20 mA 电流的集成式输出缓冲器。连同这些缓冲器一起，可以通过专用抖动引脚将一个低频信号叠加到每个 DAC 输出。这些专用抖动引脚可减少类似外部实施（如运算放大器或电阻器）所需的外部组件数量，从而简化系统设计。外部组件的减少使得 AD5766/AD5767 适用于磷化铟 Mach Zehnder 调制器 (InP MZM) 偏置应用。

这些器件包含一个加电复位 (POR) 电路，可确保 DAC 输出在加电时箝位接地，并保持在此电平，直到配置 DAC 的输出范围。所有 DAC 的输出都通过寄存器配置进行更新，并具有同时更新用户可选 DAC 通道的附加功能。

AD5766/AD5767 使用一个多功能 4 线串行接口，在写入模式下，该接口以高达 50 MHz 的时钟频率工作，并与串行外设接口 (SPI)、QSPI、MICROWIRE 和 DSP 接口标准兼容。AD5766/AD5767 还包含一个用于 1.8 V/3.3 V/5 V 逻辑的 VLOGIC 引脚。

AD5766/AD5767 采用 4 mm × 4 mm WLCSP 封装和 40 引脚 LFCSP 封装。AD5766/AD5767 的工作温度范围为 −40°C 至 +105°C。

应用

• Mach Zehnder 调制器偏置控制
• 光学网络
• 仪器仪表
• 工业自动化
• 数据采集系统
• 模拟输出模块

• 下载AD5766-KGD数据手册。还提供已知良好的裸片并完全保证达到数据手册规格性能。
• 完整的 16 通道 16 位 DAC
• 8 个软件可编程输出范围：−20 V 至 0 V、−16 V 至 0 V、−10 V 至 0 V、−10 V 至 +6 V、−12 V 至 +14 V、−16 V 至 +10 V、±5 V 和 ±10 V
• 具有 ±20 mA 输出电流能力的集成式 DAC 输出缓冲器

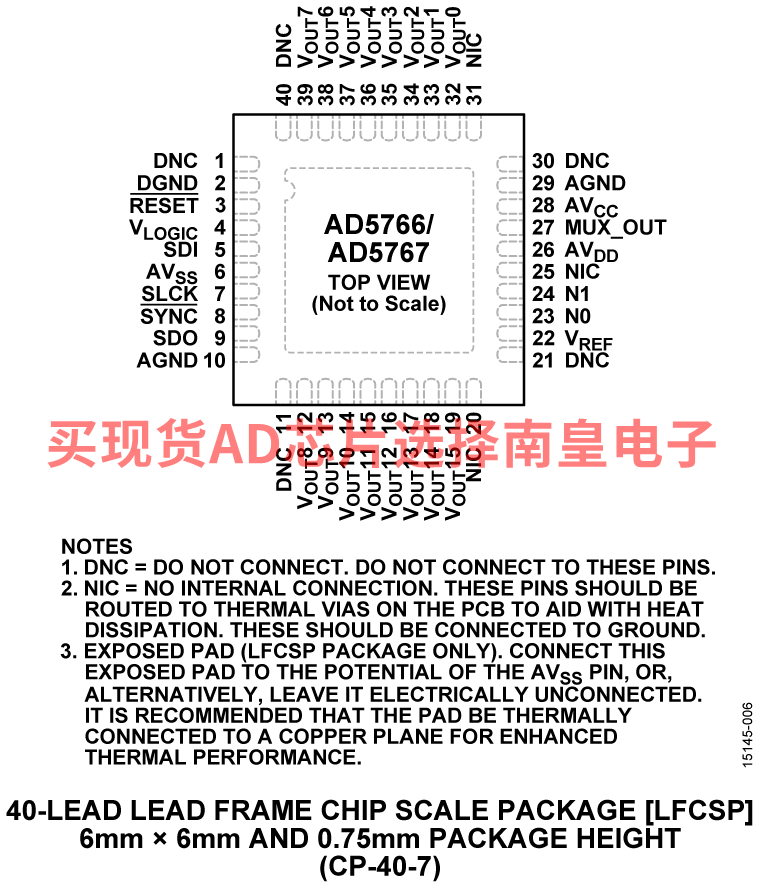

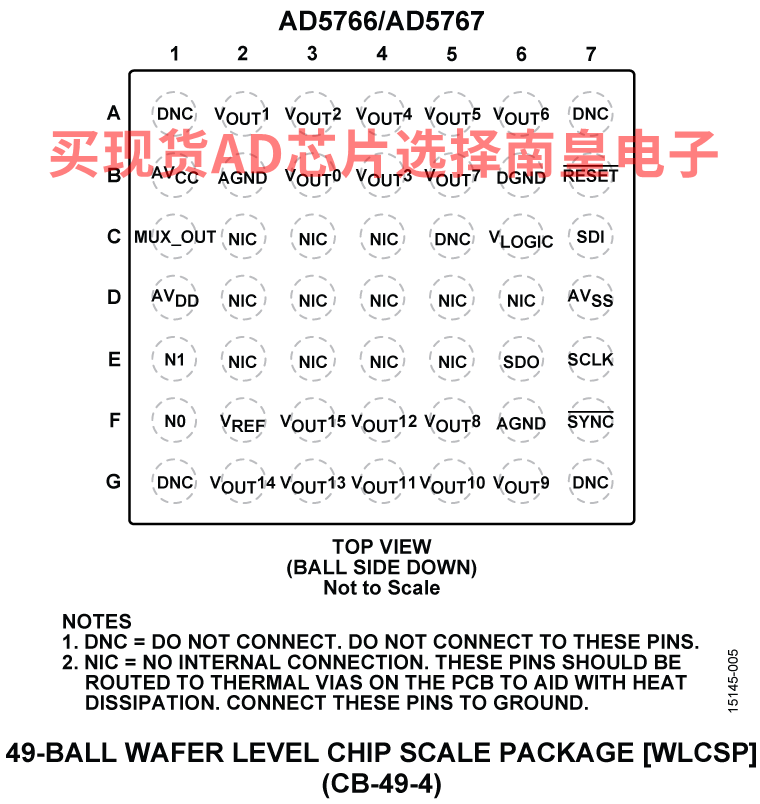

• 4 mm × 4 mm WLCSP 封装和 40 引脚 LFCSP 封装
• 集成式基准缓冲器
• 2 个抖动信号输入引脚
• 通道监控多路复用器
• 1.8 V 逻辑兼容
• 温度范围：−40°C 至 +105°C

AD5766-KGD-PT，封装：CHIPS OR DIE，包装形式及数量：卷带，1500，工作温度：-40 to 105C，AD官网报价：

AD5766BCBZ-RL7，封装：49-Ball WLCSP (3.96mm x 3.96mm)，包装形式及数量：卷带，1500，工作温度：-40 to 105C，AD官网报价：38.5（1000+个）

AD5766BCPZ-RL7，封装：40-Lead LFCSP (6mm x 6mm w/ EP)，包装形式及数量：卷带，750，工作温度：-40 to 105C，AD官网报价：40.7（100-499个）；38.5（1000+个）

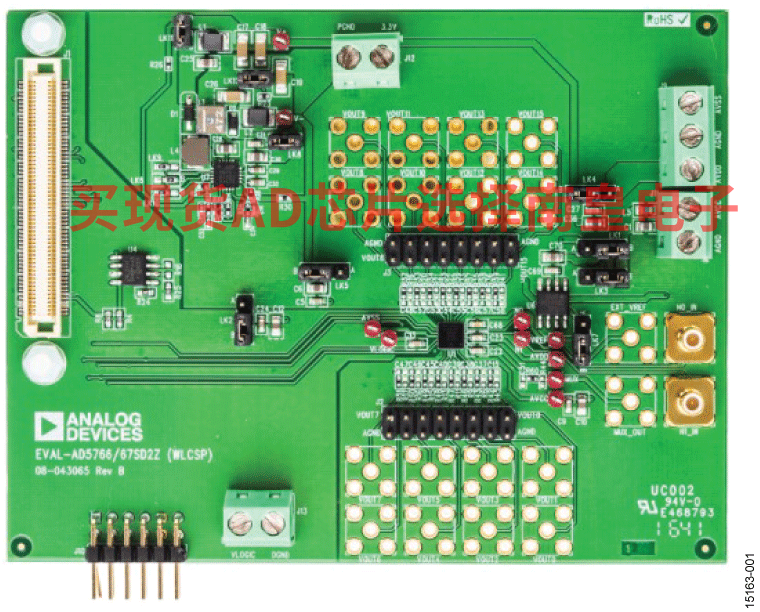

EVAL-AD5766：AD5766 评估板

EVAL-AD5766SD2Z/EVAL-AD5767SD2Z为全功能评估板，专为轻松评估AD5766/AD5767 16通道、16/12位、电压输出数模转换器(DAC)的全部特性而设计。

这些评估板集成使用ADP5071的电源解决方案。ADP5071开关调节器提供电源解决方案，通过从3.3 V输入生成8 V至−22 V双极性电源电压来创建−20 V至+6 V的DAC电压输出范围。或者，通过板载连接器J9和线性电源为DAC供电可生成所有范围。

板载连接器通过J10或EVAL-SDP-CB1Z系统演示平台(SDP)板通过J1可以控制AD5766/AD5767。SDP允许通过Windows计算机的USB端口并使用AD5766/AD5767评估软件ACE来控制评估板。

AD5766/AD5767分别是16通道、16/12位、电压输出denseDAC转换器。这些DAC从2.5 V基准电压源生成输出范围。输出缓冲器允许AD5766/AD5767提供高达20 mA的灌电流或源电流。该范围可通过软件选择且可将任何通道路由到监控器引脚进行外部监控。集成基准电压缓冲器和输出缓冲器，提供易于使用的通用解决方案。

这些器件需要四个电源。AVDD和AVSS为正负高电压电源，AVCC为低电压DAC电路的模拟电源，而VLOGIC电源引脚用于设置数字接口引脚的逻辑电平。

EVAL-AD5766SD2Z/EVAL-AD5767SD2Z的ACE软件具有直观的图形用户界面(GUI)，用于通过同步串行端口(SPORT)接口配置AD5766/AD5767的工作模式。访问ACE软件页面，查看用于许多其他ADI器件评估板和Circuits from the Lab (CFTL)演示板的插件模块。

AD5766/AD5767数据手册提供AD5766/AD5767的完整规格，使用EVAL-AD5766SD2Z/EVAL-AD5767SD2Z时必须同时参考用户指南(UG-1070)与数据手册。
