AD5765是一款四通道、16位、串行输入、双极性电压输出数模转换器(DAC)，工作电压范围为±4.75 V至±5.25 V。标称满量程输出范围为±4.096 V。该器件内置输出放大器、基准电压缓冲器以及专有上电/断电控制电路。还有一个数字I/O端口，可通过串行接口进行编程。每个通道均配有数字失调与增益调整寄存器。

AD5765是一款高性能转换器，保证单调性，积分非线性(INL)为±1LSB，噪声很低，建立时间为10μs。上电期间，当电源电压变化时，输出通过一个低阻抗路径箝位在0 V。

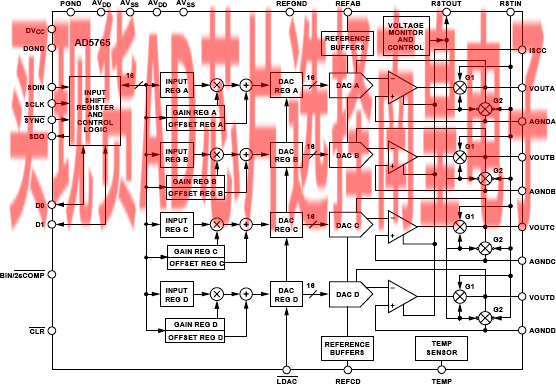

AD5765采用串行接口，能够以最高30 MHz的时钟速率工作，并且与DSP和微控制器接口标准兼容。利用双缓冲，所有DAC可实现同时更新。输入编码可以通过编程设置为二进制补码或偏移二进制格式。异步清零功能可将所有DAC寄存器清零至双极性零或零电平，具体取决于所用的编码方式。AD5765是闭环伺服控制和开环控制应用的理想之选。它采用32引脚TQFP封装，保证温度范围为?40°C至+105℃工业温度范围。图1为AD5765的功能框图。

应用：

工业自动化

开环/闭环伺服控制

过程控制

数据采集系统

自动测试设备

汽车测试与测量

高精度仪器仪表

• 完整的四通道、16位数模转换器(DAC)
• 可编程输出范围：±4.096 V、±4.201 V或±4.311 V
• 积分非线性(INL)误差：±1 LSB（最大值）；微分非线性(DNL)误差：±1 LSB（最大值）
• 低噪声：70 nV/√Hz
• 建立时间：10 μs（最大值）
• 集成基准电压缓冲器
• 片内芯片温度传感器
• 上电/掉电期间输出受控

• 可编程短路保护
• 通过LDAC同时更新
• 异步清零至零代码
• 数字失调和增益调整
• 逻辑输出控制引脚
• DSP/微控制器兼容串行接口
• 温度范围：-40℃至+105℃
• iCMOS工艺技术

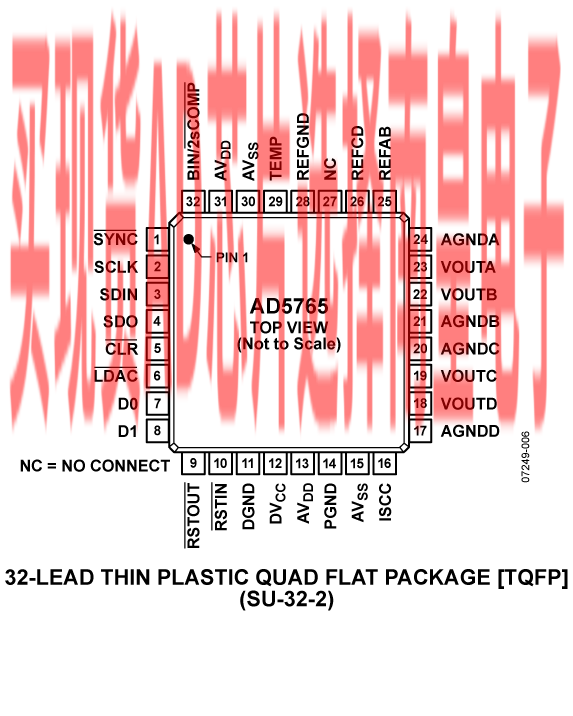

AD5765CSUZ，封装：32-Lead TQFP (7mm x 7mm x 1mm)，包装形式及数量：托盘，250，工作温度：-40 to 105C，AD官网报价：26.19（100-499个）；21.47（1000+个）

EVAL-AD5765：AD5765 评估板

AD5765评估板利用打印机端口与PC相连，并通过软件来控制器件。
