• AD5764R四通道、16位、1LSB INL、双极性电压输出DAC，内置基准电压源
• AD5754R完整四通道、16位、单极性/双极性电压输出DAC，内置基准电压源
• AD5754完整四通道、16位、单极性/双极性电压输出DAC

AD5764是一款四通道、16位、串行输入、双极性输出DAC，工作电压范围为±11.4 V至±16.5 V。标称满量程输出范围为±10 V。该器件内置输出放大器、基准电压缓冲器以及专有上电/关断控制电路。还有一个数字I/O端口，可通过串行接口进行编程。每个通道均配有数字失调与增益调整寄存器。

AD5764是一款高性能转换器，保证单调性，积分非线性(INL)为±1LSB，噪声很低，建立时间为10μs。上电期间，当电源电压变化时，VOUTx通过一个低阻抗路径箝位在0 V。

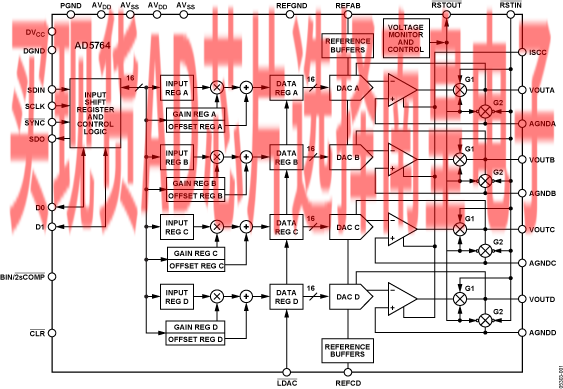

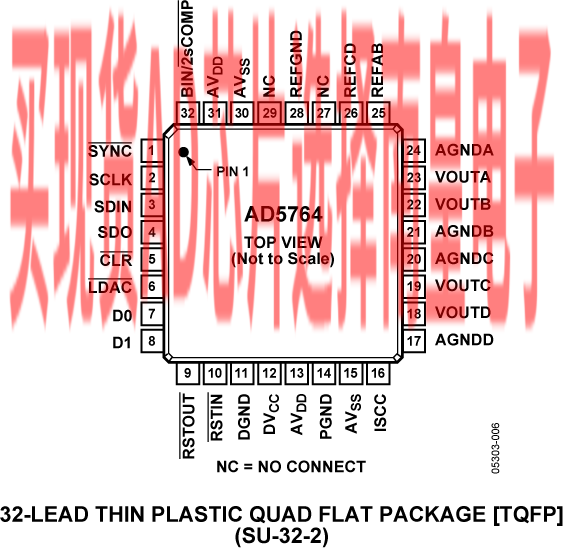

AD5764采用串行接口，能够以最高30 MHz的时钟速率工作，并且与DSP和微控制器接口标准兼容。利用双缓冲，所有DAC可实现同时更新。输入编码可以通过编程设置为二进制补码或偏移二进制格式。异步清零功能可将所有数据寄存器清零至双极性零或零电平，具体取决于所用编码方式。AD5764是闭环伺服控制和开环控制应用的理想之选。它采用32引脚TQFP封装，保证温度范围为−40°C至+85°C工业温度范围。功能框图参见图1。

应用

• 工业自动化
• 开环/闭环伺服控制
• 过程控制
• 数据采集系统
• 自动测试设备
• 汽车测试与测量
• 高精度仪器仪表

• 完整的四通道、16位数模转换器(DAC)
• 可编程输出范围：±10 V、±10.2564 V或±10.5263 V
• 积分非线性(INL)误差：±1 LSB（最大值）；
  差分非线性(DNL)误差：±1 LSB（最大值）
• 低噪声： 60 nV/√Hz
• 建立时间： 10 μs（最大值）
• 集成基准电压缓冲器
• 上电/掉电期间输出受控
• 可编程短路保护
• 欲了解更多信息，请参考数据手册

• 下载AD5764-EP数据手册 (pdf)
• 扩展温度范围：-55 °C 至+105°C
• 受控制造基线
• 唯一封装/测试厂
• 唯一制造厂
• 增强型产品变更通知
• 认证数据可应要求提供
• V62/14622-01XE DSCC图纸号

AD5764ASUZ，封装：32-Lead TQFP (7mm x 7mm x 1mm)，包装形式及数量：托盘，250，工作温度：-40 to 85C，AD官网报价：31.31（100-499个）；25.66（1000+个）

AD5764BSUZ，封装：32-Lead TQFP (7mm x 7mm x 1mm)，包装形式及数量：托盘，250，工作温度：-40 to 85C，AD官网报价：36.34（100-499个）；29.79（1000+个）

AD5764BSUZ-REEL7，封装：32-Lead TQFP (7mm x 7mm x 1mm)，包装形式及数量：卷带，500，工作温度：-40 to 85C，AD官网报价：36.34（100-499个）；29.79（1000+个）

AD5764CSUZ，封装：32-Lead TQFP (7mm x 7mm x 1mm)，包装形式及数量：托盘，250，工作温度：-40 to 85C，AD官网报价：39.99（100-499个）；32.77（1000+个）

AD5764CSUZ-REEL7，封装：32-Lead TQFP (7mm x 7mm x 1mm)，包装形式及数量：卷带，500，工作温度：-40 to 85C，AD官网报价：39.99（100-499个）；32.77（1000+个）

AD5764SSUZ-EP-RL7，封装：32-Lead TQFP (7mm x 7mm x 1mm)，包装形式及数量：卷带，500，工作温度：-55 to 105C，AD官网报价：35.2（1000+个）

EVAL-AD5764：AD5764 评估板

AD5764评估板利用打印机端口与PC相连，并通过软件来控制器件。
